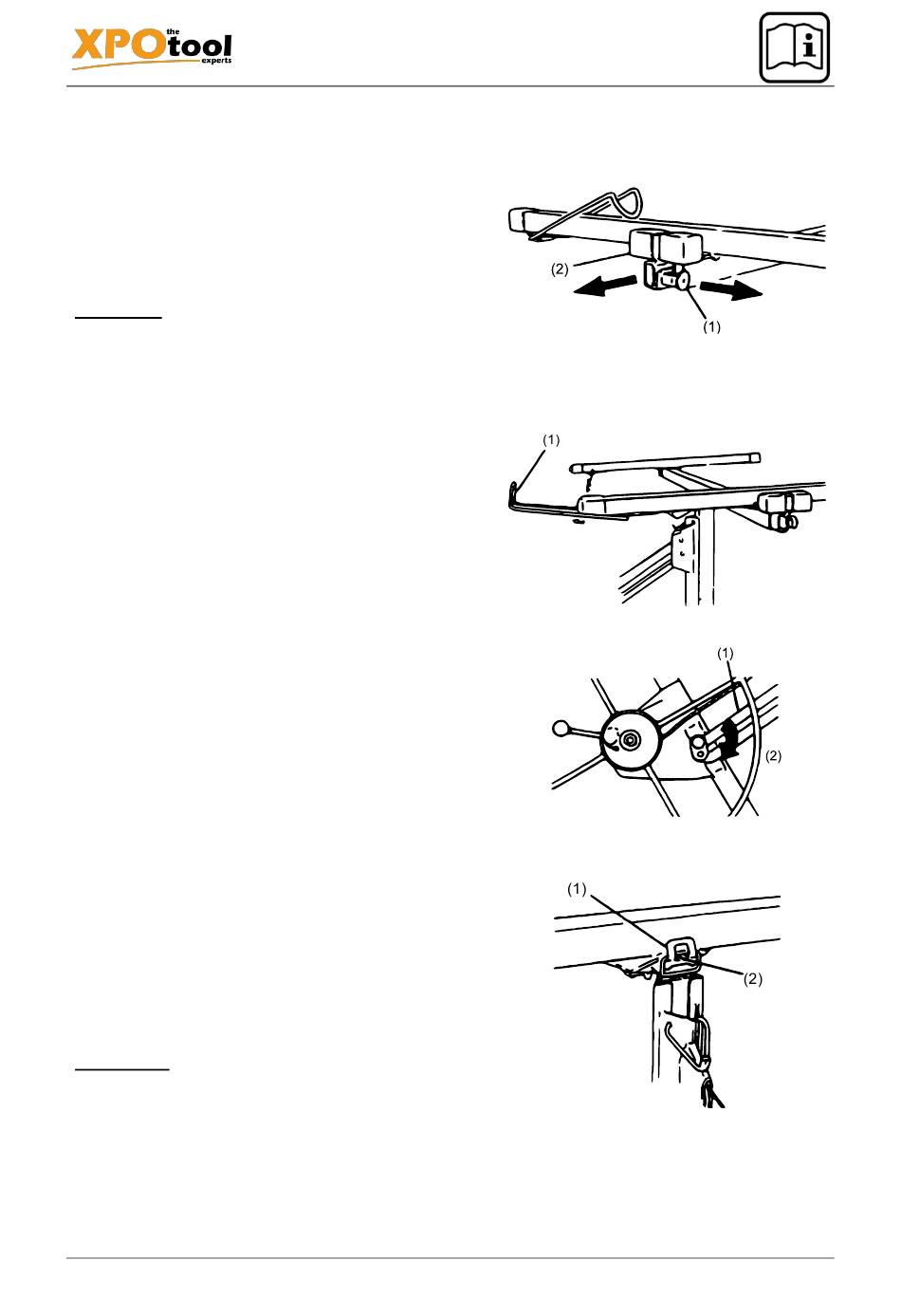

Platendraagarm
De platendraagarm is voorzien van een verlengstuk dat
uitgetrokken kan worden. Hierdoor ontstaat een groter
oppervlak. — Om de platendraagarm te verlengen dient
u met de rechterhand de veiligheidspin (1) zover uit te
nemen, totdat u met uw linkerhand het verlengstuk (2)
kunt uittrekken. De veiligheidspin kan op één van de drie
posities ingeklikt worden: helemaal ingetrokken, met ca.
50 cm dan wel 80 cm verlengd.
Belangrijk: De platenlift nooit beladen of in hoogte ver-
stellen als de veiligheidspin niet ingeklikt of het verleng-
stuk niet tot 80 cm uitgerekt is. Om beschadigingen aan
het verlengstuk van de platendraagarm te vermijden,
dient deze vóór transport of opslag volledig ingetrokken
te zijn.
Paneelbeugels
Klap de beugels (1) aan de kruisdraagarmen uit, om de
platen vast te zetten terwijl u de platenlift belaadt of de
platenlift gekanteld wordt. — Om beschadigingen te
voorkomen dienen de beugels voor transport of opslag
volledig ingetrokken te zijn.
Draaivergrendeling
De draaivergrendeling (1) houdt het lierwiel in haar
werkpositie. Om het lierwielgedeelte tegen het statief te
vouwen, dient de draaivergrendeling tegen de klok in
gedraaid te worden (2).
Indien u de platenlift weer opbouwt, dient u het lierwiel-
gedeelte zo ver mogelijk naar voren te trekken. Daarna
licht terug tegen het statief duwen. Hiermee zal de draai-
vergrendeling automatisch inklikken.
Nooit de bout van het draaislot vastdraaien, omdat de
platenlift anders niet meer samengevouwd kan worden.
Kantelvergrendeling
Om de platendraagarm de kantelen of van het statief te
nemen, moet de kantelvergrendeling (1) of het slot naar
buiten en beneden gedraaid te worden. Om de platen-
draagarm zonder te kantelen op het statief te bevesti-
gen, dient u het kantelslot naar boven te wenden (2 =
tap).
Opmerking: In de positie "niet gekanteld" kan de pla-
tendraagarm tot 10° gekanteld worden.
