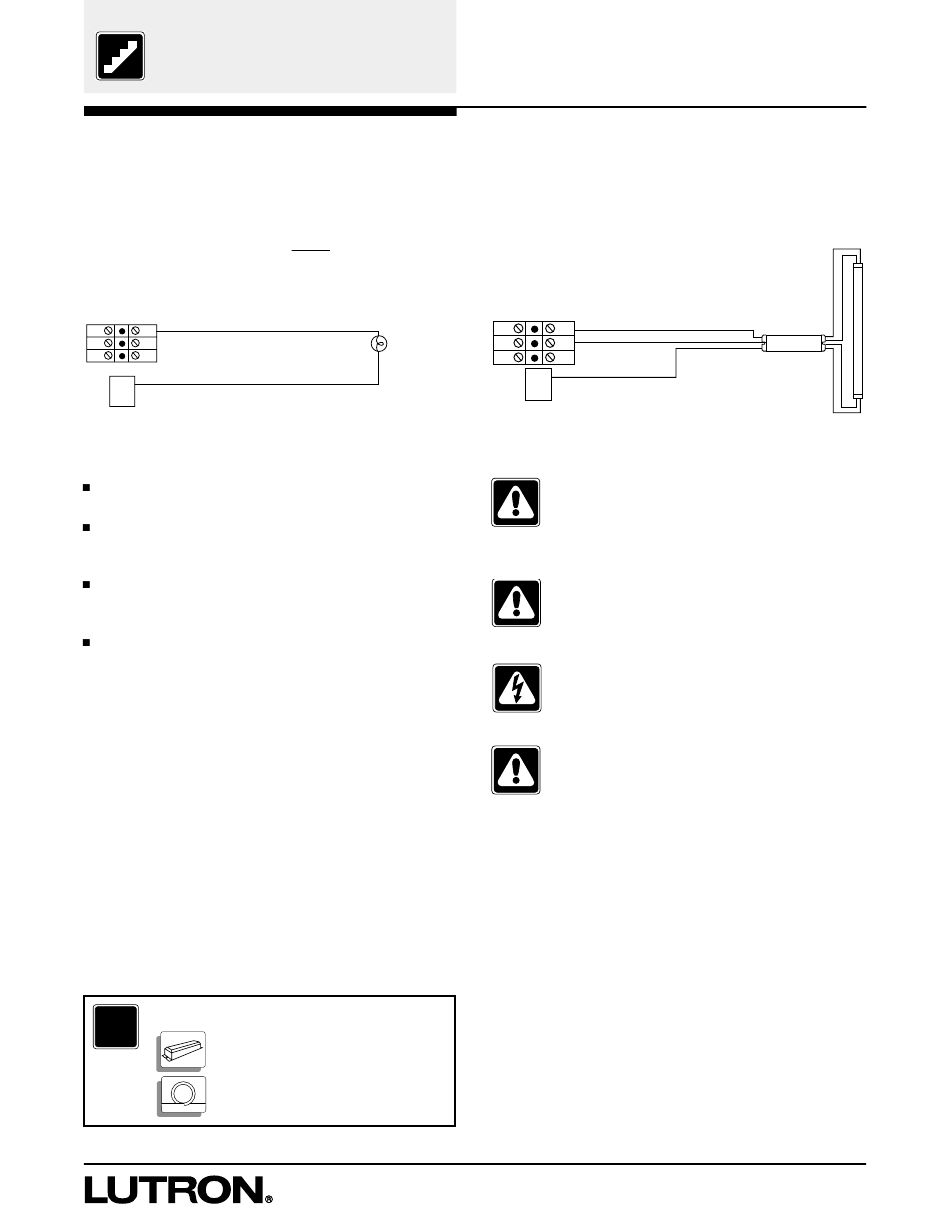

STAP 4:
Voedings- en belastingsdraden
Belastingsdraden:
Voor alle belastingstypes behalve Hi-lume
TL-dimvoorschakelapparaten.
Gedimde fase (Dimmed Hot / DH)
voor niet-dimbare belastingen.
Belastingsklemmen
DH
SH
H
Nul
Opmerkingen:
GP3-hoofdschakelaars kunnen verwijderd worden zodat de
voedingsdraden gemakkelijker geïnstalleerd kunnen worden.
Bij 230V- en 240V-panelen wordt naar 'Hot' (fase) verwezen als
'Live' (fase). Daarom worden de klemmen aangeduid met DL, SL
en L.
Leg de draden zodanig dat de bedrading van de lijn-/
netspanning ten minste 1,8 m van geluidsapparatuur of
elektronische apparatuur en de bedrading ervan vandaan ligt.
Hot (H) (fase) wordt gebruikt voor overbrugging op alle panelen.
Het kan ook gebruikt worden als een beveiligde fase-uitgang op
GP3, 8, 12, 16, 20 en 24 (toegevoegde fasestroom plus
belastingsstroom mogen de limieten van de uitschakelaar niet
overschrijden).
?
Voor meer informatie . . .
Informatie over bedrading van
fluorescentietoepassingen ...........................34,35
Informatie over neonbuistoepassingen ........36,37
(vervolg)
FDB of Eco-10
®
™
moet
gebruikt worden
Belasting
Dimbare belasting
of
Niet-dimbare belasting
Belastingsdraden:
Voor Hi-lume FDB of Eco-10 TL-dimvoorschakelapparaat
(alleen 120V)
Belastingsklemmen
DH
SH
H
Nul
Voorzichtig! Informeer bij de fabrikant van
elektronische laagspanningstransformatoren of
voorschakelapparaten of het product geregeld kan worden
met een dimmer met faseregeling alvorens
overbruggingsjumpers te verwijderen.
Voorzichtig! Geschakelde fase (Switched Hot / SH)
mag alleen toegepast worden voor Hi-lume FDB- of
Eco-10-belastingen. Gebruik de gedimde fase (Dimmed
Hot / DH) voor alle niet-dimbare belastingstypes.
Gevaar! Doorvoerpanelen, zoals de GP4, kunnen door
meerdere circuits gevoed worden. Zet en vergrendel elke
voedingsschakelaar eerst in de uit-stand alvorens
voeding of belastingen te gaan bedraden.
Waarschuwing! CE-gemarkeerde panelen zijn
toestellen. Een verdeelbord moet voorzien zijn van een
hoofdschakelaar die het toegelaten vermogen van het
paneel niet overschrijdt.
Belasting
