Informatie over
bedrading van
fluorescentietoepassingen
Controleren van de installatie

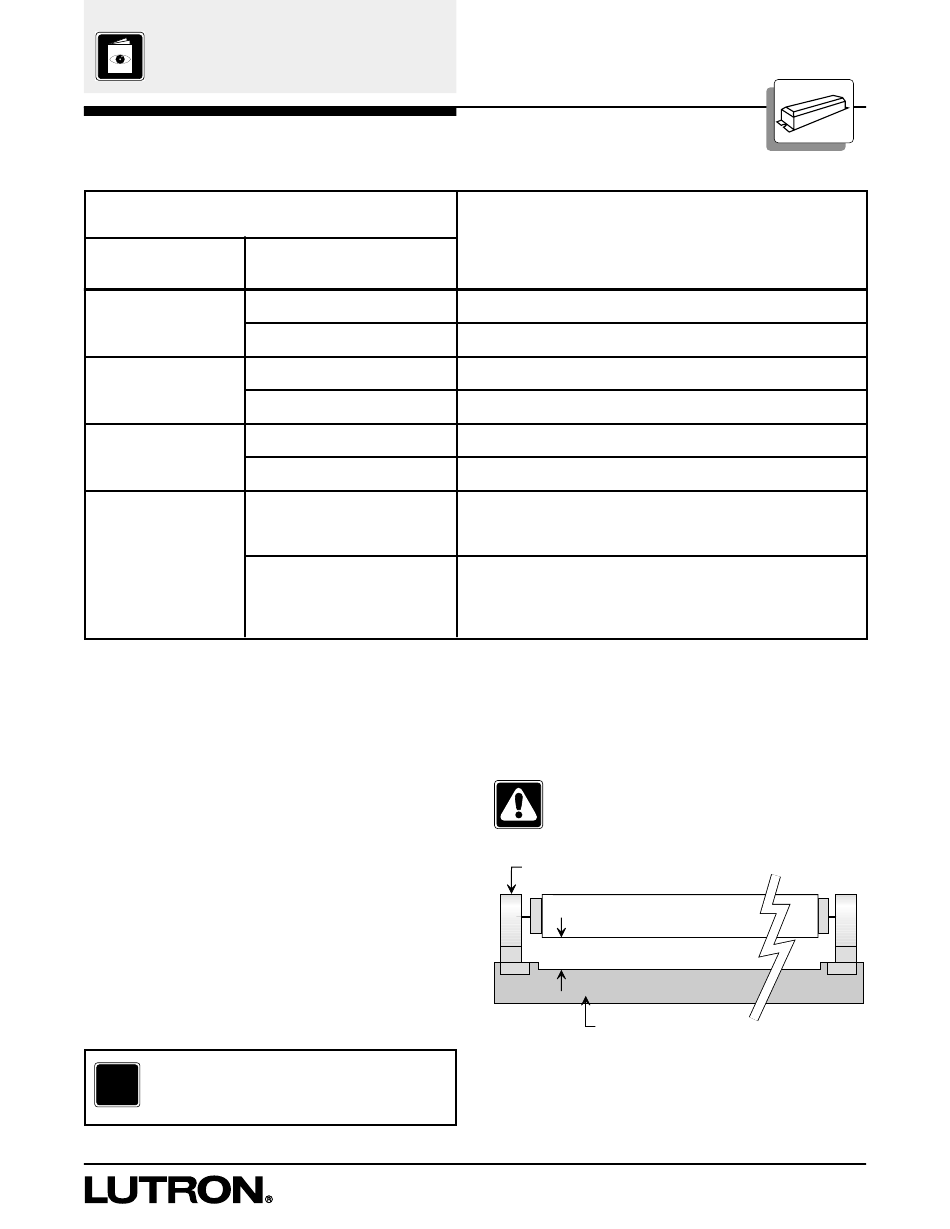

Bepaal m.b.v. onderstaande tabel of de lamphouders in de armatuur vervangen moeten worden. (Lineaire en 4-buislampen)
Gegevens over bestaande
voorschakelappara(a)t(en)
Aantal lampen per
voorschakelapparaat
1
2
3
4
Opm.: Gebruik bij het vervangen van houders snelstarthouders.
(Een meskantvariant zoals model #13053-UN van Leviton Mfg. Co.,
of een #660-serie van Triboro Mfg. Co. wordt aanbevolen.)
Er zijn veel fluorescentielamphouders verkrijgbaar met
montagesleuven om de hoogte van de lamp ten opzichte van het
geaarde metalen oppervlak te kunnen variëren. Zorg met behulp van
deze sleuven dat de buitenrand van de lamp 12,7 mm ± 6 mm van
het geaarde metalen oppervlak vandaan ligt.
Ligt een fluorescentielamp te dicht bij het geaarde metaal, dan wordt
de minimumintensiteit te laag waardoor de lamp minder lang
meegaat.
Ligt een fluorescentielamp te ver van het geaarde metaal vandaan,
dan gaat de lamp flikkeren of gaat deze helemaal niet AAN.
Voor meer informatie . . .
?
Zie publicatie P/N 366-606 van Lutron
Totaal aantal draden dat uit het
voorschakelapparaat komt
5 of MINDER
6 of 7
7 of MINDER
8 of 9
9 of MINDER
10 of 11
11 of MINDER
12 of 13
Gereedmaken van de bestaande armatuur
voor dimvoorschakelapparaten van Lutron.
Vervang de lamphouders door snelstarthouders.
Met de bestaande houders, en de bestaande draden.
Vervang de lamphouders door snelstarthouders.
Met de bestaande houders, en de bestaande draden.
Vervang de lamphouders door snelstarthouders.
Met de bestaande houders, en de bestaande draden.
Vervang de lamphouders door snelstarthouders.
Merk op dat er 2 voorschakelapparaten van Lutron voor twee lampen in
de plaats komen van dit voorschakelapparaat.
Met de bestaande houders, en de bestaande draden.
Merk op dat er 2 voorschakelapparaten van Lutron voor twee lampen in
de plaats komen van dit voorschakelapparaat.
Een voorschakelapparaat van het Rapid Start-type voor één lamp
heeft normaliter 6 draden – (1) fase, (1) nul, (4) lampdraden. Er kan,
afhankelijk van de fabrikant, een 7e draad, de aarde, aanwezig zijn.
Er zijn geen nieuwe houders vereist wanneer dit type
voorschakelapparaat wordt vervangen door een voorschakelapparaat
van Lutron.
Waarschuwing! Als op dimvoorschakelappara(a)t(en)
van Lutron de verkeerde houders zitten, raken de
voorschakelappara(a)at(en) beschadigd; deze schade
wordt niet door de garantie gedekt.
Lamphouder (zijaanzicht)
Fluorescentielamp
tussenruimte 12,5 mm (+/- 6 mm)
Geaard metaal
Informatiebladen voor GRAFIK Eye-dimpaneel 35
