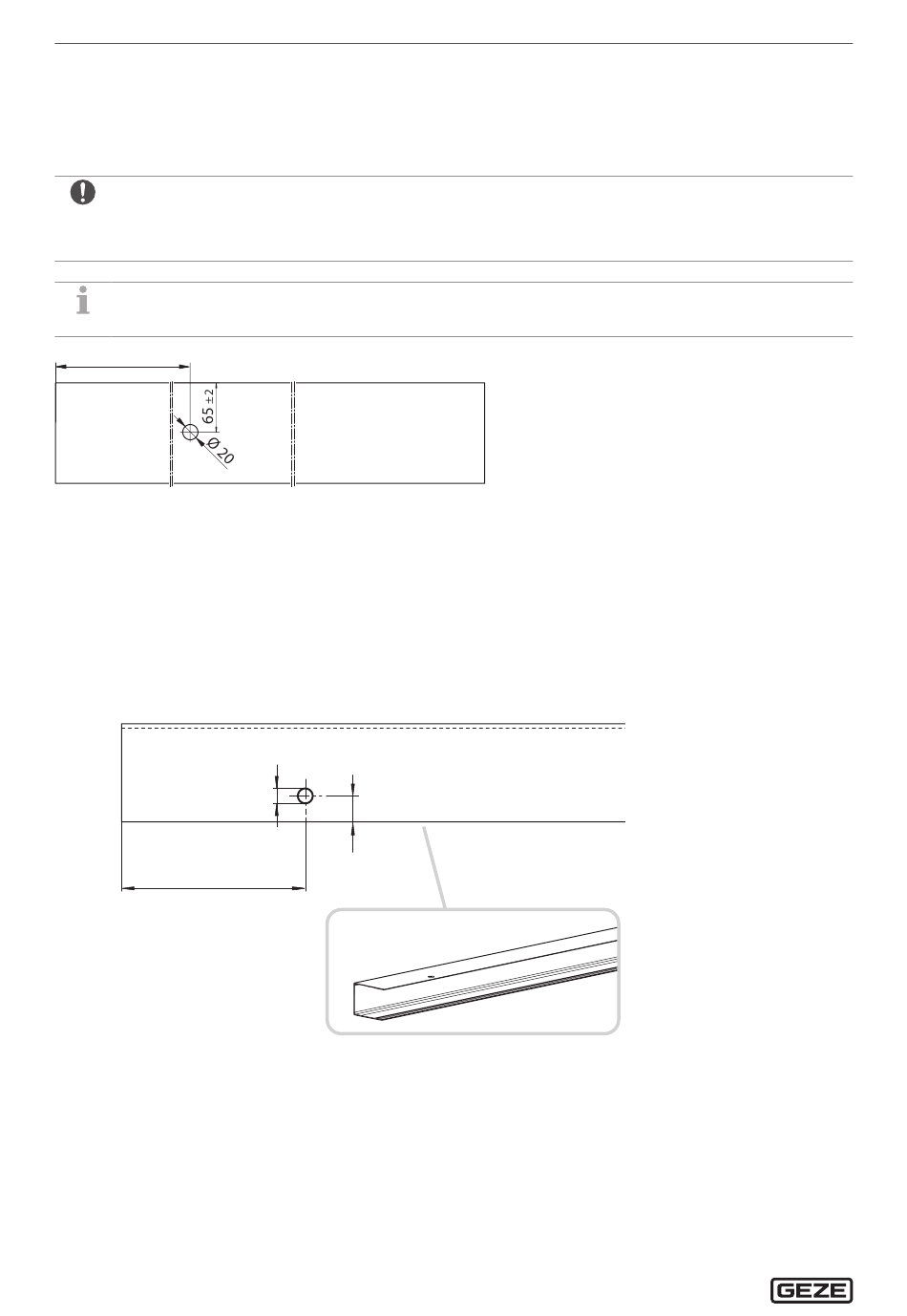

5. 1 2 Kap bewerken
5. 1 2. 1 Kap voor de tandriemvergrendeling (optie) bewerken
De tandriemvergrendeling beschikt over een draaistift, waarmee de tandriem handmatig ontgrendeld of vergren-
deld kan worden. Voor deze draaistift moet op de kap een boorgat geboord worden volgens de volgende schets.
De positie van het boorgat moet ter plekke gecontroleerd worden. Afhankelijk van de positionering van de aan-
drijfcomponenten kunnen hier kleine afwijkingen ontstaan.
GEZE raadt daarom aan om het boorgat pas op de bouwplaats te boren, als de exacte positie van de vergrende-
ling bekend is.
De afmetingen van maat C vindt u in de bewerkingstekening van de kap (70518-2-0203).
C
±2
Boorgat met Ø 20 mm boren.
X
Boorgat afbramen.
X
5. 1 2.2 Kap voor de serviceinterface bewerken
Met de serviceinterface (optioneel) is snelle toegang tot de besturing DC 1x mogelijk zonder de kap te
demonteren. Via de serviceadapter voor de serviceterminal ST220 of voor de Bluetooth-interface naar
GEZEconnects is een snelle verbinding via een klinkstekker mogelijk.
Om de bus van de service-interface op de kap aan te brengen, moet een boorgat op de kap geboord worden
volgens de volgende schets.
Zie de extra handleiding voor de service-interface (70518-9-0964).
70
16
Ø8.5
25
