Digitale ingangen, potentiaalvrije contacten en
externe uitschakeling aansluiten (optioneel)

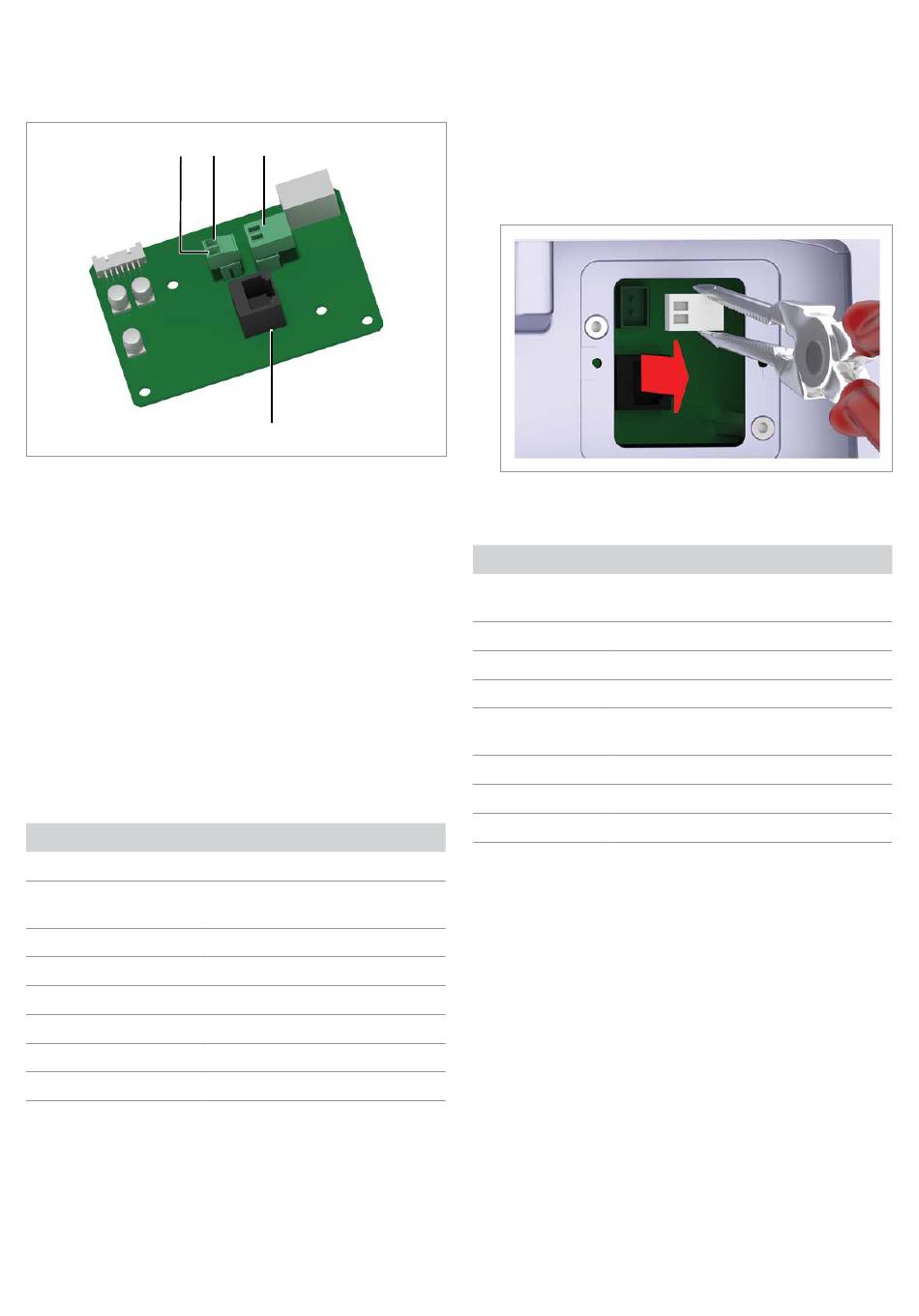

1
1 12 V
-voeding - GND (stekker met schroefklemmen)
DC
2 12 V
-voeding - VCC (stekker met schroefklemmen)
DC
3 Potentiaalvrije contacten (stekker met schroefklemmen)
4 Digitale ingangen en externe uitschakeling (EPO) (RJ45)
Vereisten voor kabels en bedrading
●
Getwiste en afgeschermde kabels met massieve aders
(CAT5 of CAT6).
●
Kabeldiameter: 5 mm
●
Draaddiameter: 0,25 ... 1,5 mm
► Leg de kabel op voldoende afstand tot de AC- en DC-ka-
bels om storingen in de dataverbinding te voorkomen.
Digitale ingangen en externe uitschakeling (EPO)
Op de digitale ingangen kan een externe toonfrequentontvanger
worden aangesloten om het werkelijk vermogen te controleren.
Pin
Kortsluiten
V1
-
K0
V1 + K0
K1
V1 + K1
K2
V1 + K2
K3
V1 + K3
K4
V1 + K4
K5
V1 + K5
K6
V1 + K6
Na inbedrijfstelling kan het relais voor de externe uitschakeling
via het display worden ingesteld als opener of sluiter.
20
2
3
4
2
Toegewezen actie
-
Externe uitschakeling (Noodstroom
uit)
Max. actief vermogen 0%
Max. actief vermogen 30%
Max. actief vermogen 60 %
Max. actief vermogen 100%
Gereserveerd
Gereserveerd
Beknopte installatiehandleiding voor de omvormers voor zonne-energie RPI M6A M8A M10A EU V4 NL 5013221503 00 2017-11-16
Potentiaalvrije contacten
Wanneer de omvormer het stroomnet voedt, zijn de beide con-
tacten gesloten.
► Trek de stekker van de pontentiaalvrije contacten voorzich-
tig met een kabeltang eruit.
Na de inbedrijfstelling kan via het display van de omvormer aan
de potentiaalvrije contacten een gebeurtenis worden toegewe-
zen.
Gebeurtenis
Beschrijving
De functies voor de potentiaalvrije contac-
Gedeactiveerd
ten zijn uitgeschakeld.
Op net
Omvormer is op het net aangesloten.
Ventilatoruitval De ventilatoren zijn defect.
Isolatie
Isolatiecontrole mislukt.
Er treedt een fout-, storings- of waarschu-
Alarm
wingsmelding op.
Er treedt een storingsmelding op.
Storing
Er treedt een foutmelding op.
Fout
Er treedt een waarschuwingsmelding op.
Waarschuwing
De standaardinstelling is Uitgesch.
