Datalogger aansluiten via RS485
De omvormer kan via RS485 op een datalogger worden aange-
sloten, bijvoorbeeld om het zonnestroomsysteem te bewaken of
de instellingen op de omvormer te wijzigen.
Meerdere omvormers kunnen in serie op de datalogger worden
aangesloten.
Volg voor een stabiele dataverbinding de onderstaande aanwij-
zingen.
Aansluiting van een enkele omvormer op een datalogger
► Schakel de RS485-afsluitweerstand in.
Aansluiting van meerdere omvormers op een datalogger
► Schakel op de laatste omvormer in de serie de RS485-af-
sluitweerstand in.
► Als de datalogger geen interne RS485-afsluitweerstand
heeft, schakelt u de RS485-afsluitweerstand op de eerste
omvormer in de serie eveneens in.
► Schakel op alle andere omvormers de RS485-afsluitweer-
stand uit.
► Op elke omvormer een andere omvormer-ID instellen, zo-
dat de datalogger de afzonderlijke omvormers kan identifi-
ceren.
► Stel op elke omvormer dezelfde baudsnelheid voor RS485
in.
Vereisten voor kabels en bedrading
●
Getwiste en afgeschermde kabels met massieve aders.
●
Kabeldiameter: 5 mm
●
Draaddiameter: 0,25 ... 1,5 mm
► Leg de kabel op voldoende afstand tot de AC- en DC-ka-
bels om storingen in de dataverbinding te voorkomen.

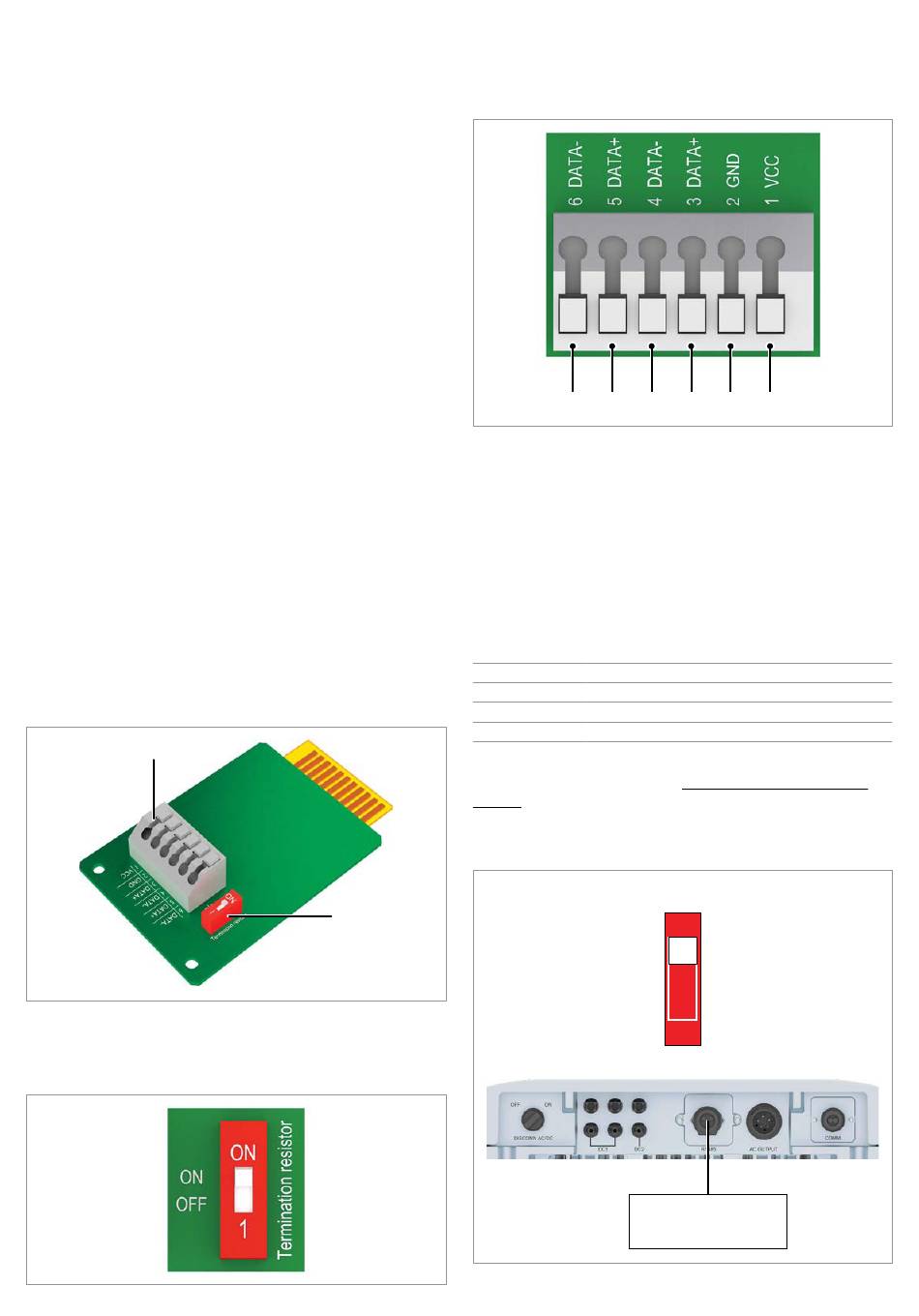

Componenten van de RS485-kaart
1
1 RS485 (klemmenblok)
2 DIP-schakelaar voor RS485-afsluitweerstand
DIP-schakelaar voor RS485-afsluitweerstand
18
2
2
Beknopte installatiehandleiding voor de omvormers voor zonne-energie RPI M6A M8A M10A EU V4 NL 5013221503 00 2017-11-16
Klemmentoewijzing van het RS485-klemmenblok
1
2
1
VCC (+12 V; 0.5 A)
2
GND
3
DATA+ (RS485)
4
DATA– (RS485)
5
DATA+ (RS485)
6
DATA– (RS485)
Klemmenpaar 3/4 of 5/6 kan worden gebruikt. Het tweede klem-
menpaar is alleen nodig als meerdere omvormers via RS485 met
elkaar worden verbonden.
Gegevensformaat
Baudsnelheid
9600, 19200, 38400; Standaard: 19200
Gegevensbits
8
Stopbit
1
Pariteit
n.v.t.
De baudrate kan na de inbedrijfstelling via het display van de
omvormer worden ingesteld, zie „Baudsnelheid voor RS485",
pag. 23.
Een afzonderlijke omvormer met een datalogger verbinden
Beëindigingsweerstand = ON (Aan)
3
4
5
6
ON
1
RS485
