Klop de opvangzak uit
Was de opvangzak in een bad met water uit
Spoel de opvangzak met water uit
Laat de opvangzak professioneel reinigen.
Laat de opvangzak na het reinigen volledig opdrogen.
Reinig de ritssluiting met een zachte borstel en smeer de ritssluiting
eventueel met talkpoeder in. Plaats de droge opvangzak terug. Zie
pagina 17 voor de montage van de opvangzak.
7.4.3
Zuigmond reinigen
De zuigmond moet altijd gedemonteerd worden om deze te kunnen
reinigen. Het hiervoor benodigde gereedschap bevindt zich op het
frame van de bladzuiger (sleutel).
1. Zet de machine uit en laat deze afkoelen
2. Draai de bout van de zuigmond met de sleutel los
3. Neem de zuigmond uit de houder
4. Verwijder eventuele voorwerpen uit de zuigmond.
7.4.4
Blazerrotor verwijderen
In zelden voorkomende gevallen moet de blazerrotor voor een
reiniging, onderhoudsbeurt of vervanging worden verwijderd. Dit
mag uitsluitend door een gekwalificeerde mecanicien worden
uitgevoerd.
Overzicht:

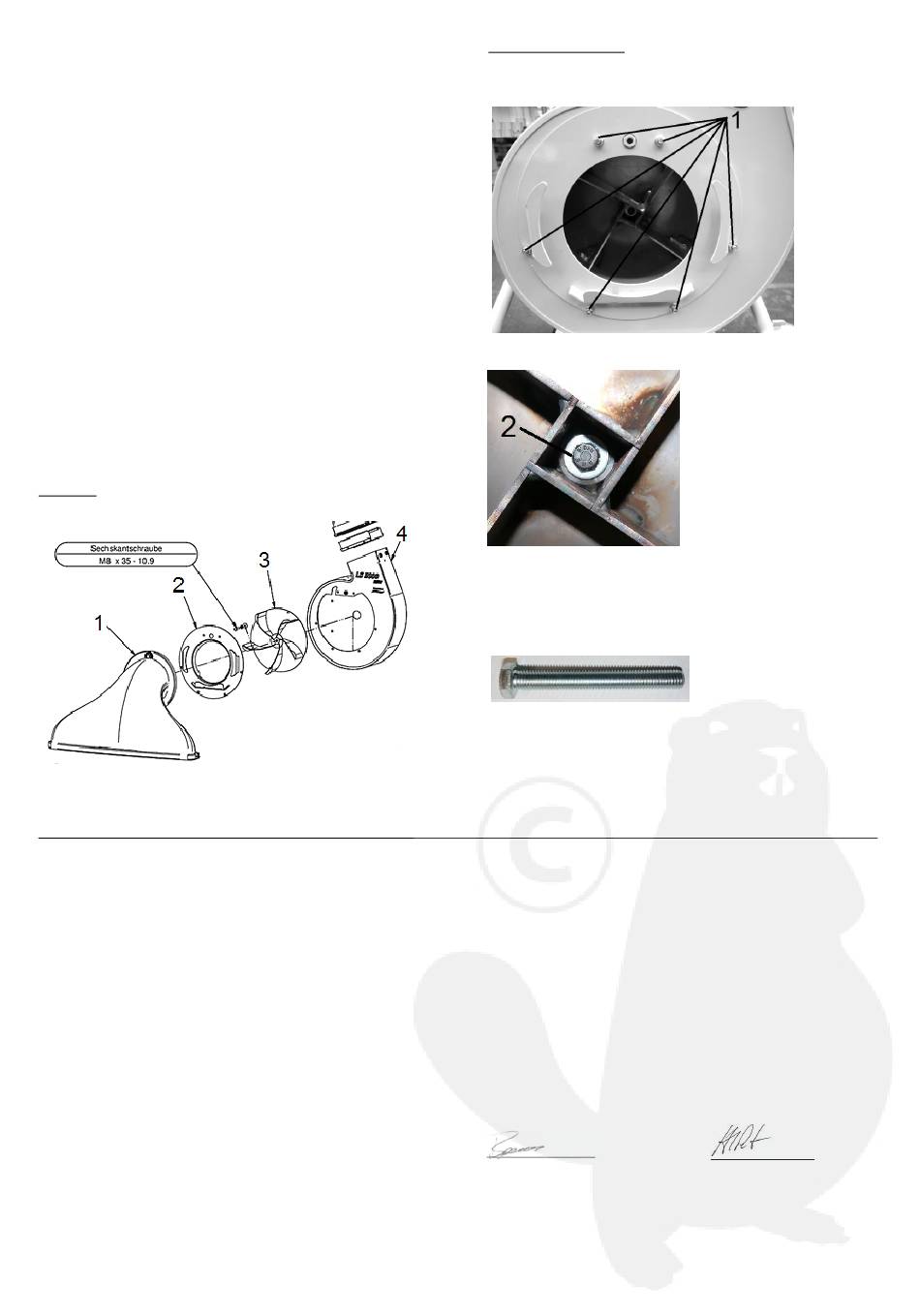

1= zuigmond, 2= blazerdeksel, 3= blazerrotor, 4= blazer
8
Conformiteitsverklaring
EG-conformiteitsverklaring volgens machinerichtlijn
2006/42/EG Sectie II 1.A
De in de Gemeenschap gevestigde gevolmachtigde
Cramer GmbH
Reimersstr. 36
26789 Leer
Duitsland
verklaart bij deze, dat het volgende product
Fabrikant:
Productnaam:
Fabricaat:
Serienummer:
Typeaanduiding:
voldoet aan alle voorwaarden volgens de bovengenoemde richtlijn
en verdere van toepassing zijnde richtlijnen, met inbegrip van de ten
tijde van de verklaring geldige wijzigingen.
De volgende aanvullende EU-richtlijnen zijn gebruikt:
2014/30/EU
2006/42/EG
Blad- en afvalzuiger
Originele gebruiksaanwijzing
Cramer GmbH
Reimersstr. 36
26789 Leer, Duitsland
Blad- en afvalzuiger
Cramer GmbH
zie typeplaatje op de omslag
LS 5000 XP
Blazerrotor verwijderen:
De zuigmond verwijderen.
Om het blazerdeksel te kunnen verwijderen, moeten de zes moeren
(1) worden verwijderd.
Daarna de M8-zeskantbout (2) uit de blazerrotor draaien.
De zeskantbout voor de latere montage bewaren.
Bij de levering van de machine is bij de gebruiksaanwijzing een
tapbout M12 gevoegd. Deze heeft u nodig om de blazerrotor door uit
de blazer te kunnen draaien. De M12-bout in het schroefdraad van
de blazerrotor draaien (dit moet met de hand mogelijk zijn) en de
rotor uit de blazer
trekken.
De volgende geharmoniseerde standaards zijn toegepast:
EN ISO 12100:2010
EN ISO 3744:2010
DIN EN ISO 5349-1:2001
Naam en adres van de persoon die gemachtigd is de technische
documentatie samen te stellen:
Achim Peters
Cramer GmbH
Reimersstraße 36
26789 Leer
Duitsland
Plaats:
Leer
Datum:
20-03-2017
A. Bruns
Bedrijfsleider
A. Peters
Bedrijfsleider
