12. Schuif de flens van de zuigmond tussen de
zijdelingse hoekprofielen.
13. Druk de zuigmond vervolgens naar onderen
in het onderste hoekprofiel.
Let op!
De nok op de flens moet in de sleuf in het
onderste hoekprofiel gaan.
14. Draai de zuigmond met de
voorgemonteerde bout vast.
15. Bevestig de opvangzak met het klittenband.
De ritssluitingen aan de zijkant die als
luchtuitlaat dienen, moeten parallel aan de
aangedreven wielen in het frame staan.
16. De opvangzak en stofvanger worden met de
machine meegeleverd.
Bevestig de opvangzak met klittenband volgens
de afbeelding. (Op de foto is de zwarte
opvangzak voor natte materialen afgebeeld)
17. De stofvanger is aan de onderkant open en
kan met klittenband over de opvangzak aan
het frame bevestigd worden.
18. Trek de stofvanger van onderaf over de
opvangzak.
Let op!
De lussen onderaan de stofvanger moeten in de
rijrichting staan.

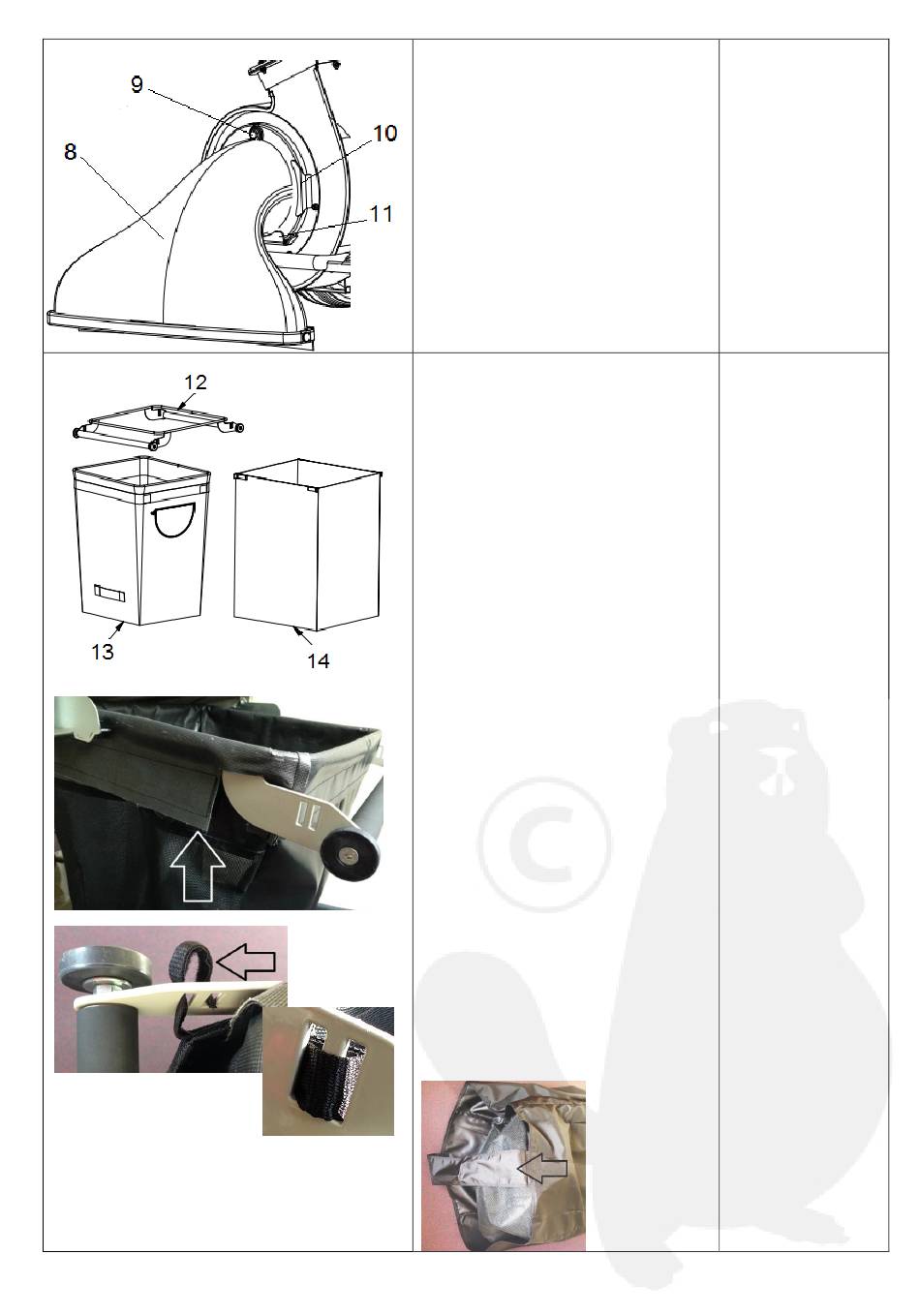

8
Zuigmond
9
Bout
10 Zijdelings hoekprofiel
11 Onderste hoekprofiel
12 Frame
13 Opvangzak (wit)
14 Stofvanger (zwart)
