WMS Tussenstekker
Bedienings- en installatiehandleiding
Algemeen

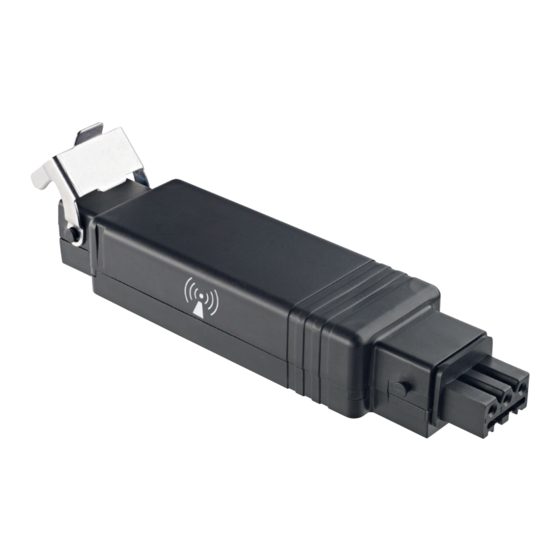

Afb. 1
WMS Tussenstekker
Met de WMS Tussenstekker kan achteraf eenvoudig een draadloze
afstandsbediening voor zonweringsaandrijvingen, verlichtingsinstal-
laties en raamaandrijvingen worden aangebracht. Hiervoor zijn
geen elektrische installatiewerkzaamheden nodig, de WMS Tussen-
stekker wordt in de bestaande steekverbinding ingevoegd.
De functionaliteit van de WMS Tussenstekker kan met behulp van
parameters worden ingesteld. Het regelingsgedrag kan worden
aangepast aan de verschillende eisen van de diverse producten.
De WMS Tussenstekker kan bewegingscommando's van WMS
Zenders, zoals WMS Handzender, WMS Centrale of WMS Weer-
station, ontvangen. Hij bevestigt de ontvangen commando's, de
zenders geven deze terugmeldingen weer.
De posities voor comfort- en scèneregeling evenals de parameters
voor de automatische functies worden direct in de tussenstekker
opgeslagen en kunnen op elk moment weer worden opgevraagd.
Gebruik volgens de voorschriften
De WMS Tussenstekker is een elektronisch apparaat voor de
besturing van zonweringssystemen, verlichtingsinstallaties en
raamaandrijvingen. Voor ander gebruik dan wat beschreven is in
deze handleiding, moet de toestemming van de fabrikant worden
aangevraagd.
Het apparaat mag alleen via daarvoor bestemde steekverbindin-
gen worden aangesloten op flexibele leidingen.
Veiligheidsvoorschriften
W
AARSCHUWING
De elektrische installatie (montage) / demontage
moet conform VDE 0100 of de wettelijke voor-
schriften en normen van het desbetreffende land
plaatsvinden door een erkende elektricien. Deze
dient de bijgesloten montageaanwijzingen van de
meegeleverde elektrische apparatuur in acht te
nemen.
warema_2024687_alhb_nl_v4•2022-11-01
W
AARSCHUWING
Als wordt vermoed dat gebruik zonder risico's
niet mogelijk is, mag het apparaat niet in gebruik
worden genomen of moet het buiten werking
worden gesteld. Dit vermoeden is gerechtvaar-
digd, wanneer
de behuizing of de aansluitingsleidingen bescha-
digingen vertonen
het apparaat niet meer werkt.
W
AARSCHUWING
Schakel de bedrijfsspanning van de WMS Tus-
senstekker uit, wanneer u werkzaamheden ver-
richt aan de producten die op de tussenstekker
zijn aangesloten, of aangesloten lichtbronnen
vervangt. Gevaar door plotselinge rolbewegingen
of elektrische schok.
O
PGELET
Druk nooit willekeurig op toetsen op uw zender
zonder visueel contact met de zonwering. Kinderen
mogen niet met dit product spelen - afstandsbe-
dieningen of zenders mogen niet in de handen van
kinderen terechtkomen!
O
PGELET
Bij het gebruik van raamaandrijvingen moet de
bouwer van de installatie ervoor zorgen dat de
veiligheidsbepalingen en -voorschriften van de
DIN EN 60335-2-103 „Besondere Anforderungen
für Antriebe für Tore, Türen und Fenster" ("Bijzon-
dere eisen voor aandrijfmechanismen voor poor-
ten, deuren en ramen") evenals van de ZH 1/494
"Richtlijn voor aangedreven ramen, deuren en
poorten" worden nageleefd.
De WMS Tussenstekker mag alleen worden
gebruikt voor de aansturing van raamaandrijvingen
waarbij de beweging van het raam geen letsel kan
veroorzaken.
De reikwijdte van draadloze regelingen wordt beperkt door de
wettelijke bepalingen voor draadloze installaties en door bouw-
kundige omstandigheden. Bij de projectering moet worden gelet
op voldoende draadloze ontvangst. Dit geldt vooral wanneer het
radiosignaal door muren en vloeren moet dringen. De besturing
mag niet in de directe nabijheid van metalen componenten (stalen
draagbalken, gewapend beton, brandveiligheidsdeur) geïnstalleerd
worden.
Bij de montage achter een metalen bekleding: monteer de tus-
senstekker altijd zodanig dat de behuizingzijde met het opgedrukte
symbool voor draadloze besturing
bekleding wijst. Dit zorgt voor een optimale draadloze ontvangst.
Controleer daarom vóór de definitieve montage de werking
van de ontvanger.
Sterke lokale zendinstallaties (zoals WLAN) waarvan de zendfre-
quenties hetzelfde zijn als de zendfrequentie van de besturing,
kunnen de ontvangst storen.
Technische wijzigingen voorbehouden
Geldig vanaf
1. november 2022
Voor toekomstig gebruik bewaren.
