EWFS Haustechnik FZL
Bedienings- en installatiehandleiding
Algemeen

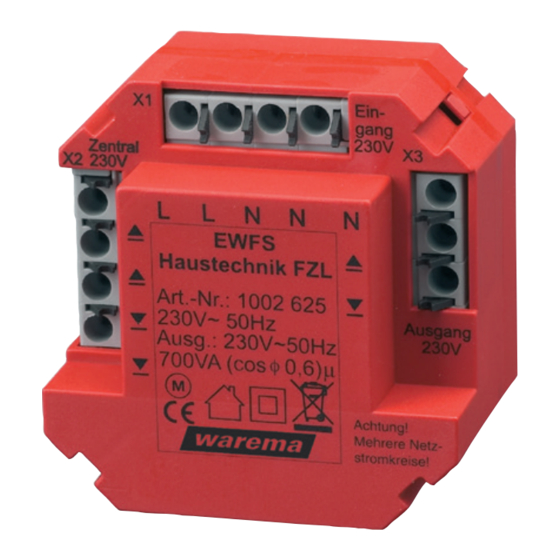

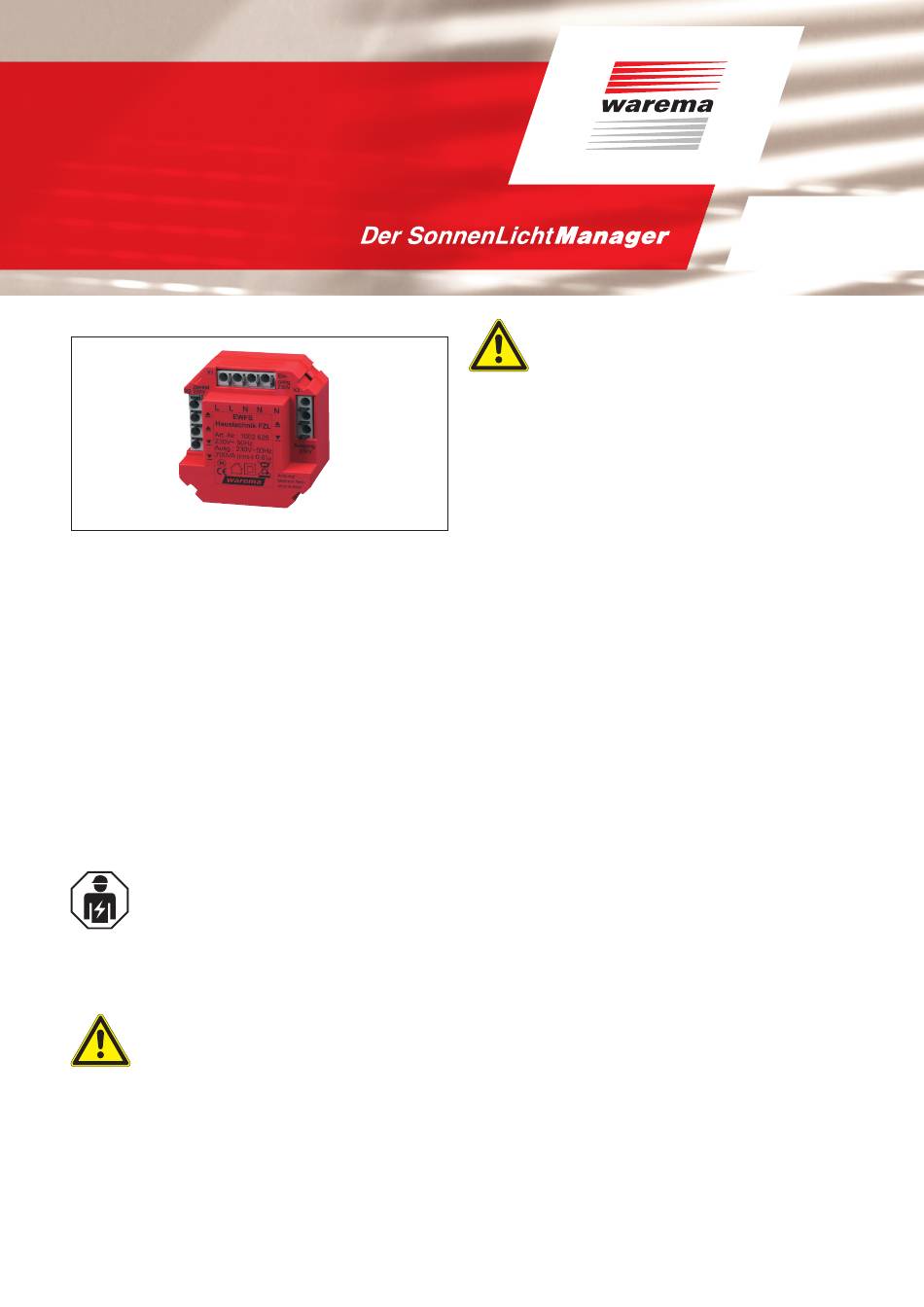

Afb. 1
EWFS-Haustechnik FZL
De radio-ontvanger EWFS Haustechnik FZL is een elektro-
nische besturingseenheid voor de directe besturing van
230 AC zonweringsaandrijvingen en kan loopbevelen van
de EWFS-compatibele zenders ontvangen. De voeding
van motor en ontvanger geschiedt via een gemeenschap-
pelijke voedingsleiding. De ontvanger kan tevens met een
hogere zonweringscentrale worden bediend. Door de
compacte constructie kan de ontvanger in een ingebouw-
de verdeeldoos worden ingebouwd.
Doelmatig gebruik
De radio-ontvanger EWFS Haustechnik FZL werd voor de
besturing van zonweringsinrichtingen ontwikkeld. Voor het
gebruik dat verder gaat dan beschreven in deze handlei-
ding, moet de toestemming van de fabrikant verkregen
worden.
Veiligheidsvoorschriften
WAARSCHUWING
De elektrische installatie (montage) / demonta-
ge moet volgens VDE 0100 resp. de wettelijke
voorschriften en normen van het betreffende
land door een geautoriseerde elektrotech-
nicus gebeuren. Die moet de bijgevoegde
montagevoorschriften van de bijgeleverde
elektrische toestellen in acht nemen.
WAARSCHUWING
Als aan te nemen is dat het gevaarloze ge-
bruik niet mogelijk is, mag het toestel niet in
gebruik genomen worden of moet het buiten
bedrijf gesteld worden. Deze veronderstelling
is gerechtvaardigd als
de behuizing of de toevoerleidingen schade
vertonen
het toestel niet meer functioneert.
warema_890039_alhb_nl_v9•2022-06-01
OPGELET
Druk nooit willekeurig op toetsen op uw zen-
der zonder visueel contact met de zonwering.
Kinderen mogen niet met dit product spelen -
afstandsbedieningen of zenders mogen niet in
de handen van kinderen terechtkomen!
De reikwijdte van radiogestuurde besturingen wordt door
de wettelijke bepalingen voor radiogestuurde installaties
en door bouwkundige omstandigheden beperkt. Bij de
projectering moet op voldoende radio-ontvangst gelet wor-
den. Dit geldt vooral als het radiosignaal door muren en
vloeren moet dringen. De besturing mag niet in de directe
omgeving van metalen componenten (stalen draagbal-
ken, gewapend beton, brandveiligheidsdeur) geïnstalleerd
worden
Controleer daarom voor de definitieve montage de wer-
n
king van de ontvanger.
Sterke lokale zendinstallaties (bijv. babyfoon of zenders in
de omgeving) kunnen de ontvangst storen.
Functie
FZL (radiotijdlogica):
Dit logische gedrag is bij voorkeur geschikt voor lamellen-
producten: Door het kort indrukken (ca. 0,6 seconden) van
een van de toetsen "omhoog" of "omlaag" op de zender is
een instelling van de zonwering in kleine stappen mogelijk.
Deze functie kan bij lamellenproducten voor het omkeren
van de lamellen gebruikt worden. Blijft de toets ingedrukt,
dan gaat de radiotijdlogica in stationaire stand. De toets
kan daarna losgelaten worden. De zonwering loopt tot het
verstrijken van de vast ingestelde looptijd van 3 minuten.
Om de stationaire stand te wissen en de motor te stoppen,
moet de aan het loopbevel tegengestelde toets of de stop-
toets kort ingedrukt worden.
Technische wijzigingen voorbehouden
Geldig vanaf
1. juni 2022
Voor toekomstig gebruik bewaren.
1
