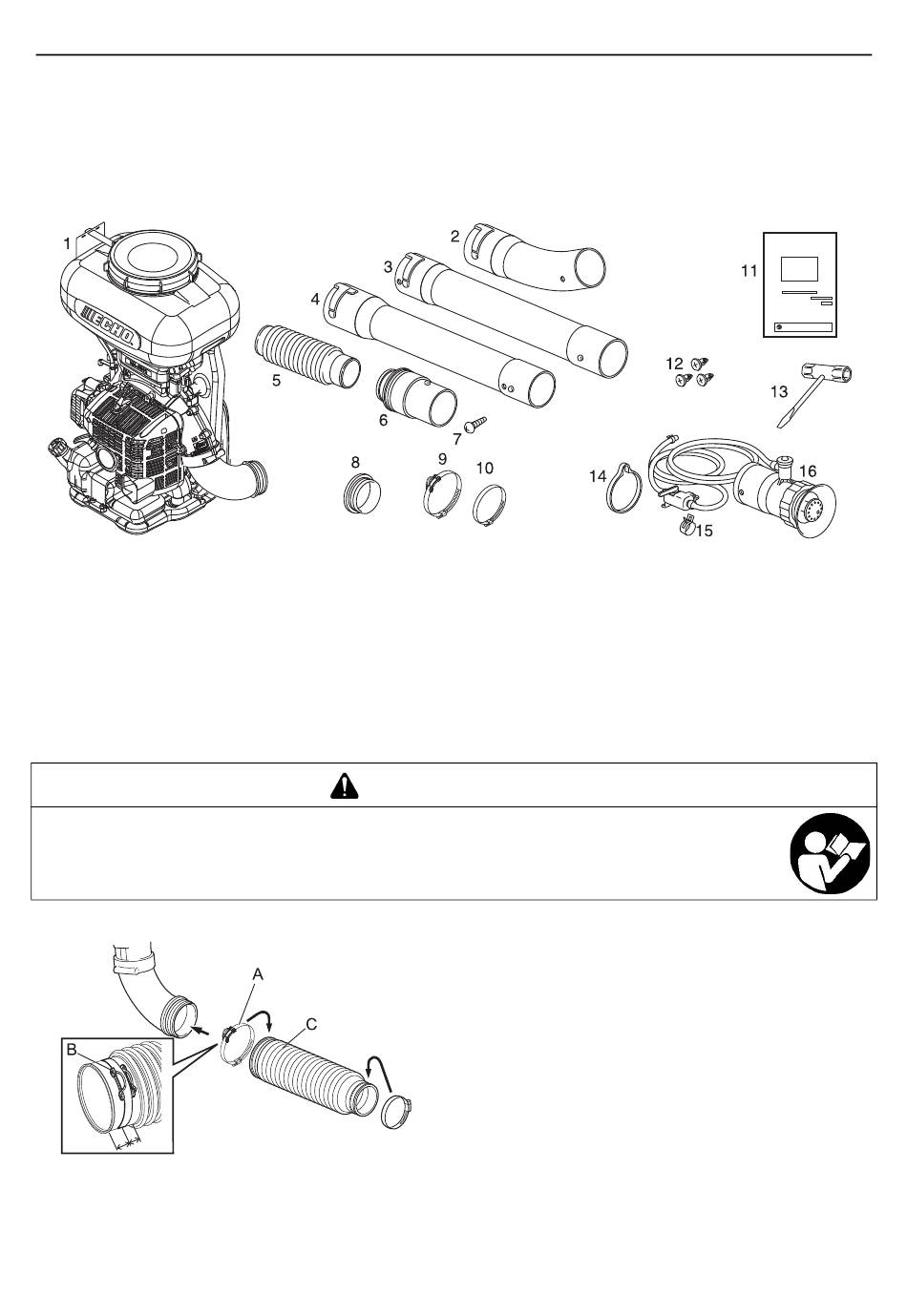

Paklijst
De volgende onderdelen zijn apart verpakt in de doos.
Als u de doos hebt uitgepakt, dient u de onderdelen te controleren.
Neem contact op met uw dealer indien er iets ontbreekt of defect is.
1.
Nevelverstuiver
2.
Gebogen buis
3.
Rechte buis
4.
Rechte buis
5.
Flexibele buis
6.
Zwenkbuis
7.
Schroef
8.
Pakking
Montage
Lees de bedieningshandleiding aandachtig door om ervoor te zorgen dat u het product correct mon-
teert.
Gebruik van een product dat niet correct is gemonteerd, kan tot een ongeval of ernstig letsel leiden.
Voordat u begint
9.
Klem met geleidingsoog
10. Klem
11. Bedieningshandleiding
12. Klem
13. Dopsleutel
14. Rubberband
15. Bandje
16. Mondstuk
WAARSCHUWING
1.
Monteer de klem met de geleidingslus (A) op het uiteinde
van de flexibele pijp met grotere diameter (C). Plaats de
klem met de openingzijde (B) van de clip naar boven gericht.
2.
Monteer de flexibele buis aan het bochtstuk.
3.
Plaats de klem met geleidingsoog rond het midden tussen
het uiteinde van de flexibele buis en de balg. Plaats het ge-
leidingsoog op de buitenkant van de flexibele buis met een
schuine hoek van circa 45° naar boven, en draai de klem
vast.
9
