Stappen

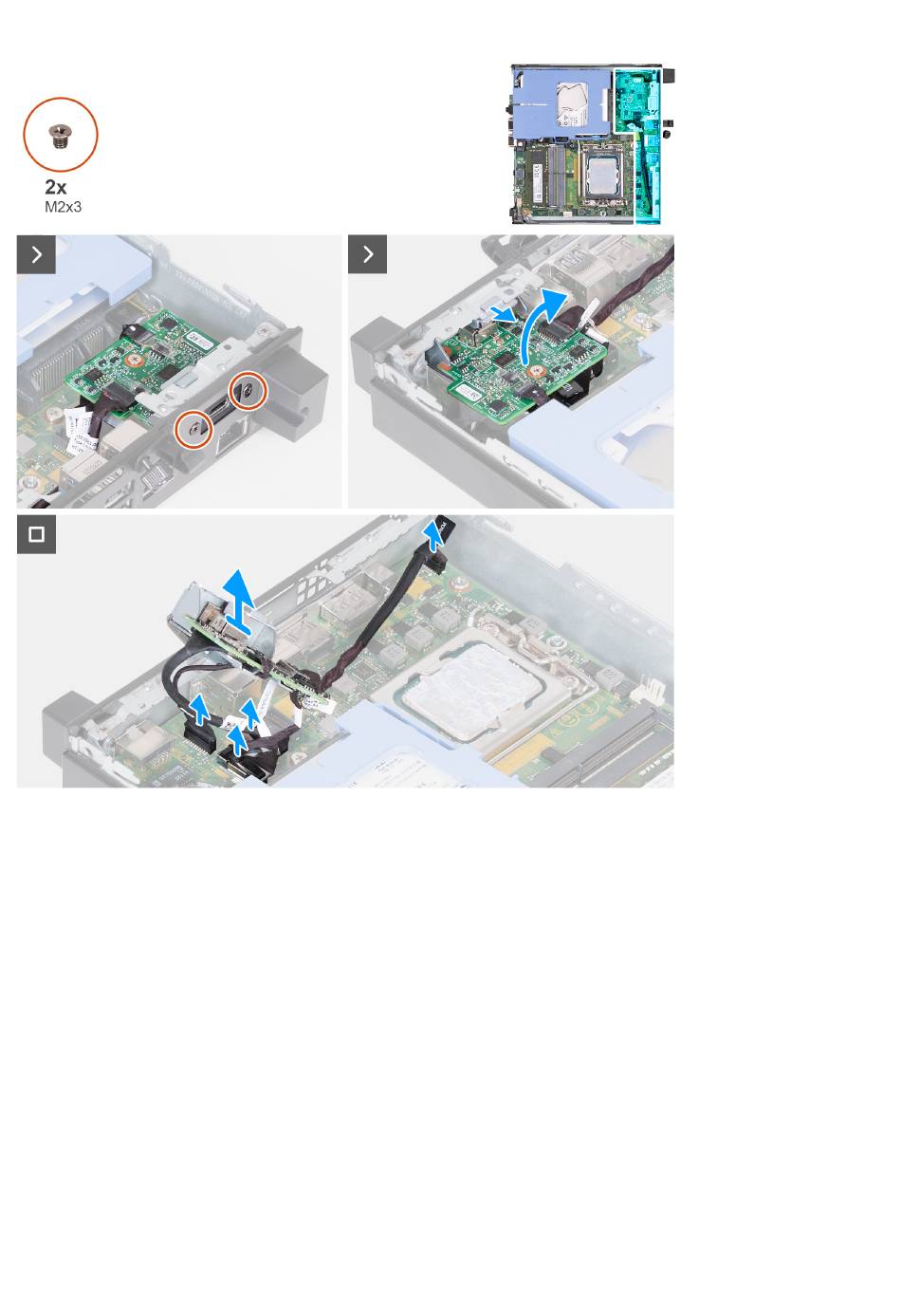

1. Verwijder de twee schroeven (M2x3) waarmee de optionele Type-C-module wordt bevestigd.
2. Verwijder de optionele Type-C-module uit de slot op de chassis.
3. Til de optionele Type-C-module op en houd deze op zijn plaats boven de systeemkaart vast.
4. Koppel de Type-C-DisplayPort-kabel los van de systeemkaart.
5. Koppel de Type-C-USB-kabel los van de systeemkaart.
6. Koppel de Type-C-voedingskabel los van de systeemkaart.
7. Koppel de Type-C-signaalkabel los van de systeemkaart.
8. Verwijder de optionele Type-C-module van de computer.
De optionele Type-C-module installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
60
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
