Stappen

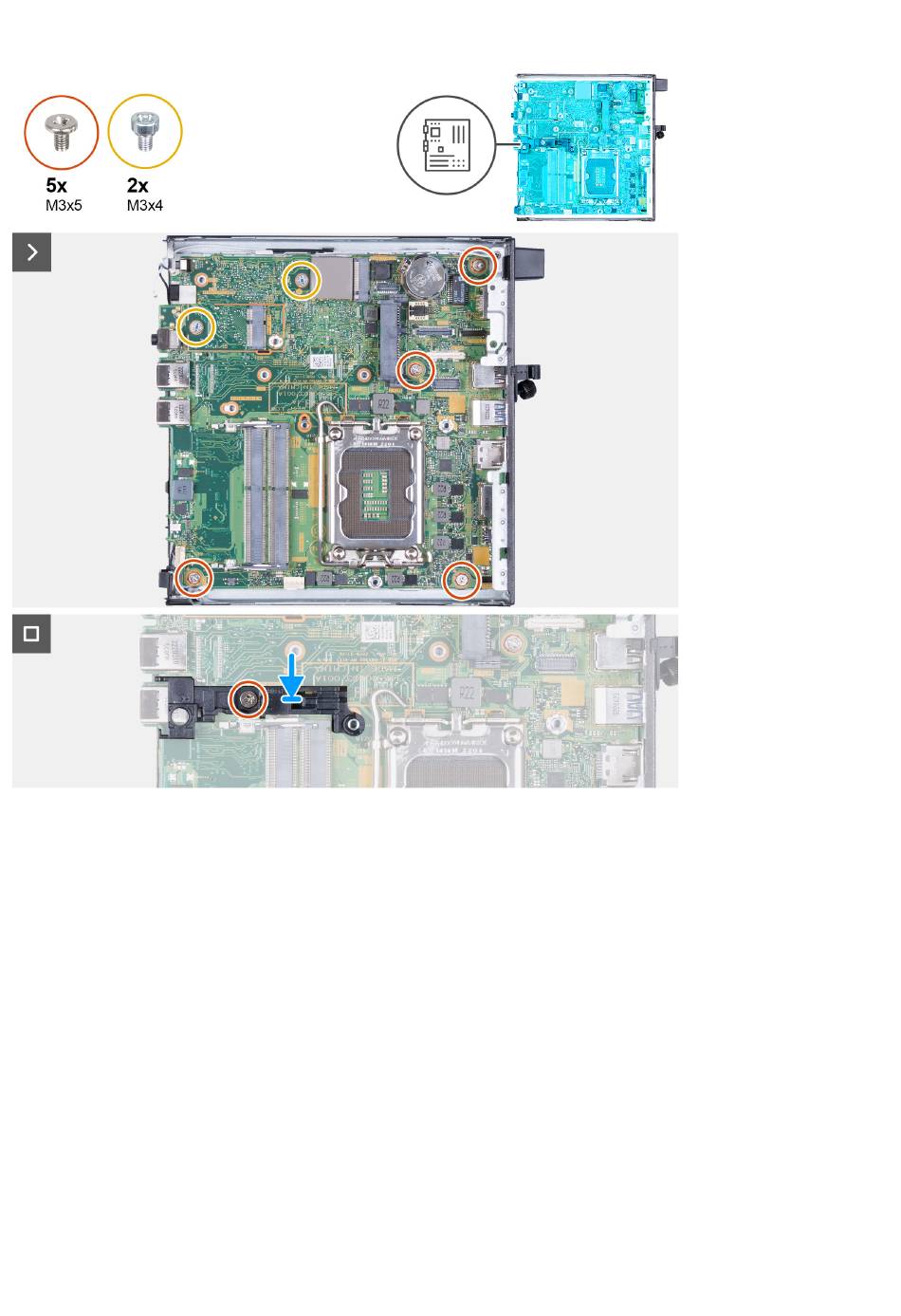

1. Plaats de voorkant van de systeemkaart onder een hoek door de voorkant van het chassis.
2. Plaats de systeemkaart op het chassis.
3. Lijn de schroefgaten in de systeemkaart uit met de gaten in het chassis.
4. Plaats de vier schroeven (M3x5) terug waarmee de systeemkaart aan het chassis wordt bevestigd.
5. Plaats de twee schroeven (M3x4) terug waarmee de systeemkaart aan het chassis wordt bevestigd.
6. Plaats de steunbeugel van de luidspreker op de systeemkaart.
7. Lijn de schroefgaten van de steunbeugel van de luidspreker uit met de schroefgaten op de systeemkaart.
8. Plaats de schroef (M3x5) terug waarmee de steunbeugel van de luidspreker aan de systeemkaart wordt bevestigd.
Vervolgstappen
1. Installeer de
optionele I/O-module (VGA/HDMI/DP/serieel)
2. Plaats de processor.
3. Installeer de koelplaat.
4. Installeer het geheugen.
5. Plaats de ventilator.
6. Plaats de luidspreker.
7. Plaats de
draadloze
kaart.
8. Plaats de
M.2 2230 SSD
of
M.2 2280
SSD, welke van toepassing is.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
of de
optionele
Type-C-module, afhankelijk van welke van toepassing is.
