Stap 8
JD19-DT
(84)
(4)

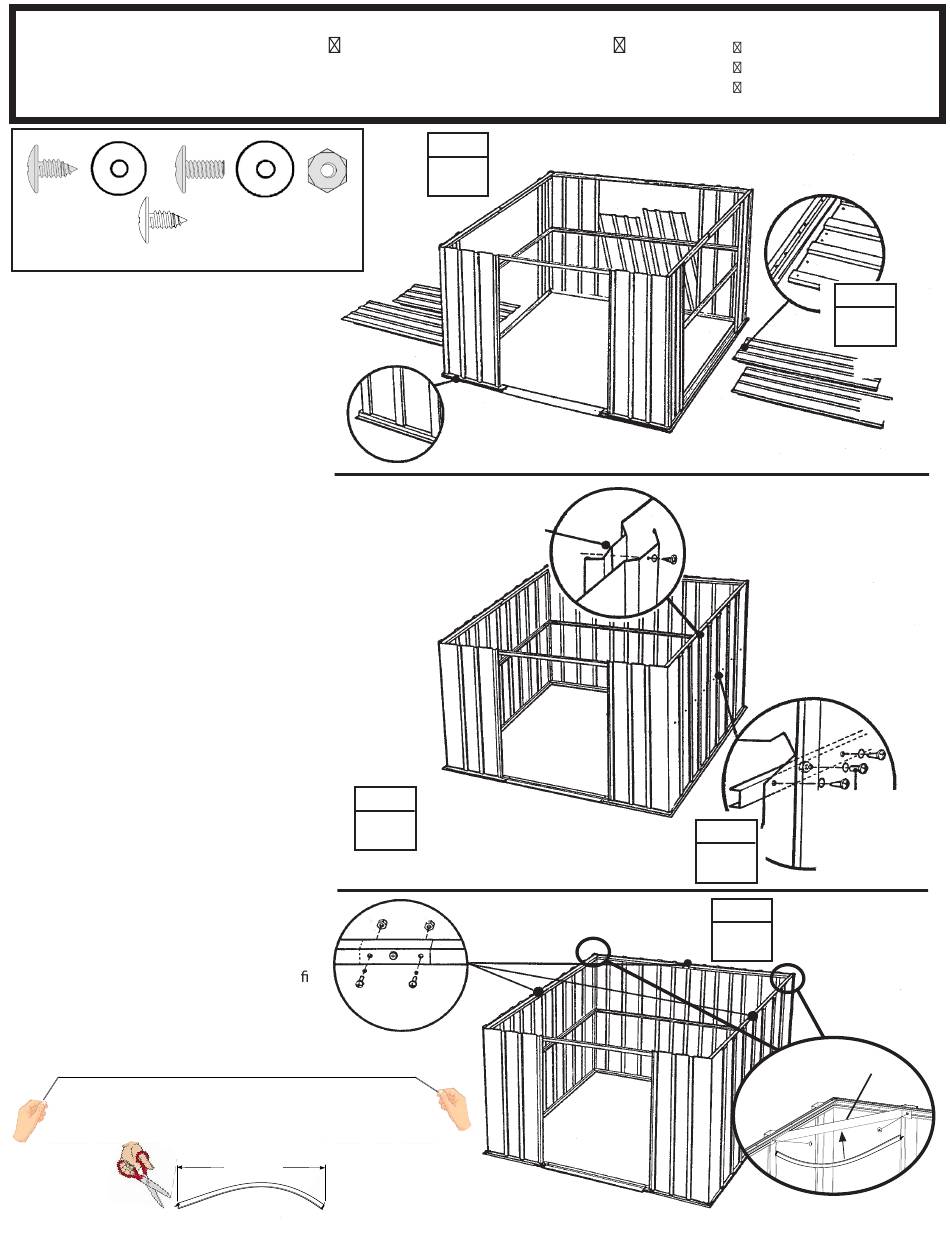

Elke muurplaat heeft een inzetrib aan
een kant. De inzetrib gaat onder de
rib van de plaat die erna komt.
1
Verzamel alle muurplaten en
plaats ze naast het gebouw.
2
Zorg ervoor dat platen op de
correcte positie staan. Doe dit door
de platen te overlappen en te kijken
of de gaten op een lijn liggen met de
gaten in het frame.
3
Bevestig de muurplaten boven en
onder met schroeven.
4
Bevestig het midden van elke plaat
aan de muurgleuf met schroeven.
Bevestig overlappende ribben met
behulp van een bout en moer met
twee schroeven.
5
Als alle muurplaten op de correcte
positie zijn bevestigd, ziet het gebouw
er als volgt uit.
Onderdelen benodigd voor
(15)
6521
6521
STAP
3
Gebruik bouten
enmoeren door
overlapping van
muur hoekpro el
aan de bovenkant
vanplaten aan
zijkanten en achterkant.
11241
X2
13"
33,0 cm
67521
Muurplaten
STAP
1
Platen rusten op
frame zoals getoond
Inzetrib
onderkant
17
6521 Muurplaat (6)
11241 Spie Riem (2)
67521 Randbekleding (1)
6521 6521
Detail van midden van
plaat geschroefd
aan muurgleuf
STAP
4
STAP
5
STAP
2
6521
6521
Bout en moer
gaan niet door
muurgleuf
bij overlapping
11241
67521
