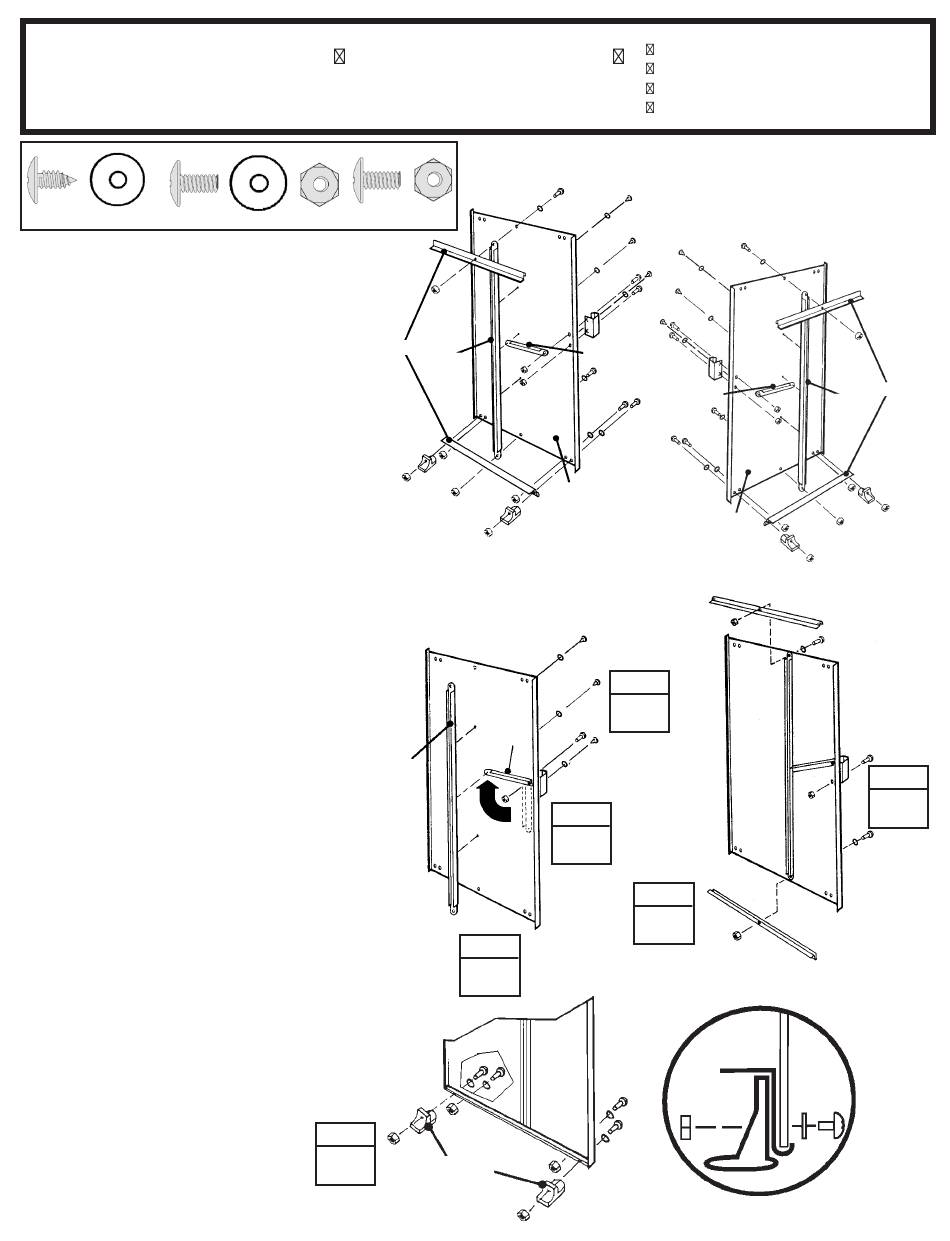

Stap 17
JD28-DT
(6)
D e s t a p p e n o p d e z e p a g i n a
beschrijven hoe u de rechterdeur
monteert. Voer precies dezelfde
handelingen uit voor de linkerdeur.
Voor elke bout en schroef in de deur
is een sluitring vereist. Ga als volgt
te werk:
1
Bevestig de deurkrukbeugel en
kruk aan de deur met 1 bout (zie
tekening). Zet de bout nog niet vast.
2
Til de deurkrukbeugel op tot het
gat in het midden van de deur en
plaats een schroef.
3
Houd de verticale deurbeugel
tegen het midden van de binnenkant
van de deur en draai de schroef
vast om de verticale deurbeugel
en deurkrukbeugel op de plaats te
houden. Maak vast aan deur boven
en onder het midden verbinding met
behulp van 2 schroeven.
4
Plaats een tweede bout in de
deurkruk en maak beide bouten vast.
5
Plaats een horizontale deur-
beugel op de bovenkant en onder-
kant en maak vast met 1 bout in het
midden.
6
Bevestig de deurbeugels en
bouten zoals getoond.
7
Herhaal stappen 1 tot en met 6 voor
de linkerdeur.
Onderdelen benodigd voor
(12)
10497
STAP
6
Deurmontage
(4)
6301
66382
10472
66382
3719
6301
STAP
3
66382
26
3719 Deurkrukbeugel (2)
10472 Rechter en linkerdeuren (2)
10497 Horizontale deurbeugel (4)
6301 Verticale deurbeugel (2)
66045
3719
66045
3719
10472
STAP
1
66045
STAP
2
STAP
5
EINDAANZICHT
VAN:
Horizontale
deurbeugel
10497
6301
66382
66382
10497
STAP
4
10497
Deur
Sluitring
Rail
