8 LaboForce-100
Procedure
1.
Installeer de preparaatbeweger in de steunopening van
de machine.
2.
Gebruik de inbussleutel om de twee
bevestigingsschroeven vast te draaien. Draai de
schroeven niet helemaal vast.
8.1.4
Elektrische aansluiting op de machine
De kabel die is aangesloten op LaboForce-100 levert een 24 V voeding en een databus, waardoor de
machine en LaboForce-100 kunnen communiceren.
1.
Schakel de machine uit.
2.
Sluit de kabel aan op de LaboForce-100 connector aan de achterzijde van de machine.
8.1.5
Persluchtaansluitingen
Procedure
1.
Bevestig de snelkoppeling op de persluchtslang en zet hem vast met de slangklem.
2.
Sluit de luchtinlaatslang aan op de snelkoppeling.
3.
Sluit het andere uiteinde van de luchtinlaatslang aan op de persluchtinlaat van de
preparaatbeweger.
44
Tip
De communicatiekabel in het steungat wordt niet gebruikt voor LaboForce-100.
Opmerking
De hoofdluchtklep is geen onderdeel van het apparaat en moet geïnstalleerd en
ingesteld worden voordat de preparaatbeweger geïnstalleerd wordt.
Opmerking
De luchtdruk moet tussen 6 bar (87 psi) en 9,9 bar (143 psi) liggen.
Tip
De preparaatbeweger vereist een continue stroom van perslucht door het
regelventiel - een zacht sissend geluid betekent niet dat er een luchtlek is.

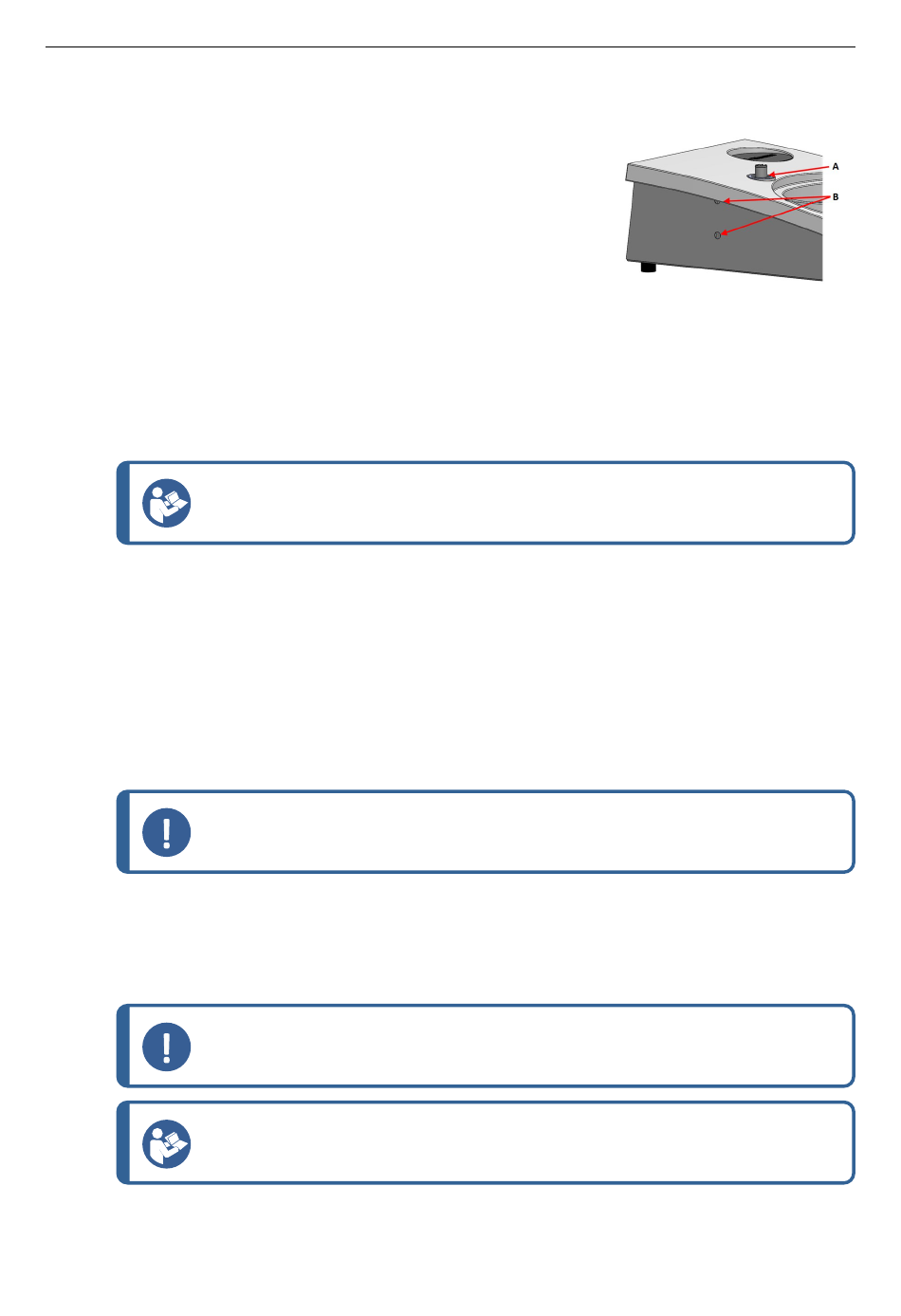

A Ondersteuningsgat
B Schroeven bevestigen
LaboPol-60
