2.
AANSLUITING
De uitbreidingsmodule 4 uitgangen voor afstandsdimming DML-004-003 is ontworpen om
autonoom te opereren (Standalone)
Een relais module DMC/DKS-012-00x
Een relais module DMC/DKS-008-001
Een controle module DME-LAN

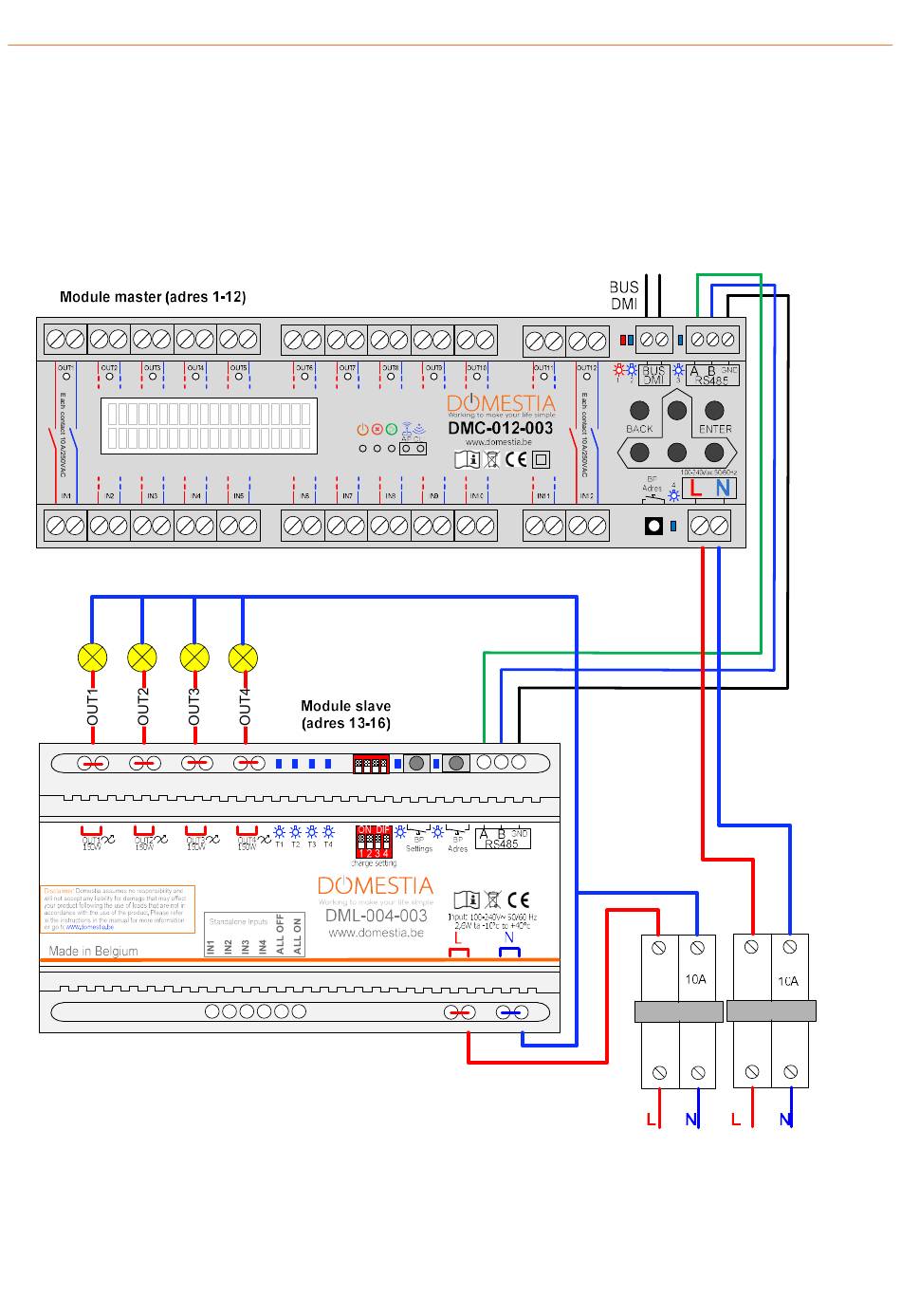

Voorbeeld van verbinding:
Nota: De uitgangsaansluitingen zijn verdubbeld. De twee aansluitingen komen overeen
met het signaal van de fase uitgang. Het neutraal van de lampen wordt direct
verbonden met de stroomonderbreker (zie schema).
of
als een slaaf met:
3
