Voedingsdraad aansluiten
Aanwijzing
Let erop welke buitendraad u op klem L1 aansluit als er meerdere Wallboxen in een netwerk
zijn geïnstalleerd.
Technische gegevens van de aansluitklem
star (min.-max.): 0,2 – 16 mm²
flexibel (min.-max.): 0,2 – 16 mm²
AWG (min.-max.): 24 – 6
flexibel (min.-max.) met adereindhuls:
zonder/met kunststof huls
0,25 – 10/0,25 – 10 mm²
Striplengte: 12 mm
28
1. Kort de aansluitdraden in tot de passende
lengte. Ze moeten zo kort mogelijk worden
gehouden.
Aanwijzing
De PE-draad moet langer zijn dan de
overige draden!
2. Strip de aansluitdraden met ca. 12 mm.
Bij fijndradige aansluitdraden worden
adereindhulzen aanbevolen.

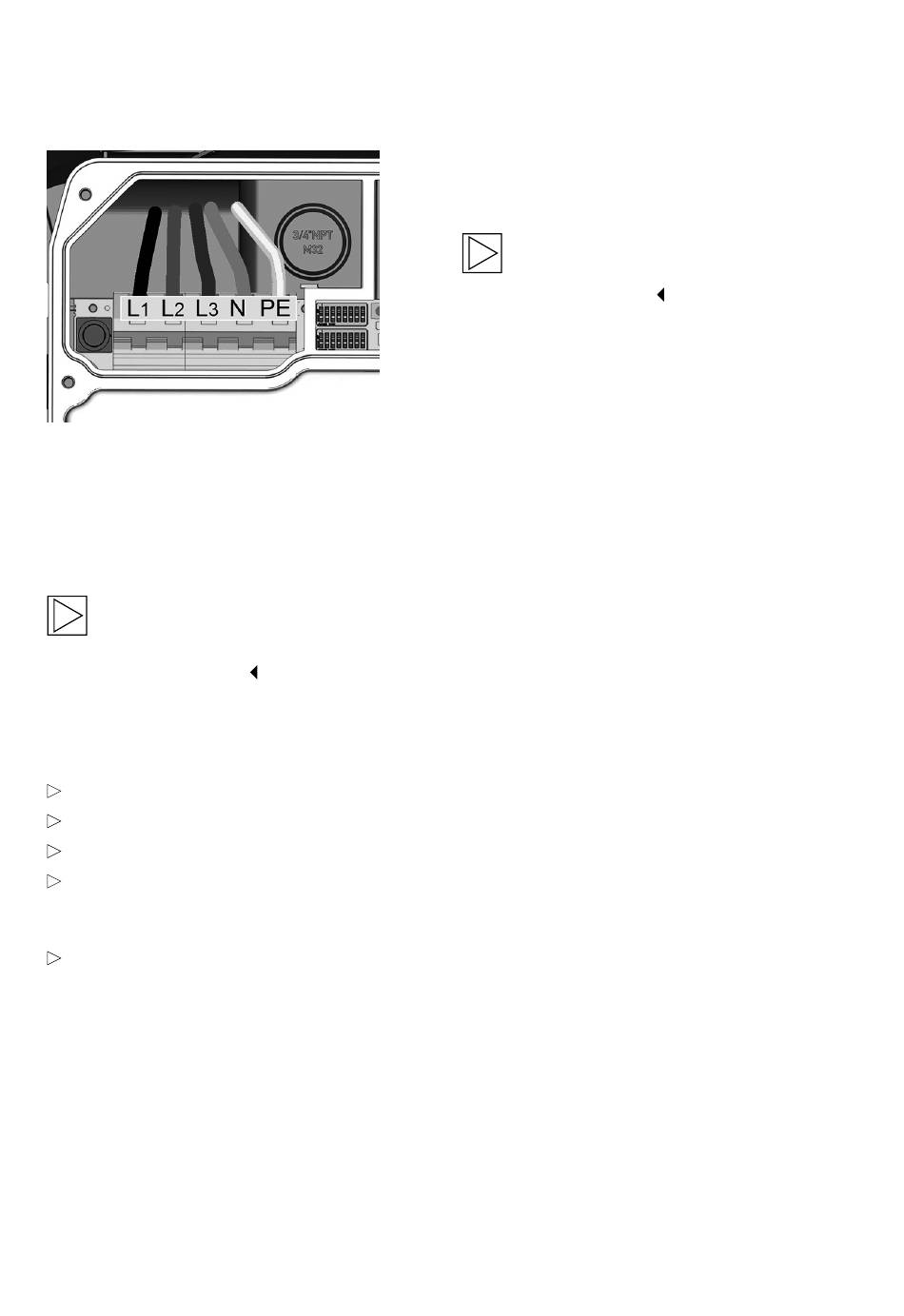

3. Voer de aansluiting van voedingsdraad L1, L2,
L3, N en PE uit.
1-fasige aansluiting
Het is ook mogelijk de Wallbox slechts 1-fasig aan
te sluiten. Daarvoor moeten de klemmen L1, N
en PE worden gebruikt.
