Endress+Hauser Waterpilot FMX21 Beknopte Handleiding pagina 29
Hydrostatische niveaumeting
Verberg thumbnails
Zie ook voor Waterpilot FMX21:
- Handleiding (48 pagina's) ,
- Beknopte handleiding (32 pagina's) ,
- Beknopte handleiding (2 pagina's)
Inhoudsopgave
Advertenties
Waterpilot FMX21
2
2
1
A
Voeding, display en verwerkingseenheid met één ingang voor Pt100
B
Voeding, display en verwerkingseenheid met één ingang voor 4 ... 20 mA
C
Voeding, display en verwerkingseenheid met twee ingangen voor 4 ... 20 mA
1
Instrument
2
Aansluiting voor geïntegreerde Pt100 in de FMX21
3
4 ... 20 mA HART (temperatuur)
4
4 ... 20 mA HART (niveau)
5
Overspanningsbeveiliging, bijv. HAW van Endress+Hauser (niet voor gebruik in explosiegevaarlijke
omgeving)
6
Voedingsspanning
Meer informatie over de TMT72 temperatuurkoptransmitter voor HART-applicaties van
Endress+Hauser is opgenomen in de Technische Informatie TI01392T.
Endress+Hauser
3
5
4
5
3
5
4
5

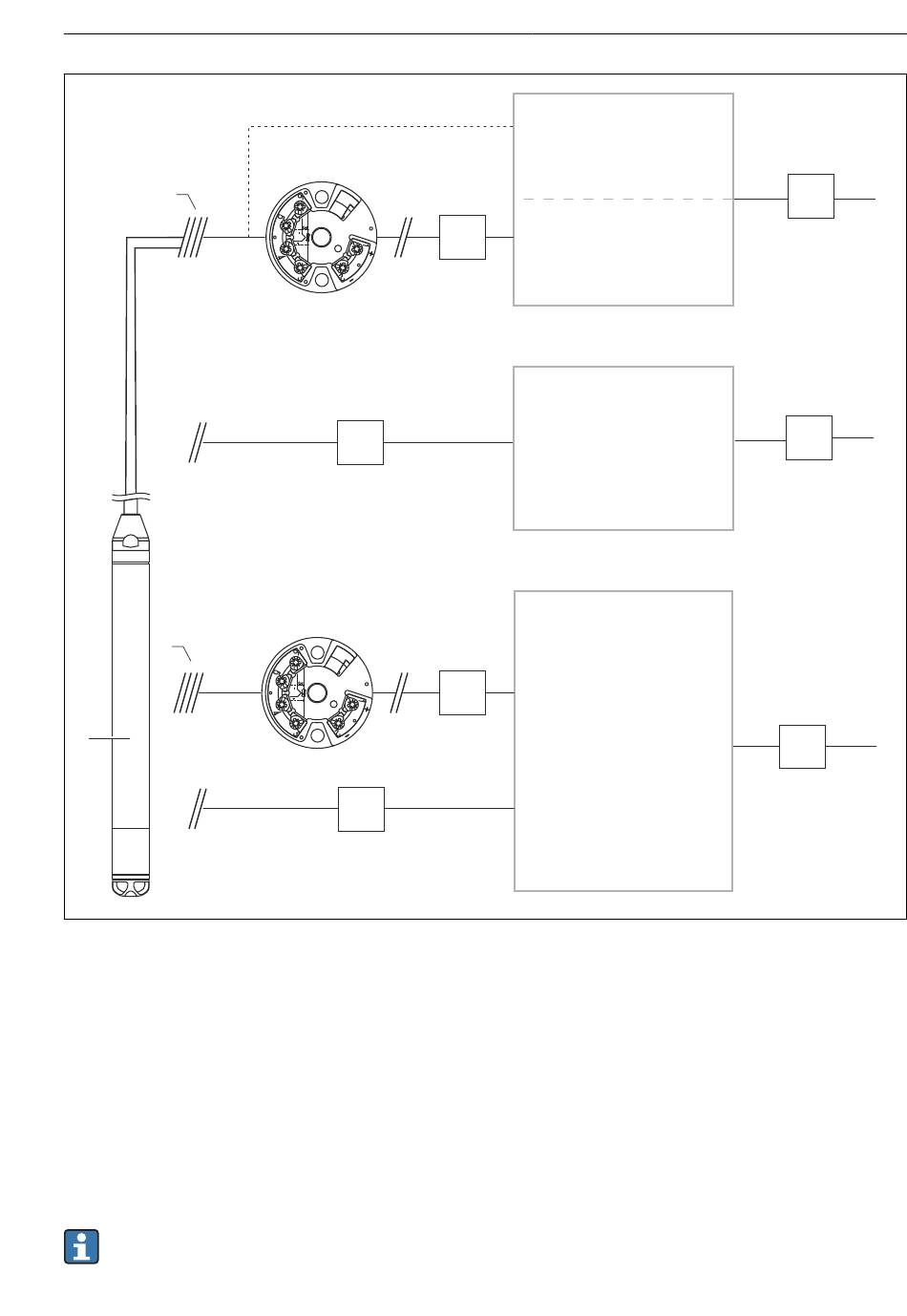

Elektrische aansluiting
A
B
B
C
5
6
5
6
5
6
A0018941
29
