Elektrische aansluiting
5.1.4
Instrument, RIA15 met geïnstalleerde HART-communicatieweerstandsmodule
De HART-communicatiemodule voor installatie in de RIA15 (voor Ex- of niet-Ex-
omgeving) kan samen met het instrument worden besteld.
De spanningsval waar rekening mee moet worden gehouden is.7 V
De compensatie van de atmosferische druk moet zijn gewaarborgd voor de installatie.
Een zwarte, geventileerde kabelwartel is voor dit doel meegeleverd.
Zonder achtergrondverlichting
4

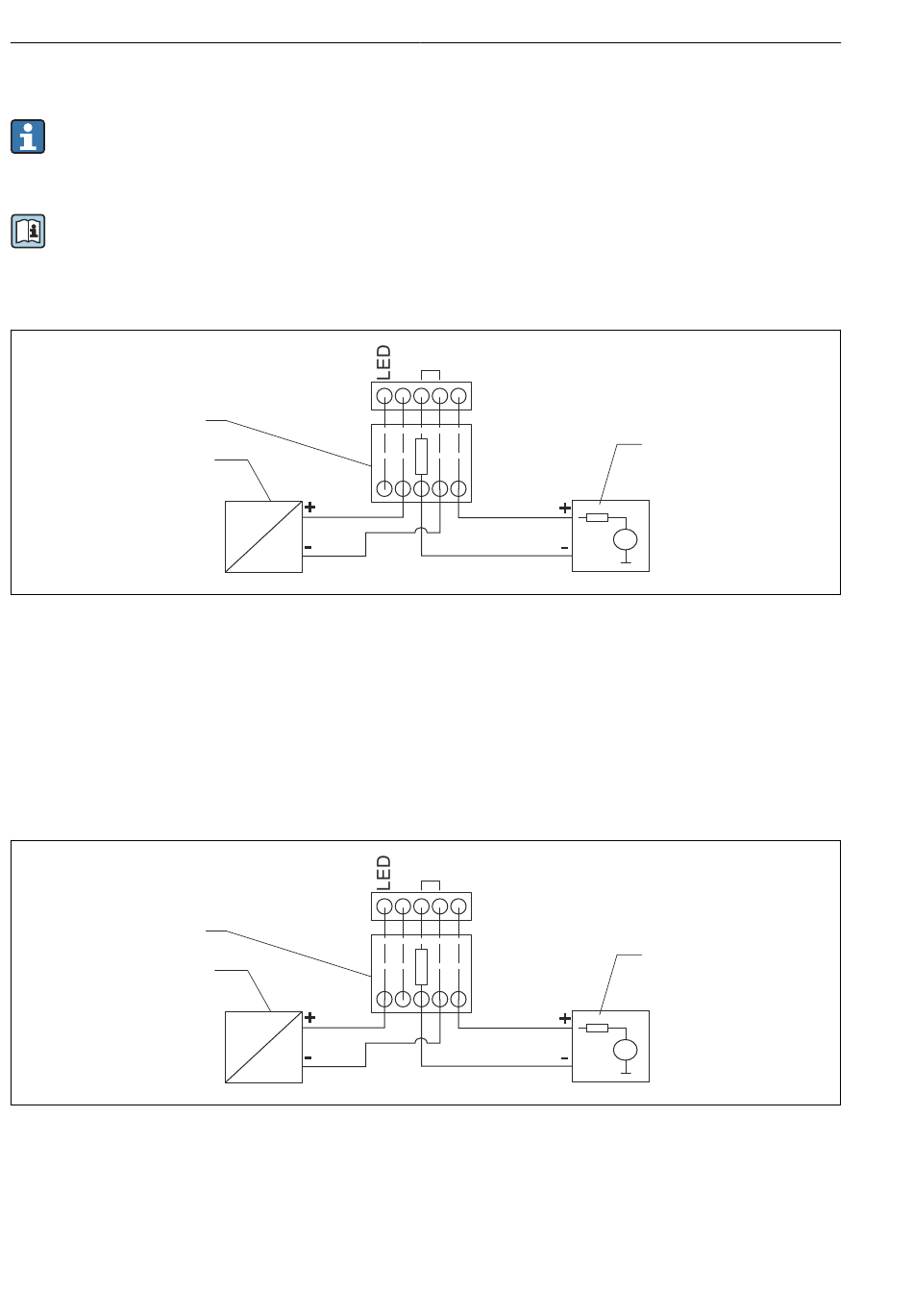

Blokdiagram, instrumentaansluiting, RIA15 zonder verlichting, Hart-
communicatieweerstandsmodule
1
Hart-communicatieweerstandsmodule
2
Instrument
3
Voedingsspanning
Met achtergrondverlichting
5
Blokdiagram, instrumentaansluiting, RIA15 met verlichting, Hart-
communicatieweerstandsmodule
1
Hart-communicatieweerstandsmodule
2
Instrument
3
Voedingsspanning
26
1
2
Y
I
1
2
Y
I
-
+
-
+
Waterpilot FMX21
3
R s
DC
3
R s
DC
Endress+Hauser
A0020839
A0020840
