Indeling Van Het Moederbord - Dell Vostro 3650 Gebruiksaanwijzing
Inhoudsopgave
•
montagekader
•
kap
8.
Volg de procedures in

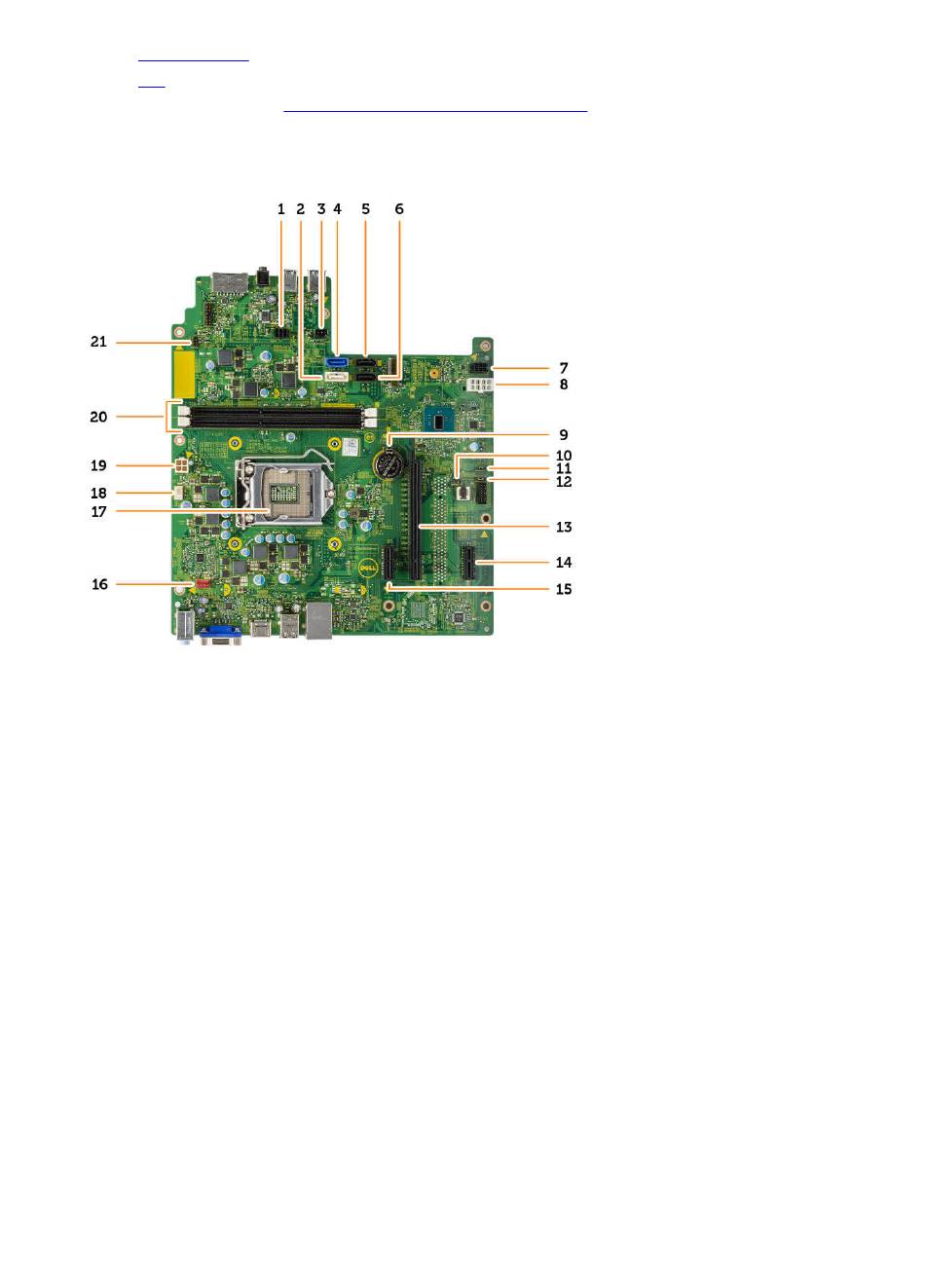

Indeling van het moederbord
1.
SATA-stroomconnector
3.
Lichtbalk koptekst
5.
SATA3
7.
SATA-stroomconnector
9.
Knoopbatterij
11.
Jumper ME uitschakelen
13.
PCIex16
15.
PCIex1
17.
processorsocket
19.
connector voor voeding
21.
connector voor aan-uitknop
22
Nadat u aan de computer heeft
gewerkt.
2.
SATA1
4.
SATA0
6.
SATA2
8.
connector voor voeding
10.
Jumper CMS wissen
12.
Jumper Wachtwoord wissen
14.
PCIex1
16.
Connector voor systeemventilator
18.
connector van de processorventilator
20.
Connectoren voor geheugenmodule
