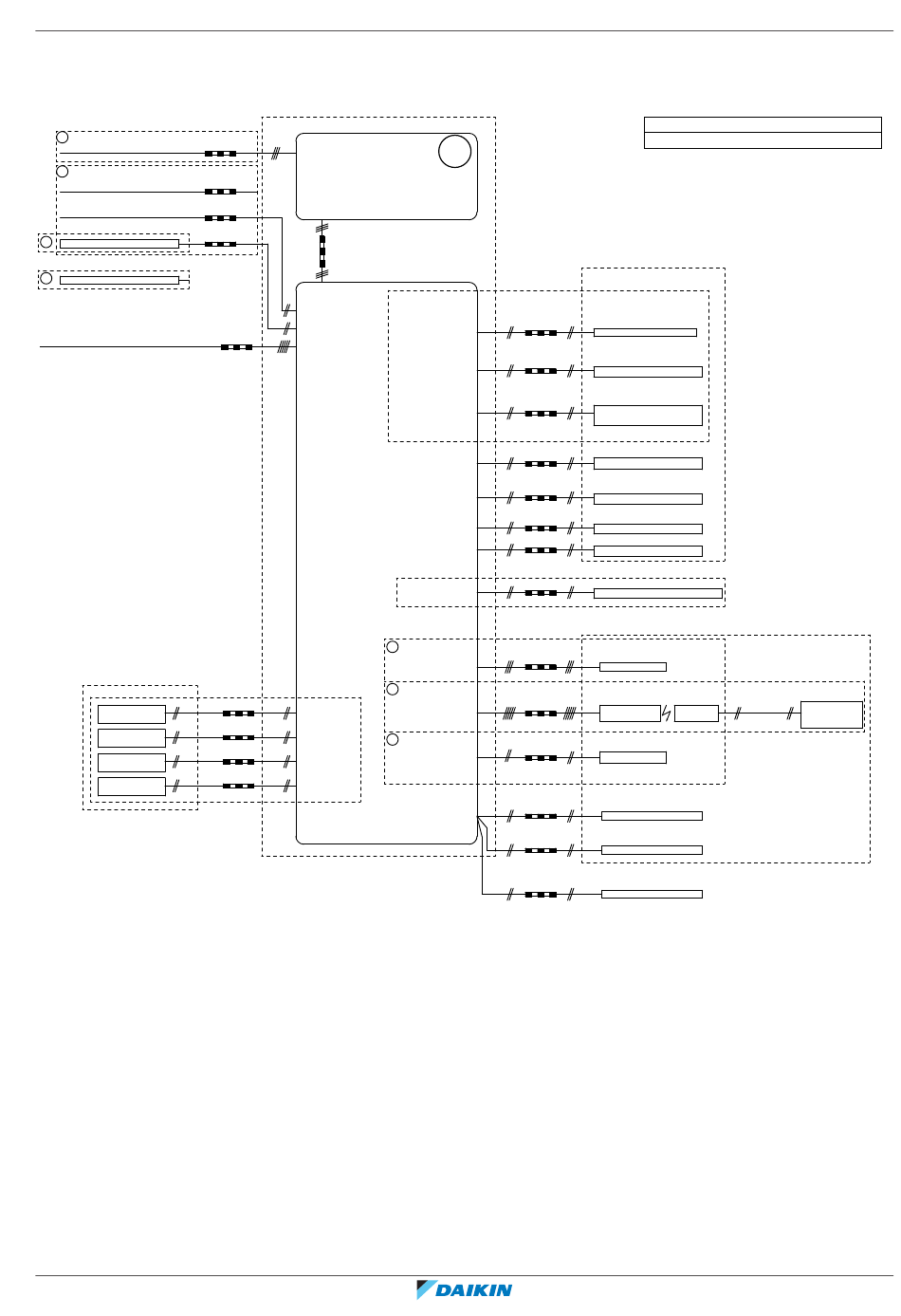

Schema elektrische aansluitingen
Raadpleeg de bedrading van de unit voor meer informatie.
Elektrische voeding
Alleen voor installatie met normale elektrische voeding
1
elektrische voeding unit: 230 V+aarding
Alleen voor installatie met elektrische voeding met kWh-voorkeurtarief
1
Elektrische voeding met kWh-voorkeurtarief van de
unit: 230 V+aarding
Elektrische voeding met normaal kWh-tarief voor
binnenunit: 230 V
2
Contact elektrische voeding met kWh-voorkeurtarief
Ter plaatse te voorzien
2
Veiligheidsthermostaat Q4L
Elektrische voeding back-upverwarming (3 kW): 230 V+aarding
(F1B)
Ter plaatse te voorzien
Vraagingang 1
vermogenbeperking
Vraagingang 2
vermogenbeperking
Vraagingang 3
vermogenbeperking
Vraagingang 4
vermogenbeperking
ERLA03DAV3 + EHFH03S18DJ3V
Daikin Altherma 3 R F
4P596806-1A – 2020.05
Standaardonderdeel
Buitenunit
3 aders
X1M: L-N-aarding
3 aders
2 aders
X1M: 1-2-3
2 aders
2x0,75
3 aders
Binnenunit
X1M: 1-2-3
X2M: 5-6
X5M: 9-10
3 aders
X6M: L-N+aarding
Alleen voor
2 aders
A8P: X801M: 1-5
signaal
2 aders
A8P: X801M: 2-5
signaal
2 aders
A8P: X801M: 3-5
signaal
2 aders
A8P: X801M: 4-5
signaal
A4P: Y1-YC
2 aders
X2M: 7-9
230 V
Alarmuitgang
A4P: X1-X2
2 aders
Omschakeling naar
uitgang ext. warmtebron
signaal
A4P: Y2-YC
2 aders
X2M: 7-9
Koeling/verwarming
230 V
AAN/UIT-uitgang
2 aders
X2M: 1-2
230 V
2 aders
NO-klep: X2M: 21-28
NC-klep: X2M: 21-29
230 V
2 aders
X5M: 5-6
signaal
2 aders
X5M: 3-4
signaal
Alleen voor KRCS01-1 of EKRSCA1
2 aders
X5M: 7-8
signaal
Externe kamerthermostaat/warmtepompconvector
(primaire en/of secundaire zone)
3
3 aders voor K/V-bedrijf
2 aders voor V-alleen-bedrijf
primair: X2M: 30-34-35
secundair: X2M: 30-34a-35a
signaal
3
5 aders voor K/V-bedrijf
4 aders voor V-alleen-bedrijf
primair: X2M: 30-31-34-35
secundair: X2M: 30-31-34a-35a
signaal
3
4 aders
primair: X2M: 30-35
secundair: X2M: 30-35a
signaal
primair en secundair: X2M: 3-4
2 aders
2x0,75
X5M: 11-12
communicatie
2 aders
2x0,75
communicatie
2 aders
2x0,75
communicatie
15
Technische gegevens
|
Opmerkingen:
- Voor signaalkabel: houd minimumafstand tot voedingskabels >5 cm
Ter plaatse te voorzien
Alleen voor *KRP1HB*
alarmindicatie
Ext. warmtebron (bijv. boiler)
Koeling/verwarming
AAN/UIT-uitgang
Circulatiepomp voor warm tapwater
2-wegklep
M2S voor de koelstand
Impulsingang 1 elektrische meter
Impulsingang 2 elektrische meter
externe thermistor (binnen of buiten)
Alleen voor *KRTW
(bedrade kamerthermostaat)
A2P: X1M: C-com-H
Alleen voor *KRTR
(draadloze kamerthermostaat)
(3 m inbegrepen)
A15P: X1M: H-C-com
A2P: X1M: 1-3
X2M: L-N
Alleen voor FWXV/T/M*ATV3
(warmtepompconvector)
A3P: X11M: 3-4-5-6
Alleen voor EKRUDAL1
(gebruikersinterface op afstand)
A14P: P1-P2-gebruikersinterface
A13P: P1-P2 LAN-adapter
Alleen voor EKRUDAL1
(gebruikersinterface op afstand)
A10P: P1-P2-gebruikersinterface
Uitgebreide handleiding voor de installateur
Optioneel stuk
2 aders
Alleen voor *KRTETS
R2T
Externe sensor
signaal
(vloer of omgeving)
4D125237
