Elektrische installatie

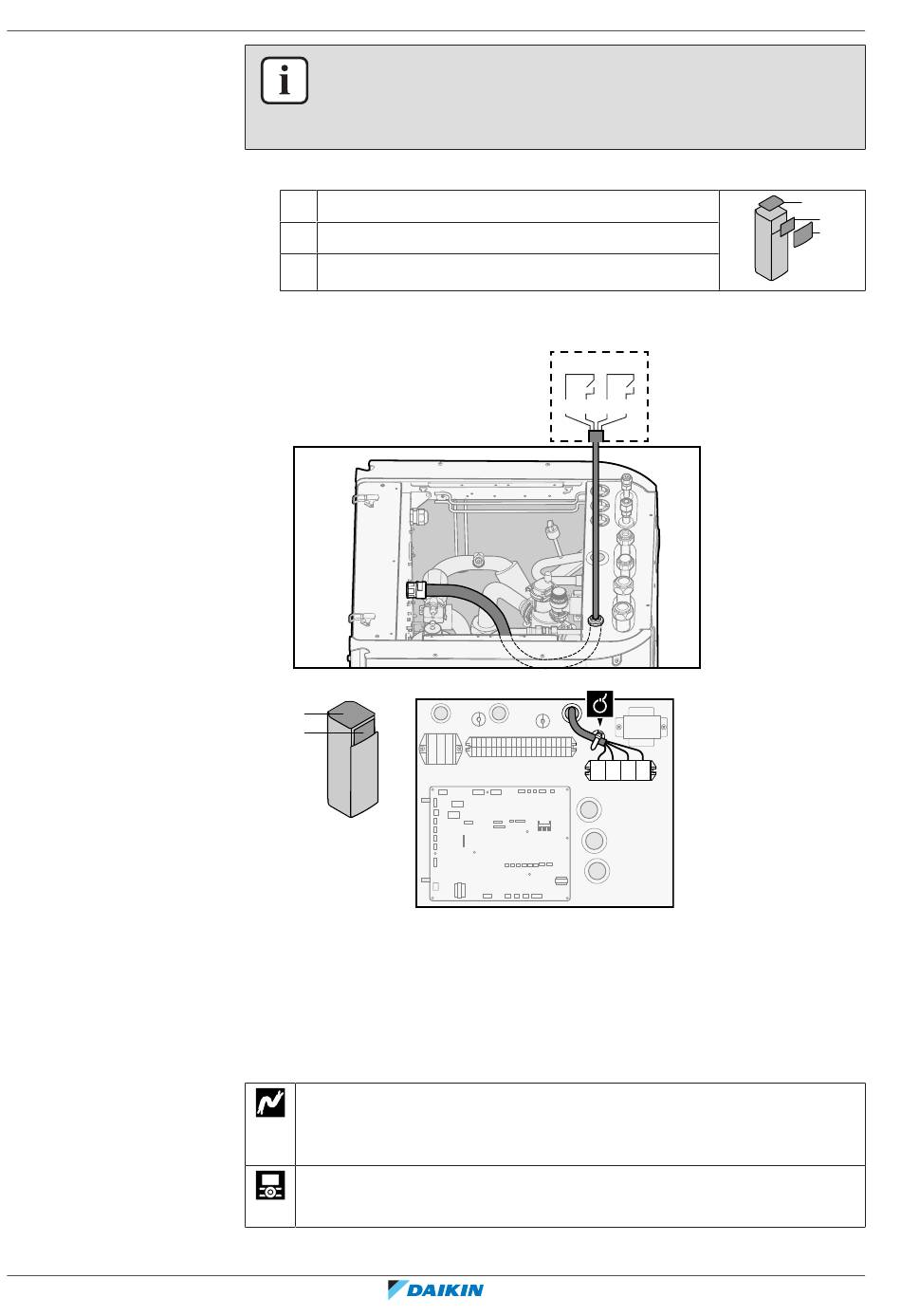

8.3.6 De pomp van het warm tapwater aansluiten
Uitgebreide handleiding voor de installateur
100
INFORMATIE
In geval van een elektrische meter met transistoruitgang, controleer de polariteit. De
positieve polariteit MOET aangesloten worden op X5M/6 en X5M/4; de negatieve
polariteit op X5M/5 en X5M/3.
1 Open de volgende zaken (zie
1 Bovenpaneel
2 Bovenste frontpaneel
3 Deksel van de schakelkast boven
2 Sluit de kabel van de elektrische meters aan op de juiste aansluitklemmen
zoals hieronder afgebeeld.
A
B
A
B
3 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
Zie ook
2 6.2.2 De buitenunit openen [} 53]
Draden: (2+GND)×0,75 mm²
Uitgang warmtapwaterpomp. Maximale belasting: 2 A (inschakelen),
230 V wisselstroom, 1 A (continu)
[A.2.2] Opties > [A.2.2.A] Warmtapwaterpomp
[7.3] Ingesteld programma > [7.3.7] Warmtapwaterpomp
1 Open de volgende zaken (zie
"6.2.4 De binnenunit
openen" [
S3S
S2S
3
4
5
6
3 4 5 6
X5M
"6.2.4 De binnenunit
openen" [
4
54]):
1
3
2
4
54]):
ERLA03DAV3 + EHFH03S18DJ3V
Daikin Altherma 3 R F
4P596806-1A – 2020.05
