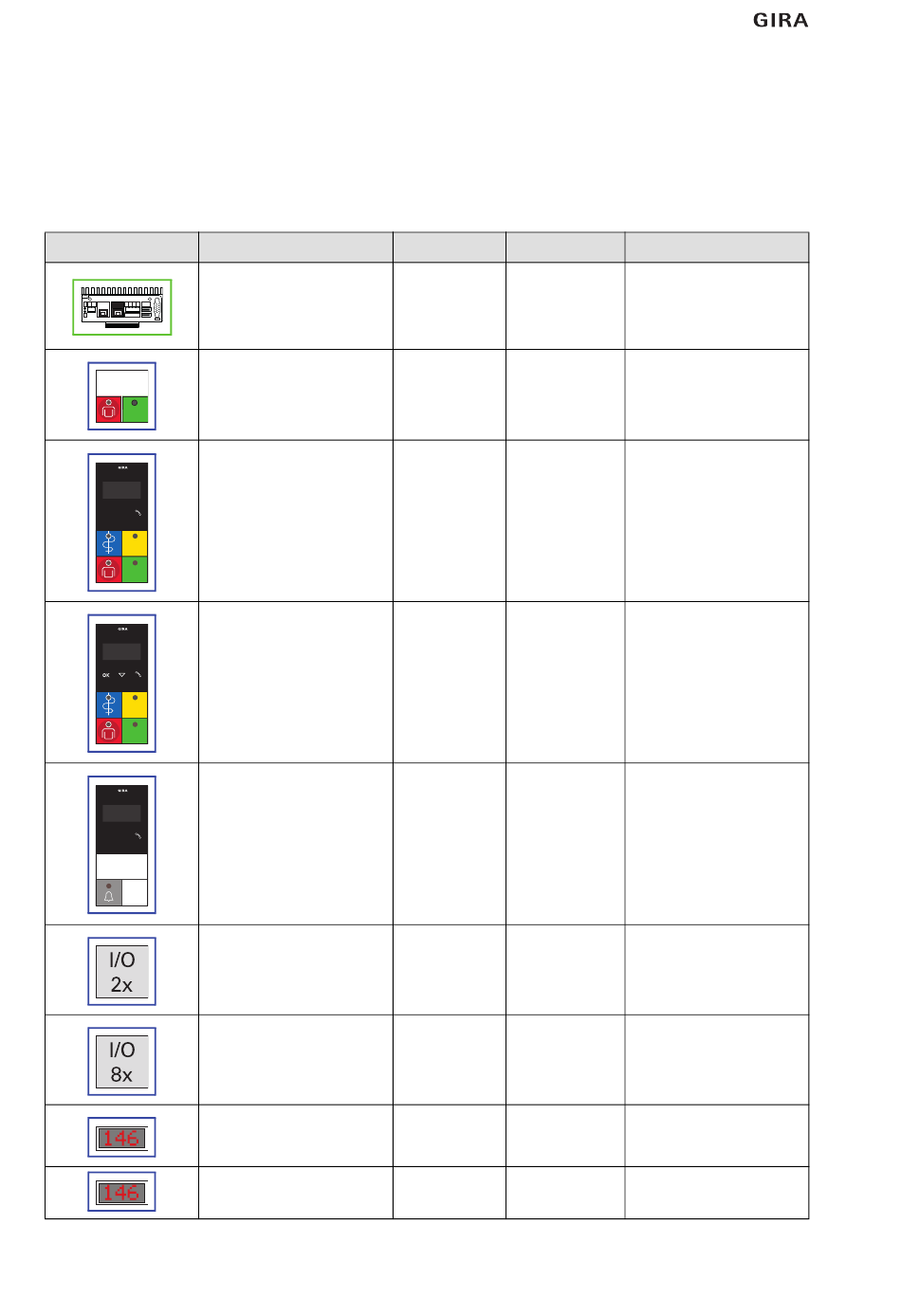

Systeemoverzicht Oproepsysteem 834 Plus
Station
De stationscentrale (SZ+) is de centrale besturingseenheid voor een station. Deze verbindt de
centrale besturingapparaten op kamerniveau (dienstruimte-/kamerterminals, kamermodules)
via de stationsbus met elkaar.
Afbeelding
Aanduiding
Stationscentrale Plus (SZ+)
Art. nr. 5971 00
Kamermodule met oproep- en
aanwezigheidsknop (ZM+)
Art. nr. 5920 ..
Kamerterminal met artsoproep
en aanwezigheid 2 Plus (ZT+)
Art. nr. 5925 ..
(spraakmodule bij levering
OK
inbegrepen)
OK
Dienstruimteterminal met arts-
oproep en aanwezigheid 2 Plus
(DZT+)
Art. nr. 5929 ..
(spraakmodule bij levering
inbegrepen)
OK
Deurmodule spraak Plus
(TMS+)
Art. nr. 5919 ..
OK
OK
I/O-module inbouw Plus
(IOUP+)
Art. nr. 5978 00
I/O-module opbouw Plus
(IOAP+)
Art. nr. 5979 00
Gangdisplay Plus (FD+)
Art. nr. 5976 00
Gangdisplay dubbelzijdig Plus
(FDD+) art. nr. 5977 00
14
Aansluiting op Montagelocatie Spraakfunctionaliteit
Stationsbus
b.v. de technische
Systeembus
ruimte van het
station
Kamerbus
Patiëntenkamer/
Stationsbus
dienstruimte:
-
naast de deur
Kamerbus
Patiëntenkamer:
Stationsbus
-
naast de deur
Kamerbus
Dienstruimte:
Stationsbus
-
naast de deur
Stationsbus
Stationsdeur:
-
naast de deur
Stationsbus
Willekeurig
Stationsbus
b.v. de technische
ruimte van het
station
Stationsbus
Stationsgang
Stationsbus
Stationsgang
Uitsluitend aansturing van de
spraakoverdracht.
-
-
-
-
-
06.2012/V 3.0
