Systeemoverzicht Oproepsysteem 834 Plus
Bekabeling van de systeembus

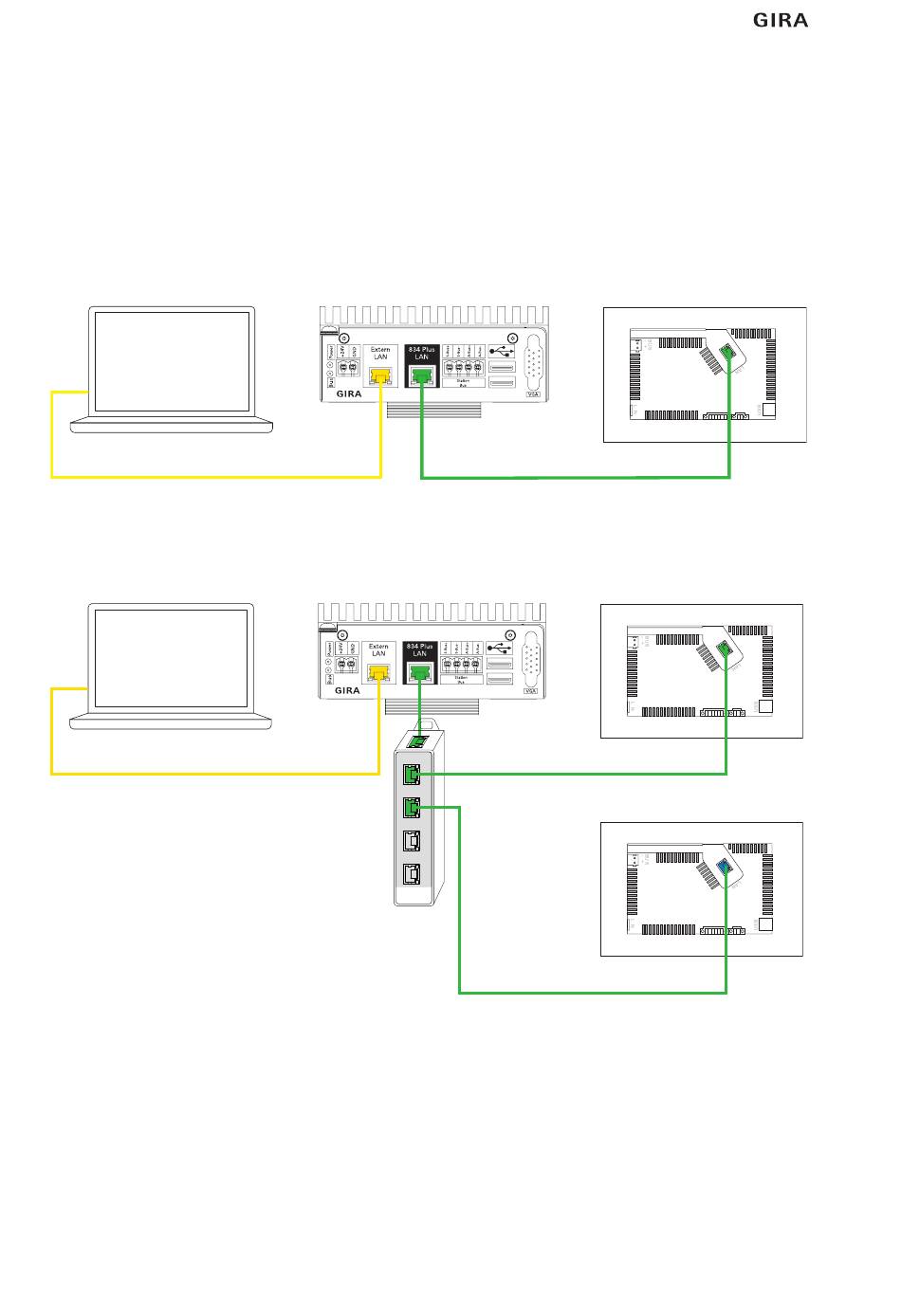

De afbeeldingen stellen schematisch de verbindingen voor tussen de netwerkcomponenten
van het Oproepsysteem 834 Plus (834 Plus LAN en Extern LAN). In werkelijkheid worden de
netwerkleidingen b.v. in de wanden weggewerkt en de componenten via netwerkaansluitdo-
zen onderling verbonden.
Schematische weergave van het systeemniveau van kleine installaties
Configuratie-
PC
Gestructureerde bekabeling conform ISO-norm (ISO/IEC 11801:2002) Ethernet, leidingmateriaal twisted-pair, Cat. 5 of hoger
Afbeelding 16a: Kleine installatie met een Gira Control 9 dienstruimteterminal Plus
Configuratie-
PC
Gestructureerde bekabeling conform ISO-norm (ISO/IEC 11801:2002) Ethernet, leidingmateriaal twisted-pair, Cat. 5 of hoger
Afbeelding 16b: Kleine installatie met meerdere Gira Control 9 dienstruimteterminals Plus
22
Stationscentrale
Dienstruimteterminal Plus (optioneel)
Stationscentrale
Ethernetswitch
Audio
1. Dienstruimteterminal Plus
Audio
2. Dienstruimteterminal Plus
Audio
Video
Video
(optioneel)
Video
(optioneel)
06.2012/V 3.0
