Gebruik
Voorzetapparatuur met drievoudige
minihendel en 5e functie bedienen
OPMERKING
Om technische redenen kan voorzetappara-
tuur met klemfunctie niet worden bediend met
de 5e functie.
OPMERKING

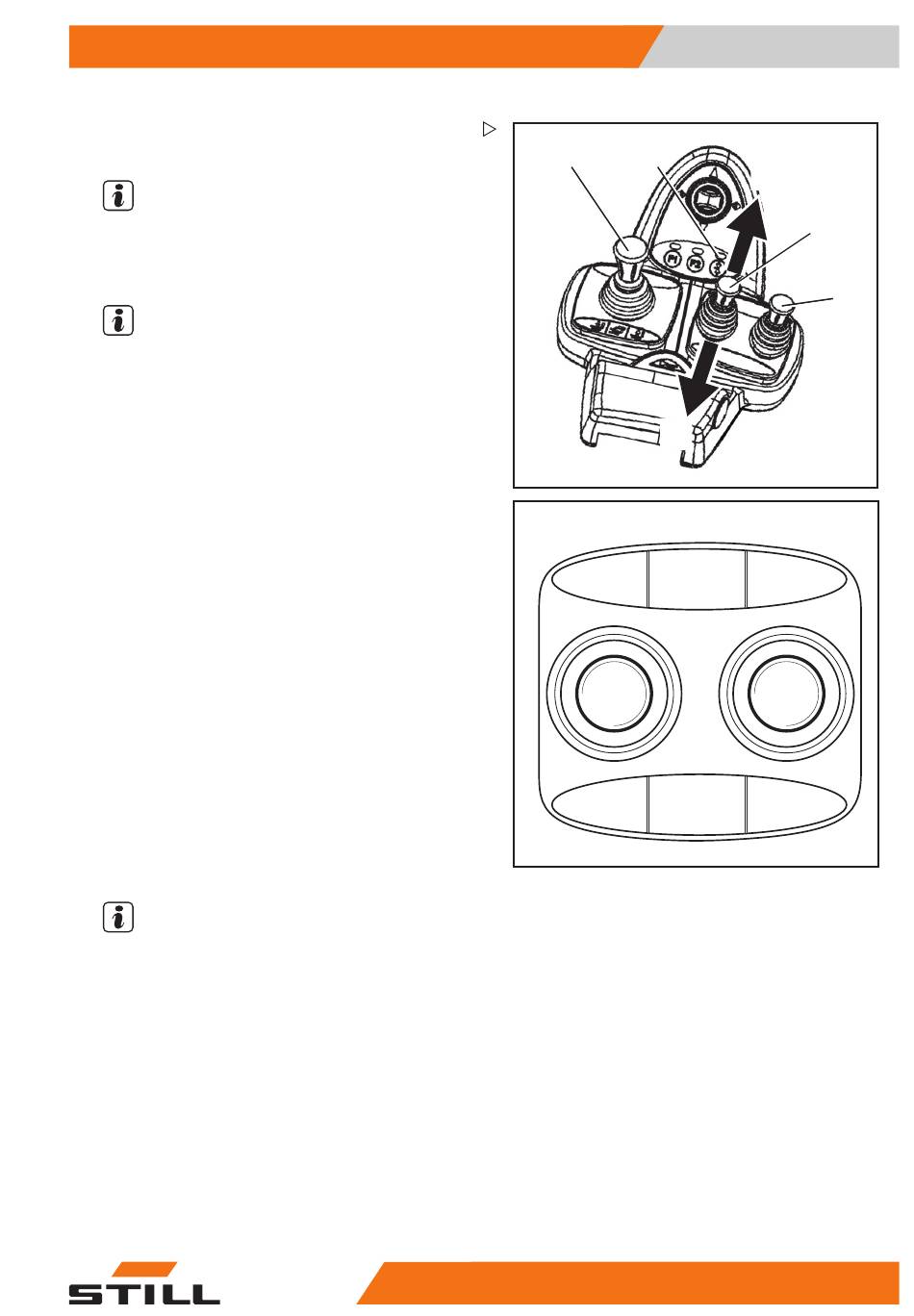

Met de 360°-hendel (3) voor de "hefmast"
en bedieningshendels (1) en (2) worden vier
hydraulische functies bediend. De aanduiding
"5e functie" heeft daarop betrekking, dat door
omschakeling met behulp van de functietoets
(4) er met de bedieningshendel (1) de 5e
hydraulische functie kan worden aangestuurd.
De pictogrammen op de bedieningshendels
tonen de respectieve functies die met deze
hendels worden bediend.
Daarbij geldt in principe het volgende:
– Bedien de functietoets (4) voor de "5e
functie" en beweeg de bedieningshendel
(1) in de richting van (E).
Het voorzetapparaat beweegt overeenkom-
stig het pictogram op positie (E).
– Bedien de functietoets (4) voor de "5e
functie" en beweeg de bedieningshendel
(1) in de richting van (F).
Het voorzetapparaat beweegt overeenkom-
stig het pictogram op positie (F).
OPMERKING
De pictogrammen zijn afhankelijk van het
gemonteerde voorzetapparaat aangebracht.
Als er een voorzetapparaat met andere
functies wordt gemonteerd, moet worden
gecontroleerd of de pictogrammen het juiste
weergeven. Als dit niet het geval is, dienen de
pictogrammen te worden vervangen.
– Neem indien nodig contact op met het
geautoriseerde servicecentrum.
174764 NL - 01/2018
Voorzetapparatuur
3
4
F
E
F
4
E
1
2
5060_003-120_V2
211
