RID14
Elektrische aansluiting
Is de maximale lengte van de aftakleidingen conform de veldbusspecificaties
aangehouden?
Is de veldbuskabel volledig afgeschermd (90%) en correct geaard?
6
Bedieningsmogelijkheden
6.1
Overzicht van de bedieningsmogelijkheden
6.1.1
Display
1
2
3
1a
4
8

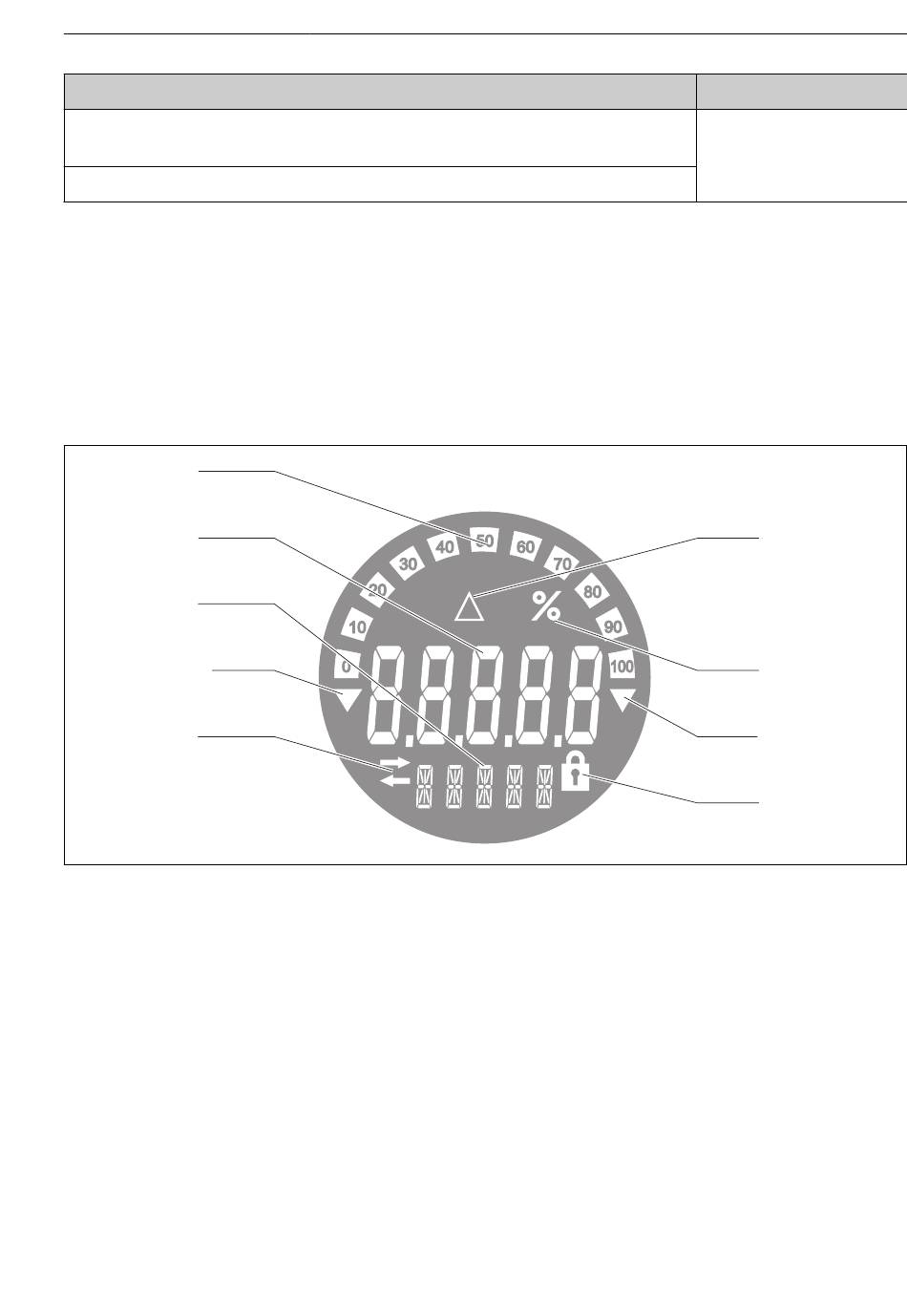

LC-display van het veldaanwijsinstrument
1
Weergave staafdiagram in stappen van 10% met indicatoren voor onderschrijding (pos. 1a) en
overschrijding (pos. 1b) van het bereik
2
Meetwaardedisplay, statusindicatie "Status slechte meetwaarde"
3
14-segment display voor eenheden en meldingen
4
"Communicatie"-symbool
5
Symbool "Parameters kunnen niet worden gewijzigd"
6
Eenheid "%"
7
Symbool "Status onzekere meetwaarde"
Het LC-display met achtergrondverlichting bevat een balkdiagram (0-100) en pijlen om
meetwaarde over en -onderschrijding van het meetbereik aan te geven. Analoge
proceswaarden, digitale status- en storingscode worden getoond in het 7-segment gebied.
Hier kunnen maximaal 8 waardes worden getoond met een wisselingstijd tussen 2 en 20
Endress+Hauser
!
Bedieningsmogelijkheden
Opmerkingen
7
6
1b
5
A0012574
