Elektrische aansluiting
5.2
Aansluiten van het meetinstrument
5.2.1
Aansluiten van de kabel op het velddisplay
Ga als volgt verder om het velddisplay aan te sluiten:
3.
2.
4

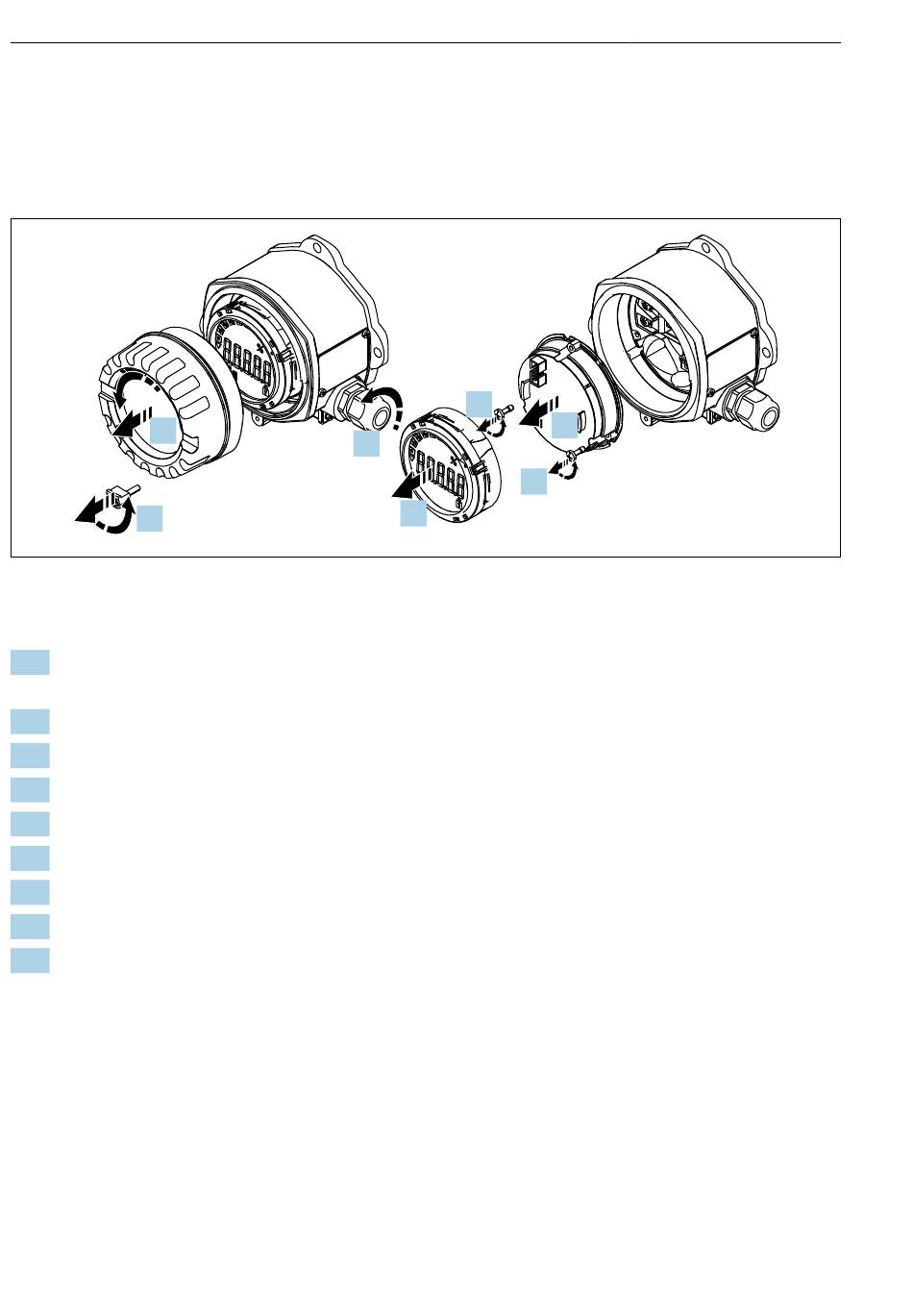

Openen van de behuizing van het veldaanwijsinstrument
1.
Open de kabelwartel of verwijder de kabelwartel om een veldbusconnector (optioneel
accessoire) te gebruiken.
2.
Verwijder de dekselklem..
3.
Verwijder de deksel.
4.
Verwijder het display.
5.
Verwijder de schroeven van de elektronica.
6.
Verwijder de elektronicamodule.
7.
Plaats de kabel door de kabelwartel of schroef de veldbusconnector in de behuizing.
8.
Sluit de kabel aan → 5, 13
9.
Montage in omgekeerde volgorde.
12
5.
1.
5.
4.
6.
Endress+Hauser
RID14
A0012568
