Montage en opstelling
Mantel montage TRYON MK 552 tot 1017

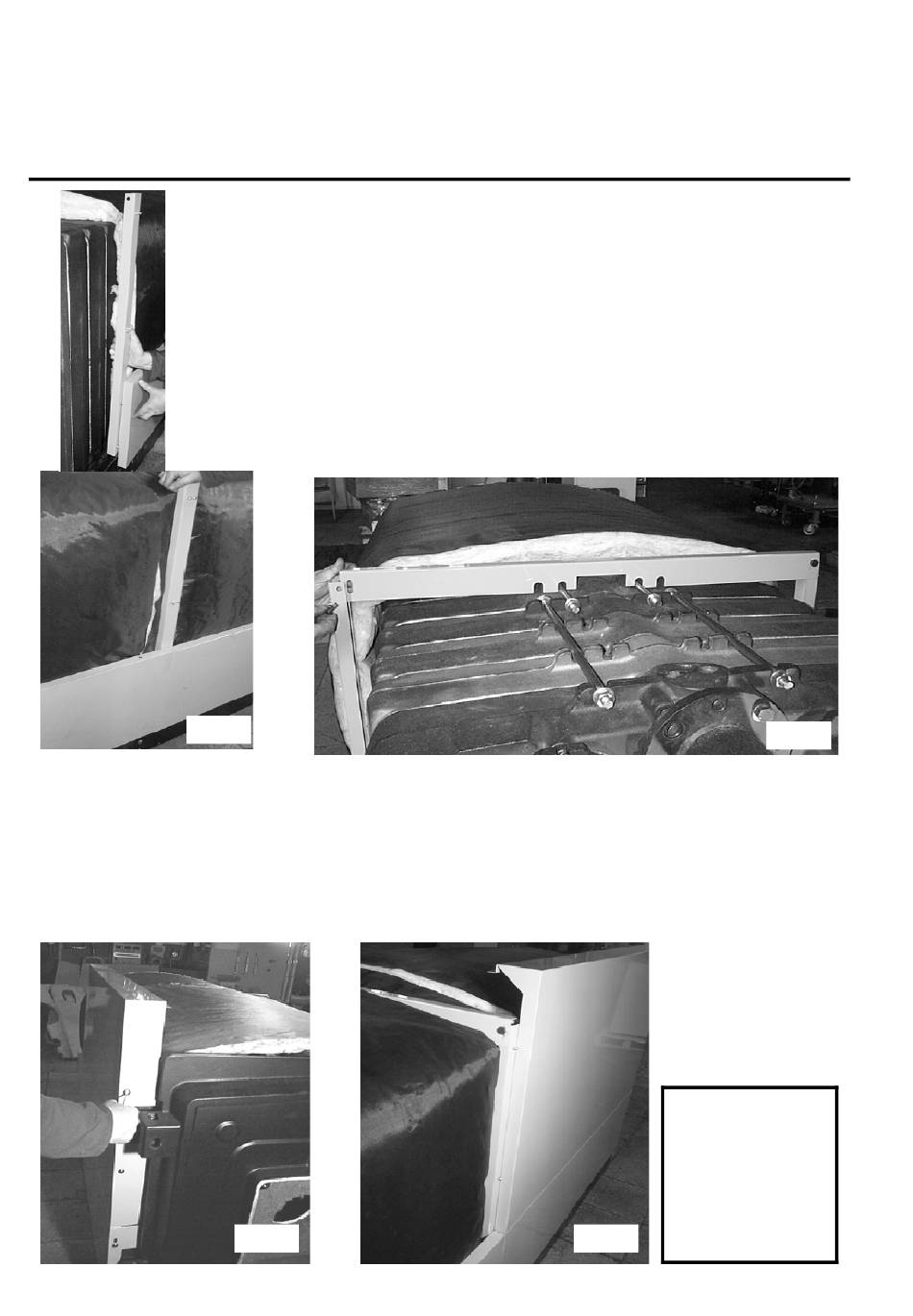

Fig. 35
8. Plaats een speciale pin (248) door middel van een moer M4 (214, 215) op elke L en R boven zijmantel-
stuk. Deze speciale pinnen helpen de bovenste manteldelen beschermen tegen trillingen tijdens de werking.
Plaats L en R bovenste voorkant zijmantelstukken (L 253, R 252) in passende bovendelen en maak ze vast
aan de voorste mantelsteunen met 2 speciale M8x20 stelschroeven (248) zoals op fig. 38. Zorg ervoor dat de
pinnen (264) van onderdeel nr. 262 passen in de overeenstemmende gaten van de zijmantelstukken.
9. Monteer L en R bovenste achterste zijmantelstukken (L 255, R 254) op de onderste op dezelfde manier.
Volg dezelfde werkwijze als voor de TRYON 3MK 320-494 reeksen voor assemblage van bovenste mantel-
stukken.
18
6. Plaats 8 assemblagepinnen (264) in de voorziene plaatsen op elk vertikaal basiska-
der. Bevestig het vertikale basiskader aan het (voorste, onderste) mantelstuk aan de
zijkant (256 en 257). Plaats daartoe eerst de speciale assemblage pinnen (264) in de
gaten van de delen met nr. 256 en 257 en duw vervolgens deel 262 naar beneden. (zie
fig.35). Bevestig bovenste mantelsteun (263) aan L en R vertikaal kader met M8x20
stelschroeven (245) en A9 afdichtingsringen (246). (Zie fig. 37) Deel nr. 263 mag met
de geplooide kant zowel naar voor als naar achter geplaatst worden.
7. Plaats de resterende delen van de ketelblokisolatie (265, 266). Indien de bovenste
mantelsteun de plaatsing van de isolatie hindert, snij dan een stuk van de isolatie.
Fig. 36
Fig. 38
NUMMERS TUSSEN
DE HAAKJES VER-
WIJZEN NAAR ON-
DERDELENLIJST
PAGINA 30
Fig. 39
Fig. 37
