Montage brander
Branderkeuze
MODEL
TRYON 3 MK 320
TRYON 3 MK 376
TRYON 3 MK 436
TRYON 3 MK 494
TRYON 3 MK 552
TRYON 3 MK 611
TRYON 3 MK 669
TRYON 3 MK 727
TRYON 3 MK 785
TRYON 3 MK 843
TRYON 3 MK 901
TRYON 3 MK 959
TRYON 3 MK 1017

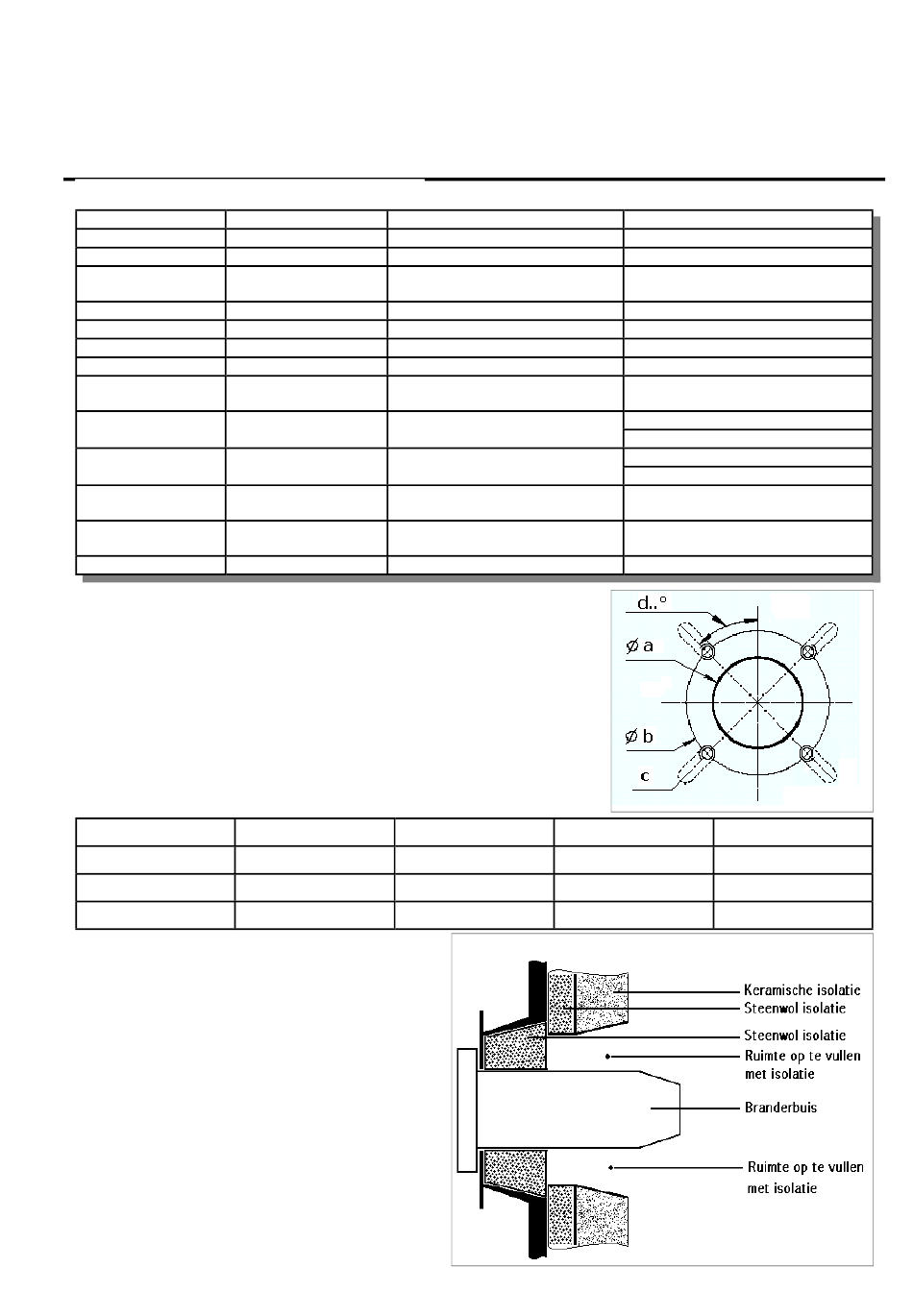

Montage brander
Demonteer de montageplaat brander (61) van de frontdeur. Teken vol-
gens fig. 42 de openingen en tapgaten over volgens de overeenstem-
mende brander. Hou rekening met onderstaande tabel en type brander.
U kunt de afdichtingsring van de flens als mal gebruiken.
Maak de opening voor de brandermond en tap de gaten.
Monteer de montageplaat brander opnieuw op de frontdeur.
Monteer de branderflens met afdichtingsring op de montageplaat bran-
der.
Bevestig de brander op de branderflens, schuif de branderbuis voorzich-
tig door de opening in de frontdeur . Voorkom dat de vuurvaste bekle-
ding in de frontdeur beschadigd wordt.
BRANDER TYPE
LO 04. ....
LO 05. ....
LO 06. ....
Belangrijk
DE OPEN RUIMTE TUSSEN DE BRANDER-
BUIS EN DE VUURVASTE BEKLEDING
VAN DE FRONTDEUR DIENT OPGEVULD
TE WORDEN MET HITTEBESTENDIGE MA-
TERIAAL (NIET MEEGELEVERD)
Zie fig. 33
VERMOGEN IN kW
MAZOUTBRANDER VECTRON
320
L04.410 DUO KN
376
L04.500 DUO KN
436
L05.700 DUO KN
494
L05.700 DUO KN
552
L05.700 DUO KN
611
L05.1000 DUO KN
669
L05.1000 DUO KN
727
L05.1000 DUO KN
785
L05.1000 DUO KN
843
L05.1000 DUO KN
901
L06.1600 DUO KN
959
L06.1600 DUO KN
1017
L06.1600 DUO KN
Ø a in mm
140
172 ... 195
250
Ø b in mm
165 ... 220
4 x M 10
220 ... 260
4 x M 10
300 ... 400
4 x M 12
DOORSNEDE FRONTDEUR
GASBRANDER VECTRON
G04.430 DUO PLUS KN
G04.520 DUO PLUS KN
G04.520 DUO PLUS KN
G04.570 DUO VARIO KN
G05.700 DUO PLUS KN
G05.700 DUO PLUS KN
G05.1000 DUO PLUS KN
G05.1000 DUO PLUS KN
G05.1000 DUO PLUS KN(100 mbar)
G06.1200 DUO PLUS KN(25 mbar)
G05.1000 DUO PLUS KN(100 mbar)
G06.1200 DUO PLUS KN(25 mbar)
G05.1000 DUO PLUS KN(100 mbar)
G06.1200 DUO PLUS KN(25 mbar)
G06.1200 DUO PLUS KN(100 mbar)
G06.2100 DUO PLUS KN(25 mbar)
G06.1200 DUO PLUS KN(100 mbar)
G06.2100 DUO PLUS KN(25 mbar)
G06.1200 DUO PLUS KN(100 mbar)
Fig. 42
c
d
45°
45°
45°
Fig. 43
21
