Productbeschrijving
4
Productbeschrijving
4.1
Overzicht – bouwgroepen

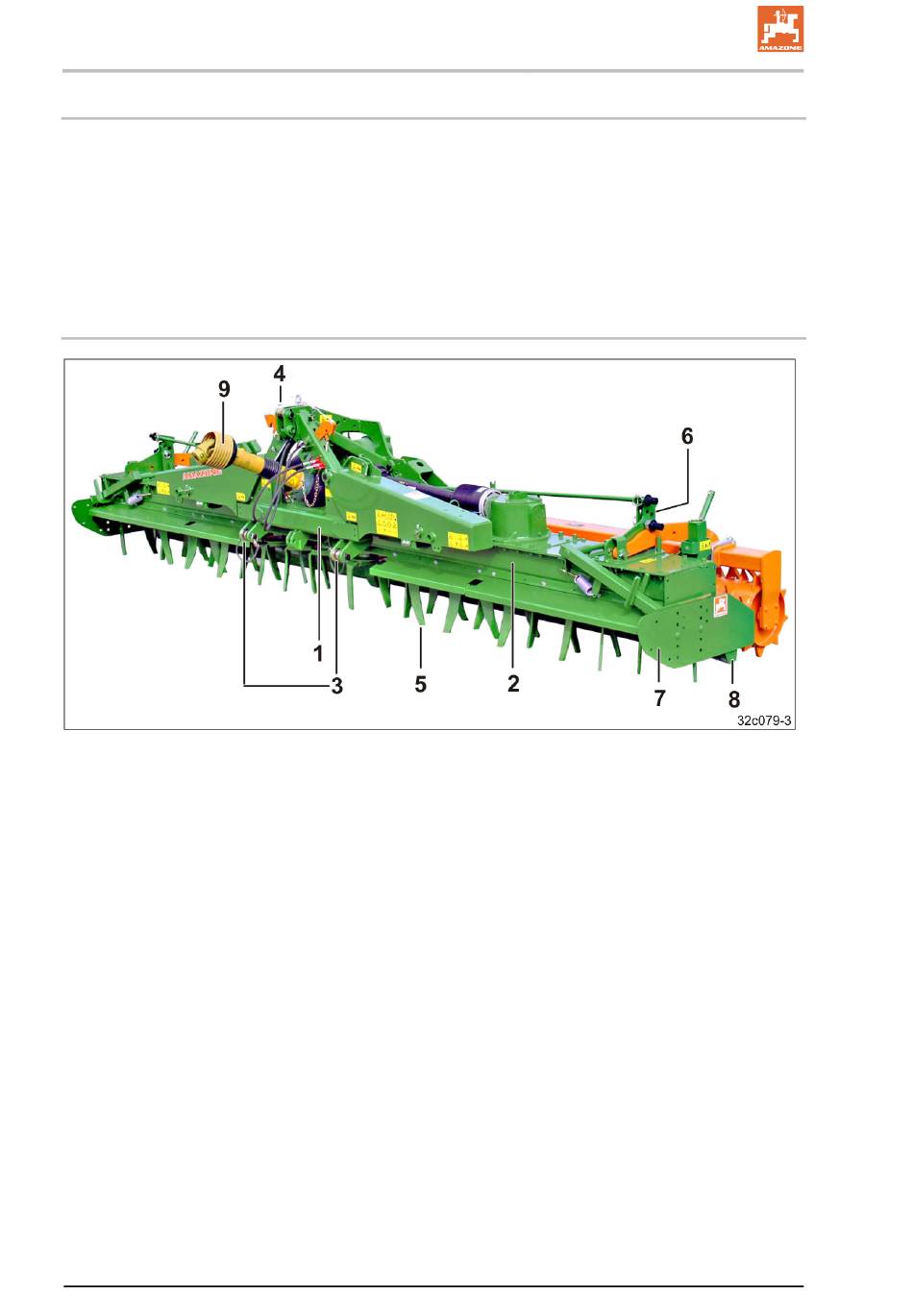

Afb. 6
(1) Machineframe
(2) Machine-elementen
(3) Aansluitpunten trekstangen
(4) Aansluitpunten topstang
(5) Tanden
36
Dit hoofdstuk
geeft een uitgebreid overzicht van de opbouw van de machine;
geeft de benaming van de afzonderlijke bouwgroepen en
stelelementen.
Lees dit hoofdstuk indien mogelijk direct bij de machine. Zo kunt u zich
optimaal vertrouwd maken met de machine.
(6) Segment voor instellen van de werkdiepte
(7) Zijplaat
(8) Egalisatiebalk
(9) Cardanas
KG 4/5/6001-2 BAH0060-5 12.17
