ONDERHOUD
DEMONTAGE, CONTROLE EN TERUGPLAATSING VAN DE ELEKTRODE VAN
DE BRANDER
Voorwaarden
•
Brander gedemonteerd (Zie "Demontage en terugplaatsing van de brander" op pag. 32)
Demontageprocedure
1.

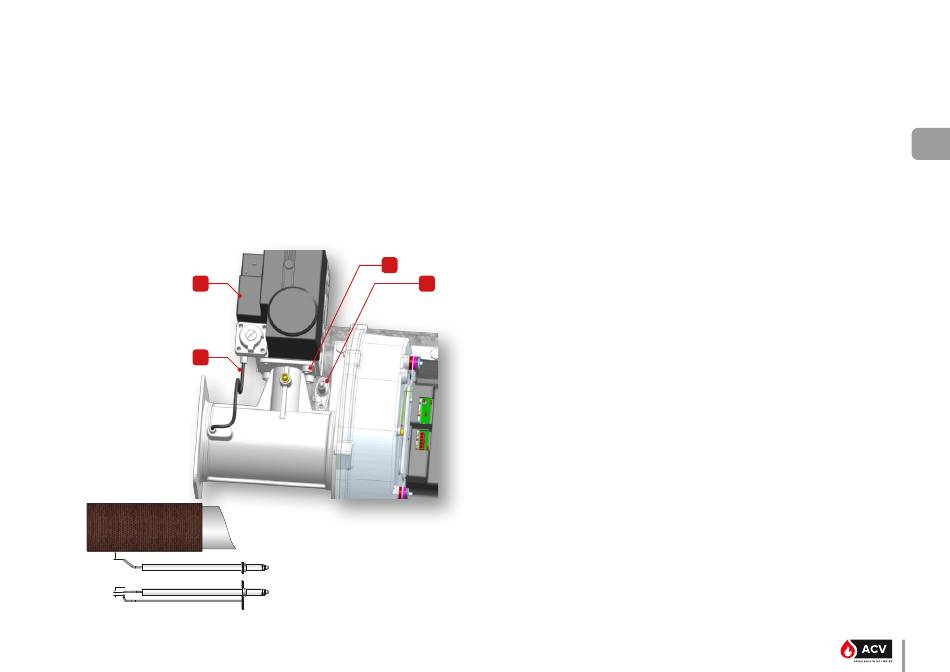

Ontkoppel de buis (1) van de gasklep (2).
2.
Verwijder 4 schroeven (3) van de bovenkant van de gasklep (2). Bewaar ze voor de latere terug-
plaatsing.
3.
Verwijder twee schroeven (4) van de elektrode. Bewaar ze voor de latere terugplaatsing.
Controle en terugplaatsingprocedure
1.
Controleer of de uiteinden van de elektrodedraden uitgelijnd zijn, in overeenstemming met het
onderstaande schema. De
elektrode vervangen indien
nodig.
2.
Installeer de elektrode met
een nieuwe dichting en de 2
2
bewaarde schroeven (4).
3.
Controleer de positie en af-
stand van de elektrode, in
overeenstemming met het
onderstaande schema. Af-
stellen indien nodig.
1
4.
Installeer de gasklep (2)
terug met de 4 bewaarde
schroeven (3).
5.
Koppel de buis (1) met de
gasklep (2).
Taken achteraf
•
Plaats de brander terug. Zie
"Demontage en terugplaatsing
van de brander" op pag. 32.
10-15 mm
3 - 5 mm
OPNIEUW IN BEDRIJF STELLEN NA ONDERHOUD
Voorwaarden
•
Alle gedemonteerde onderdelen zijn teruggeplaatst
•
Alle aansluitingen zijn uitgevoerd
•
Stroomtoevoer aan
•
Gastoevoer open
•
Hydraulische kring(en) gevuld met water
Procedure
1.
Controleer of de gasaansluitingen vrij zijn van gaslekken.
2.
Breng het toestel onder spanning met de aan/uit-schakelaar
3.
Zet het toestel op het maximale vermogen en controleer of er geen lekken van verbrandingsgassen
optreden.
4.
Controleer de gasdruk en de CO
der" op pag. 30.
Taken achteraf
3
Niet van toepassing
4
