GEBRUIKERSGIDS

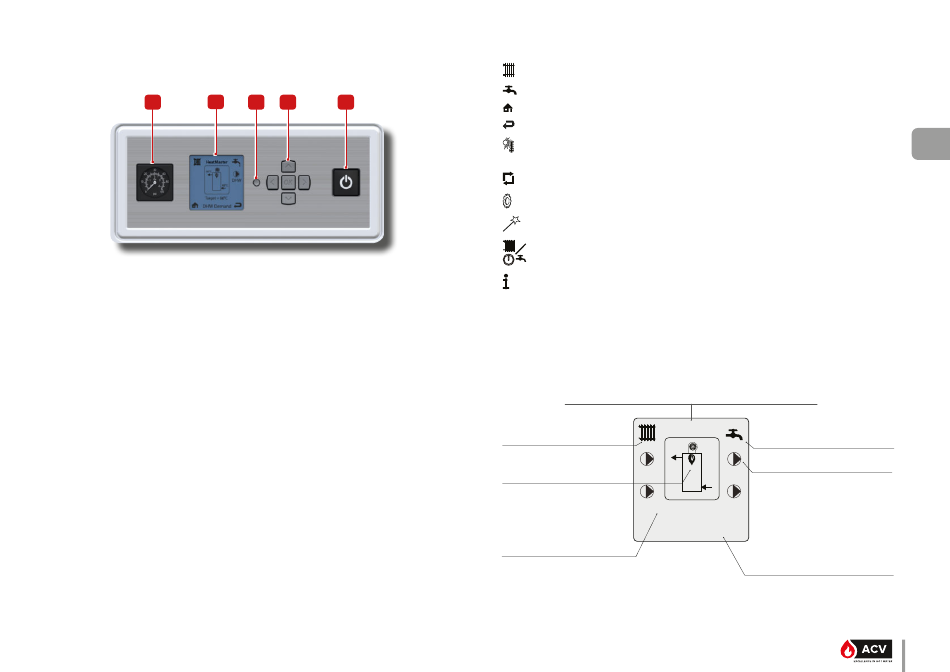

BEDIENINGSPANEEL EN SCHERM
1
2
Beschrijving bedieningspaneel
1.
Drukmeter - Geeft de druk van de primaire kring aan (min. 1 bar wanneer koud).
2.
LCD-scherm ACVMAX - Dit is de interface voor de instelling van de ketel, waarop ook de waarden
in bedrijf, de foutcodes en de status van de ketel weergegeven worden. Deze instelinterface maakt
gebruik van een aantal schermen en menu's die informatie en/of iconen bevatten. De belangrijkste
iconen worden hierna in detail besproken.
3.
Toets installateur- Toets waarmee de installateur zich toegang kan verschaffen tot de menu's van
de instelinterface om het systeem te configureren.
4.
Pijltjestoetsen en toets OK - Toetsen voor de navigatie in de schermen van de ACVMAX, voor de
instelling van de ketel en installatie, voor de wijziging (verhoging/verlaging) van de weergegeven
waarden, voor de bevestiging van de gekozen instellingen en voor de toegang tot de functie Snel
instellen. De toets OK dient ook gebruikt te worden voor het resetten van het toestel als deze in
storing is gegaan (volg de instructies op het scherm).
5.
AAN/UIT-hoofdschakelaar van het toestel - Om het toestel AAN en UIT te zetten.
Voornaamste instellingen van het ACVMAX-scherm
•
Achtergrondverlichting van het scherm - Wordt ingeschakeld wanneer een toets ingedrukt wordt
en blijft gedurende 5 minuten branden nadat de laatste toets ingedrukt is.
•
Schermcontrast - Kan vanuit het openingsscherm ingesteld worden door de toets OK ingedrukt te
houden en tegelijkertijd op de pijltjestoets naar LINKS te drukken. Om het contrast te verhogen of te
verlagen, drukt u op de pijltjestoets OMHOOG of OMLAAG en houdt u tegelijkertijd de pijltjestoets
naar LINKS en de toets OK ingedrukt. Laat de toetsen los en herstart de procedure om het contrast te
verlagen in plaats van te verhogen, en omgekeerd.
3
4
5
HeatMaster 201: A1004320 - 664Y7500 • A_0321
Belangrijkste iconen op het ACVMAX-scherm
Centrale verwarming - wijst op de aanwezigheid van informatie over de verwarmingskring (CV).
Sanitair Warm Water - wijst op de aanwezigheid van informatie over de SWW-kring.
Home - om naar het hoofdscherm terug te keren.
Terug - om naar het vorige scherm terug te keren.
Warm weer afschakeling - wijst op zodra de buitentemperatuur de ingestelde waarde van de
functie bereikt.
Reset - om de fabrieksinstellingen van het systeem te herstellen
Parameters - om naar de instelfuncties van de controller te gaan (taal, eenheden, enz.).
Snel instellen - om naar de parameters te gaan die ingesteld kunnen worden via de functie Snel instellen.
Werking CV/SWW - om de betrokken kring te activeren/deactiveren.
Informatie - om informatie over het toestel te raadplegen.
Basisonderdelen van het openingsscherm :
Het type toestel staat aangegeven aan de boven kant van de display. Het type
en model zijn af fabriek ingesteld.
Het toestel wordt afgebeeld in het midden van het openingsscherm. Hier
vindt u basisinformatie met betrekking tot de werking van het toestel, zoals
de temperatuur van de aanvoer- en retourkringen en de huidige bedrijfsmo-
dus van het toestel
Icoon radiator: wijst op de ontvangst
van een warmtevraag voor de verwar-
1
HeatMaster
mingskring (CV). Een cijfertje 1 of 2 geeft
2
aan welke CV-warmtevraag actief is.
Als de brander van het toestel in werking
84°C
is, wordt een symbool van een vlam weer-
gegeven. De grootte van deze vlam veran-
CV
dert naargelang het verwarmingsregime.
Basisinformatie. De gebruiker kan
P3
met behulp van de pijltjestoetsen naar
Regelwaarde = 85°C
LINKS/RECHTS tussen de gegevens na-
vigeren en de ingestelde temperatuur,
Toestel beveiliging
retourtemperatuur, aanvoertempera-
tuur, SWW-temperatuur en buitentem-
peratuur raadplegen.
Icoon kraan: wijst op de ontvangst van
een warmtevraag voor Sanitair Warm
Water (SWW).
Iconen pompen: tonen welke circulatie-
pompen actief zijn.
SWW
61°C
P4
Status: toont de huidige bedrijfsmodus
van het toestel. Zie "Statusberichten" op
pag. 6.
EN
FR
NL
ES
IT
DE
PL
RU
nl
5
