WAARSCHUWING
GEVAAR VAN BRAND, ONTPLOFFING
EN ELECTRISCHE SCHOKKEN
Om het risico op brand, ontploffing of
elektrische schokken te verlagen:
D Alle elektrische apparatuur mag alleen worden
geïnstalleerd door een bevoegd elektricien.
D Zorg dat u de voorschiften en regels kent die ter
plekke gelden voor bedrading van intrinsiek veilige
circuits in hoog-risicogebieden.
Stof en vreemde stoffen
Voorkom dat er stof of ander vervuilend materiaal in de
debietmeter komt en neem daartoe de volgende voorzorgs-
maatregelen:
D Spoel de materiaalaanvoerleidingen grondig door voor
u de debietmeter installeert.
D Bij de installatie van de koppelingen moet u ervoor
zorgen dat er geen afdichttape in de binnenzijde
van de buis terechtkomt.
D Installeer een materiaalfilter (maasgrootte 149 microns)
vóór de debietmeter.

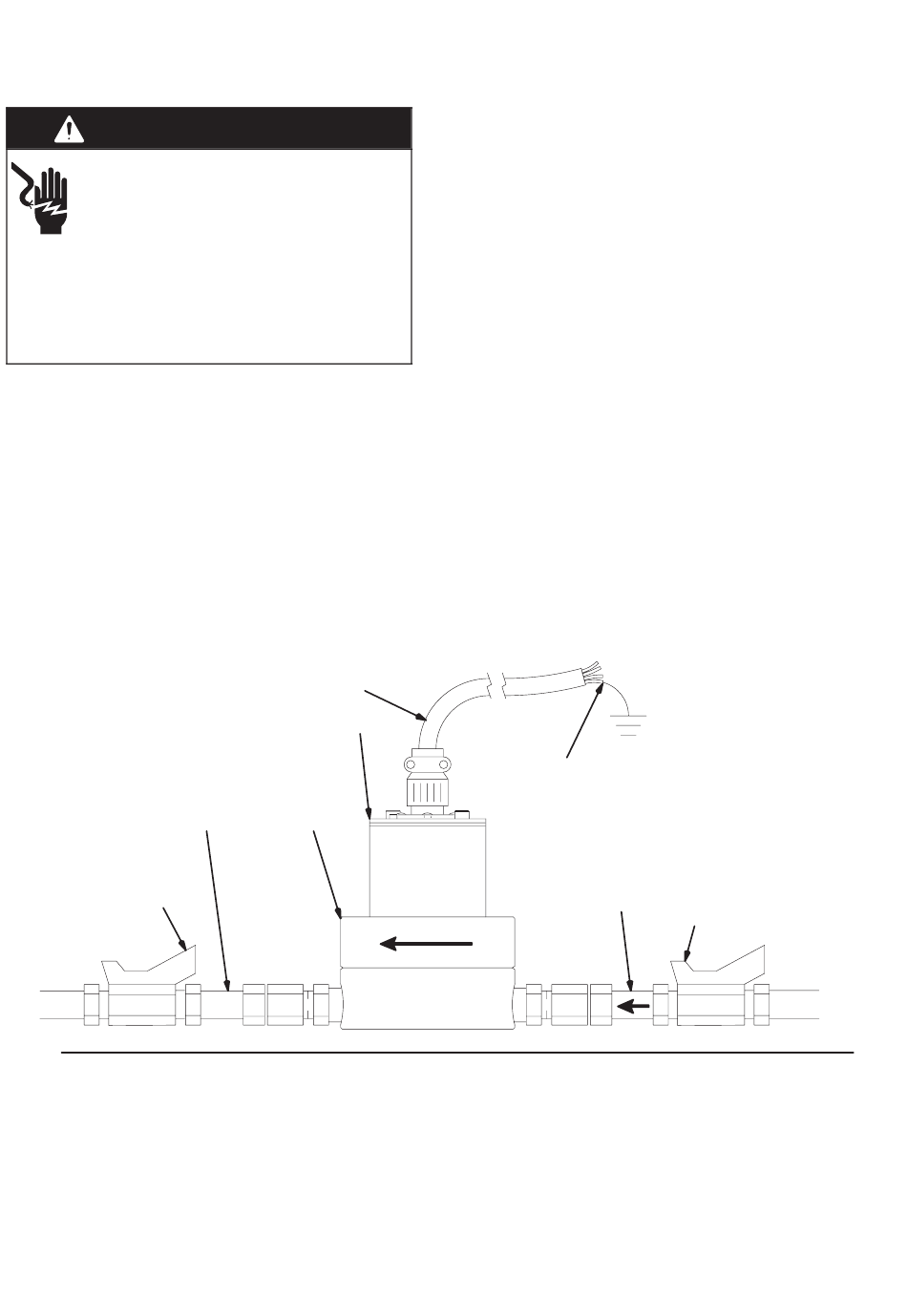

Afgebeeld: G3000 en G3000HR
Materiaalleiding
Materiaalafsluiter
aan de uitlaatzijde
Afb. 1
4
308778
Installatie
Kabel
Elektronische sensor
Stroommeter
De debietmeter installeren
D Het stroomvolume kan alleen worden gemeten op de
plaats waar de debietmeter is aangebracht.
D De debietmeters zijn intrinsiek veilig voor risicogebieden
binnen Klasse ; Divisie 1; Groep D (NEMA 1), wanneer
ze met een intrinsiek veilige voeding en bedrading worden
geïnstalleerd.
Zie ANSI-normen ISA-RP12.6, NEC Artikel 504 en de
Canadese Elektriciteitsvoorschriften Bijlage F.
D Niet meer dan 61 meter kabel gebruiken tussen de meter
en de display.
D Zie Afb. 1 om de debietmeter, de aansluitstekkers
en de materiaalafsluiters te lokaliseren en te installeren.
Installeer een keerklep om terugstroom te voorkomen.
De pijlen op de debietmeter en de keerklep tonen de
stroomrichting van het materiaal.
D Met de afsluiters kunt u de meter isoleren voor onder-
houd.
D Zie de Technische gegevens en de Maattekeningen
voor de afmetingen, de grootte van de inlaat/uitlaat,
de temperatuur en andere specificaties.
Aardings-
beschermhuls
Terugslagventiel
Materiaalafsluiter
aan de inlaatzijde
7379A
