Over deze taak
OPMERKING:
Deze stap is alleen van toepassing op computers die met een standaard aan/uit-knop worden geleverd.

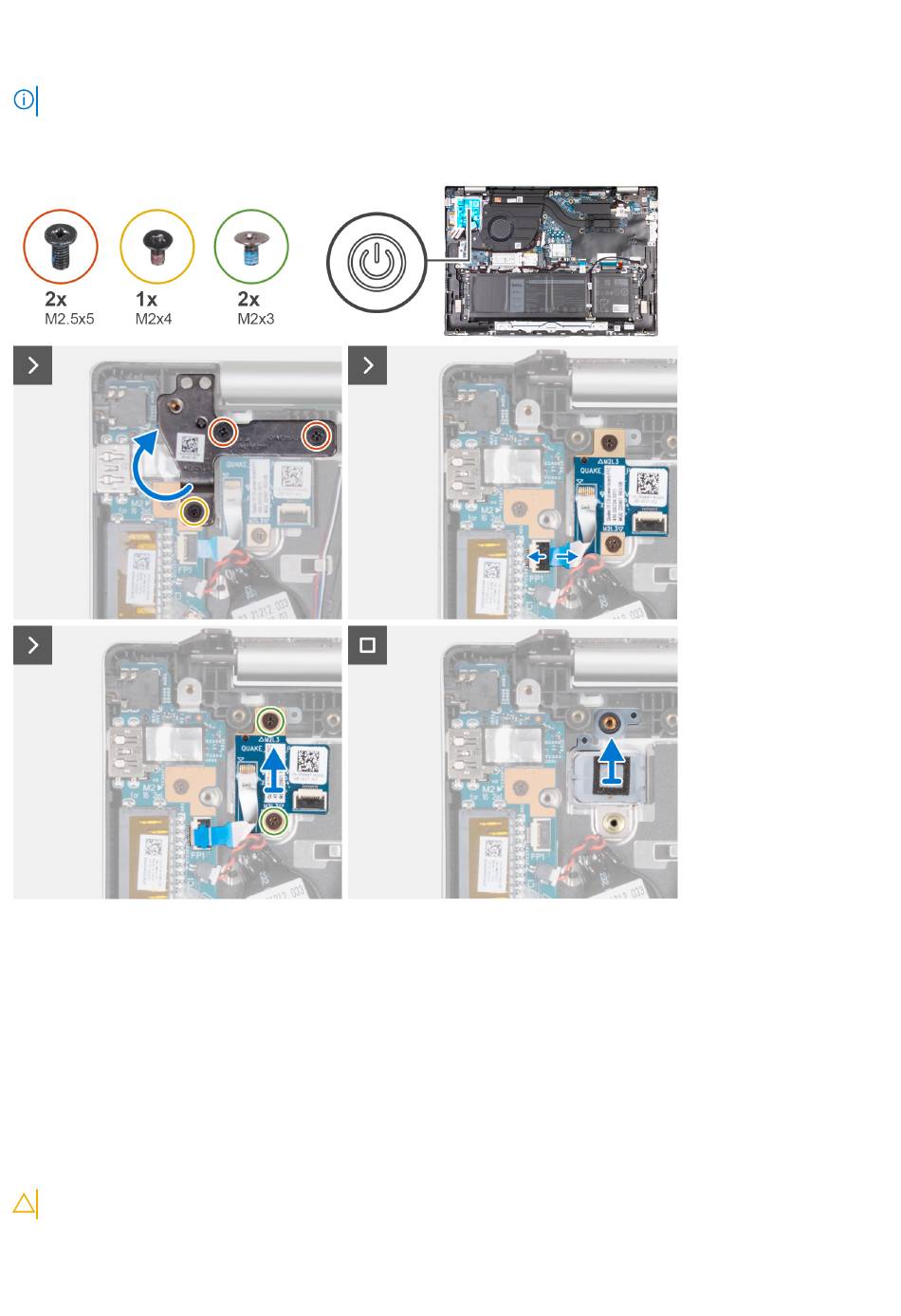

De volgende afbeelding(en) geeft/geven de locatie van de aan/uit-knop aan en biedt/bieden een visuele weergave van de
verwijderingsprocedure.
Stappen
1. Verwijder de twee schroeven (M2.5x5) en de enkele schroef (M2x4) waarmee het linkerbeeldschermscharnier aan de palmsteun- en
toetsenbordeenheid wordt bevestigd.
2. Til de palmsteun- en toetsenbordeenheid op om het linkerbeeldschermscharnier van de palmsteun- en toetsenbordeenheid te tillen.
3. Open de vergrendeling en koppel de kabel van de aan/uit-knopkaart los van de I/O-kaart.
4. Verwijder de twee schroeven (M2x3) waarmee de aan-uitknopkaart aan de palmsteun- en toetsenbordeenheid is bevestigd.
5. Til de aan/uit-knopkaart van de polssteun- en toetsenbordeenheid.
6. Til de aan/uit-knop weg van de polssteun- en toetsenbordeenheid.
De aan/uit-knop plaatsen
WAARSCHUWING:
De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
58
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
