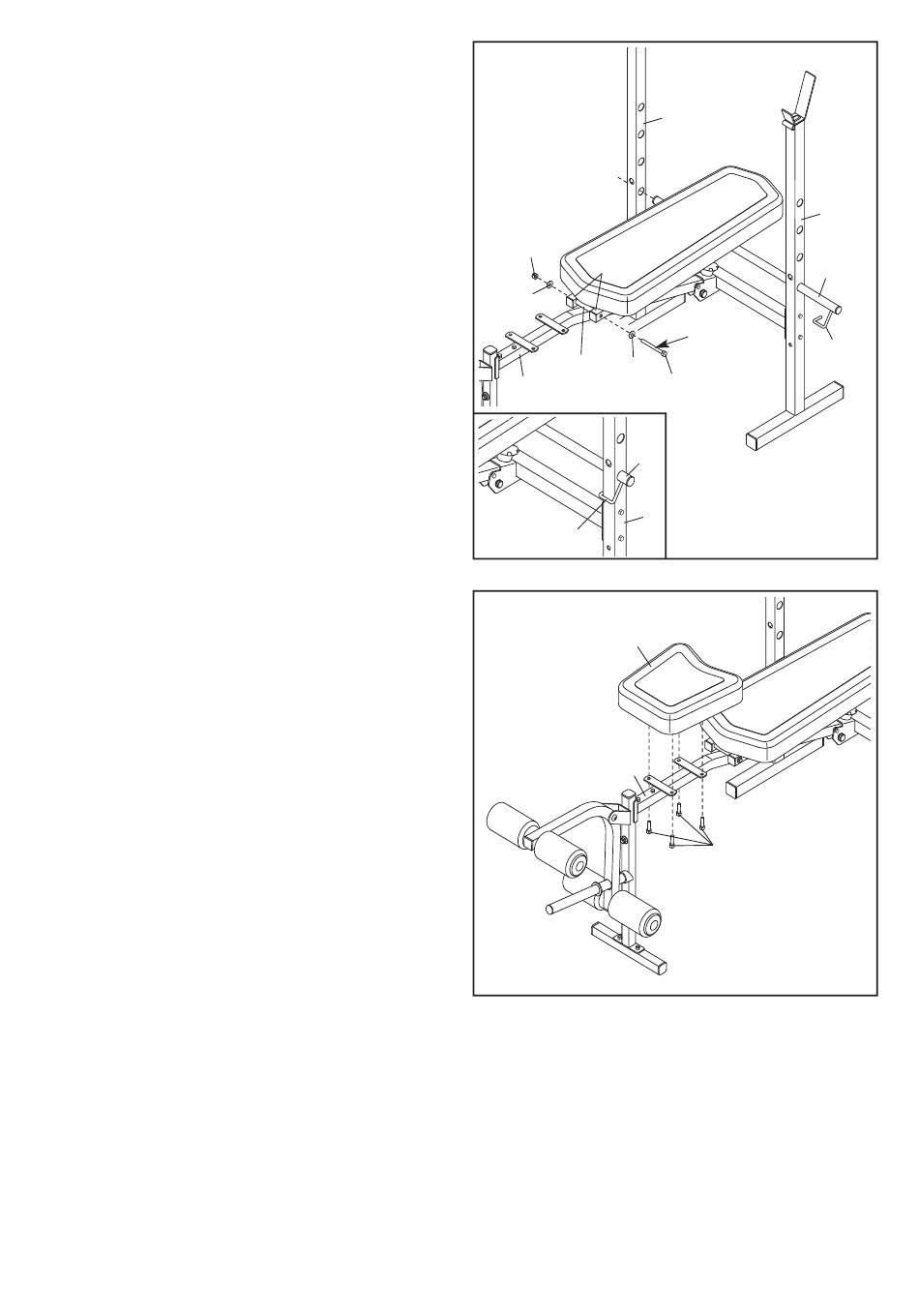

8. Plaats de Rugleuningsteun (7) in een set gaten
in de Staanders (1). Bekijk de inzet-tekening.
Draai de Rugleuningsteun naar de vergrendelde
positie, waarbij de vergrendelpen is gewikkeld
om de Staander.
Breng smeer aan op een M10 x 137mm Bout
(28).
Bevestig het Rugleuningbuizen (5) aan de
gelaste buis op het Onderstel (2) met de M10 x
137mm Bout (28) twee M10 Tussenringen (26)
en een M10 Slotmoer (25). Draai de Slotmoer
niet te vast, de Rugleuningbuizen moeten
makkelijk kunnen draaien.
Zie stap 1–3. Maak de M8 Slotmoeren vast
(13) die in deze stappen worden gebruikt.
Zie stap 7. Draai de vier M6 x 38mm
Schroeven (22) vast.
9. Bevestig dan de Zitting (11) aan de Beugels van
het Onderstel (2) met vier M6 x 16mm
Schroeven (21).
All manuals and user guides at all-guides.com
9
8
25
5
26
Gelaste
26
Buis
2
7
1
Vergrendelpen
9
11
2
1
1
7
Smeer
Vergren-
delpen
28
21
