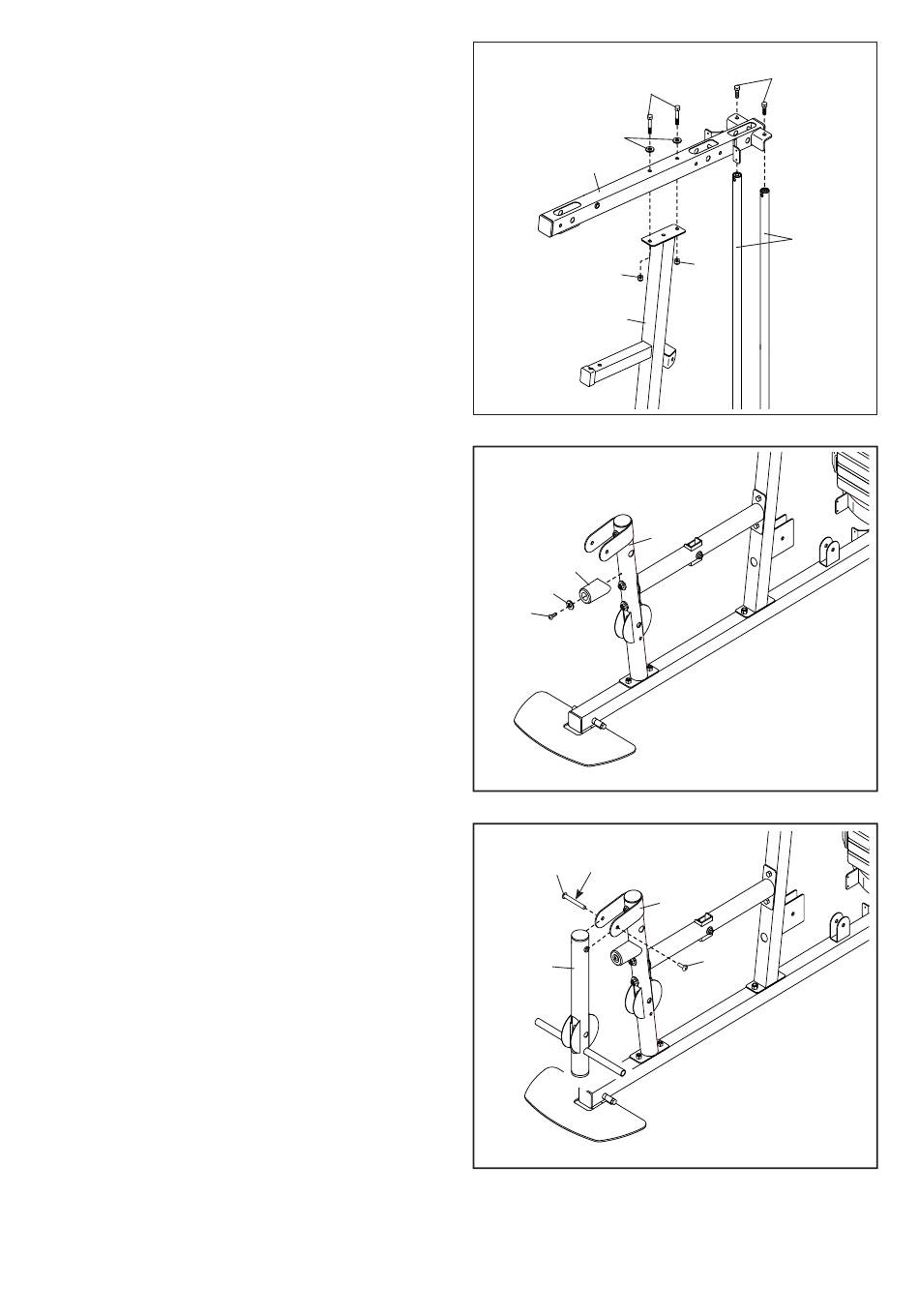

7. Maak het Bovenste Onderstel (4) op de
Staander (3) vast met de twee M10 x 67mm
Bouten (71), twee M10 Tussenringen (57),
en twee M10 Borgmoeren (56). Maak de
Borgmoeren nog niet vast.
Maak het Bovenste Onderstel (4) op de
Gewichtsgeleiders (21) vast met twee M10 x
25mm Schroeven (74). Draai de Schroeven
nog niet vast.
Zie montage stap 2 tot en met stap 7. Draai
de M10 Borgmoeren (56) en de M8 Borgmoeren
(58) vast.
8. Maak de Beenbumper (60) aan het Voorste
Been (7) vast met een M4 x 20mm Zelftappende
Schroef (69) en een M4 Tussenring (33). Zorg
ervoor dat het uiteinde van de Beenbumper
naar boven wijst.
9. Smeer wat vet op een M10 x 64mm
Boutset (76).
Maak de Beencurl (8) aan het Voorste Been (7)
vast met de M10 x 64mm Boutset (76). Zorg dat
de cilinder van de Boutset door beide kanten
van de beugel op het Voorste Been gestoken
is.
All manuals and user guides at all-guides.com
10
7
71
57
4
56
3
8
7
60
33
69
9
Smeer
76
8
74
21
56
7
76
