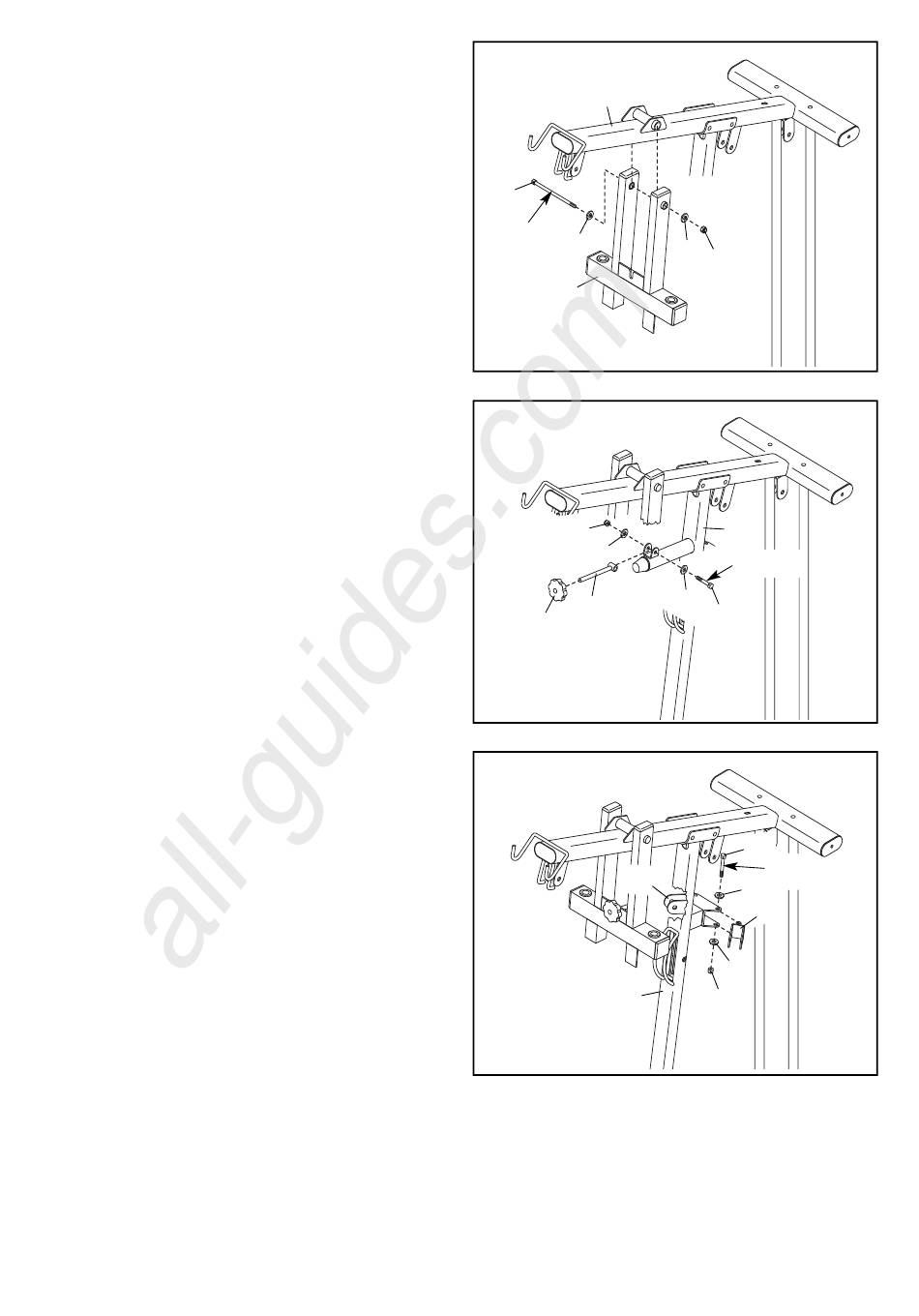

10. Breng vet aan op een 1/2" x 7" Bout (64).
Richt het Onderstel van de Arm (9) zoals
getoond.
Bevestig het Onderstel van de Arm (9) aan het
Bovenste Onderstel (8) met de 1/2" x 7" Bout
(64), twee 1/2" Tussenringen (72), en een 1/2"
Slotmoer (70). Draai de Slotmoer niet te vast
aan; het Onderstel van de Arm moet makke-
lijk kunnen draaien.
11. Breng vet aan op een M8 x 42mm Bout (62).
Houd de Slotstang (46) in de beugel van de
Staander (5). Bevestig de Slotstang met de M8
x 42mm Bout (62), twee Kleinen M8
Tussenringen (74), en een M8 Slotmoer (69).
Draai de M8 Slotmoer niet te vast aan; de
Slotstang moet makkelijk kunnen draaien.
Draai de Vergrendelknop (45) op het uiteinde
van de Slotstang (46).
12. Breng vet aan op een M8 x 63mm Bout (61).
Bevestig de U-beugel (22) aan een uiteinde van
de Staander (5) met de M8 x 63mm Bout (61),
twee Kleinen M8 Tussenringen (74), en een M8
Slotmoer (69). Draai de Slotmoer niet te vast
aan; de U-beugel moet makkelijk kunnen
draaien.
Bevestig de andere U-beugel (22) op
dezelfde wijze aan de Staander (5).
