Opmerking!
X-serie
4 3 2
Klemmenstrook type KL-T 02 06 insteken

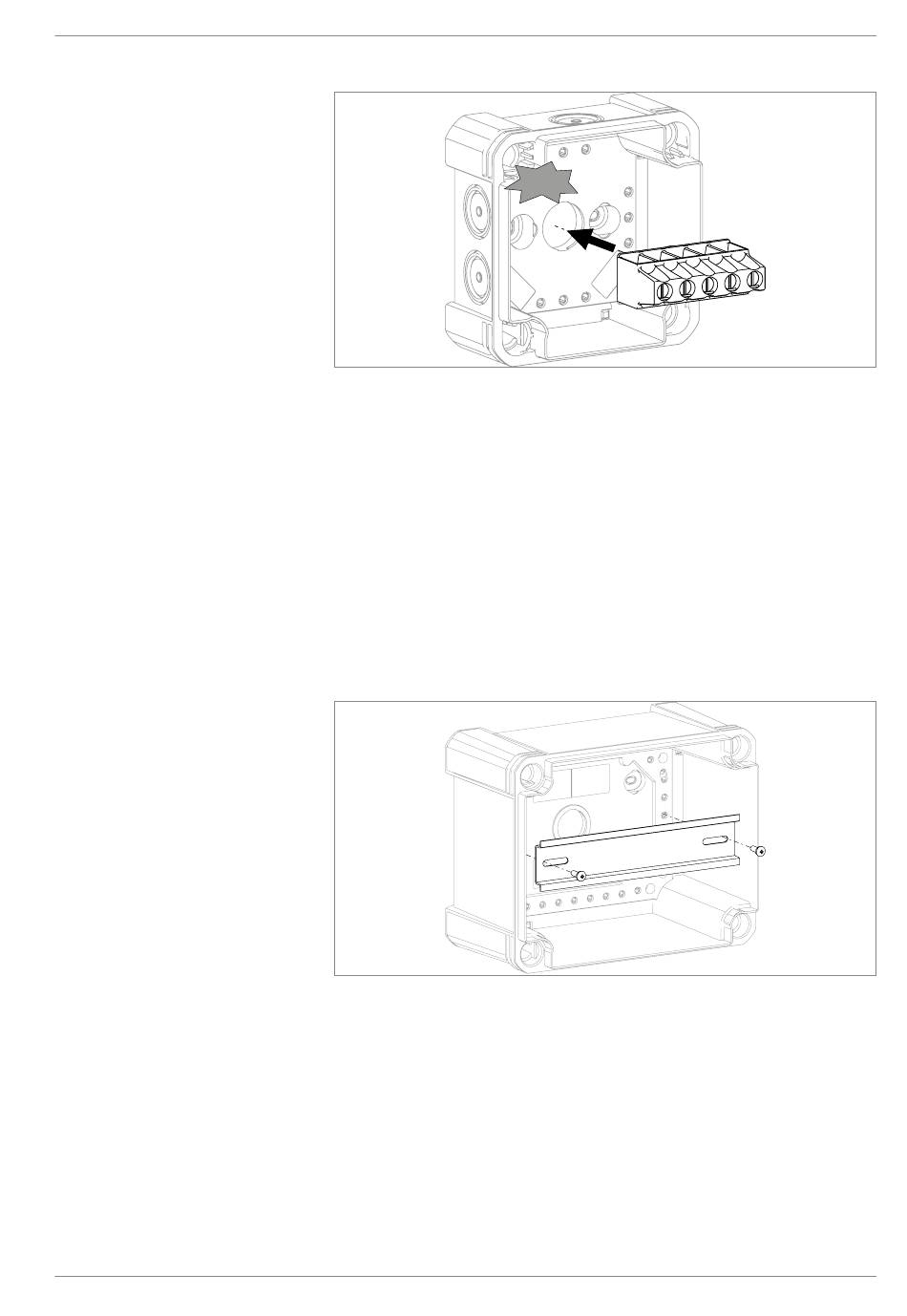

Afb 11:
Klemmenstrook type KL-T 02 06 in kabeldoos plaatsen
1. Klemmenstrook type KL-T 02 06 in de ronde verdieping in het
midden van de kabeldoos steken.
De klemmenstrook klikt met een hoorbaar geluid vast. Deze kan in
gemonteerde toestand om de eigen as worden gedraaid.
4 3 3
DIN-rail zonder drager monteren
De DIN-rail type 2069 kan bij de kabeldozen X06, X10, X16 en X25
met of zonder dragers in de kabeldoos worden gemonteerd. Bij
de kabeldozen X01, X02 en X04 wordt de DIN-rail type 2069 altijd
zonder drager gemonteerd.
Afb 12: DIN-rail type 2069 zonder drager in kabeldoos plaatsen
1. DIN-rail type 2069 met twee bevestigingsschroeven op de bo-
dem van de kabeldoos schroeven.
click
Montage
15 | NL
