Klemmenstrook type KL-T 06 en HLAK op DIN-rail monteren
click
A
B
A

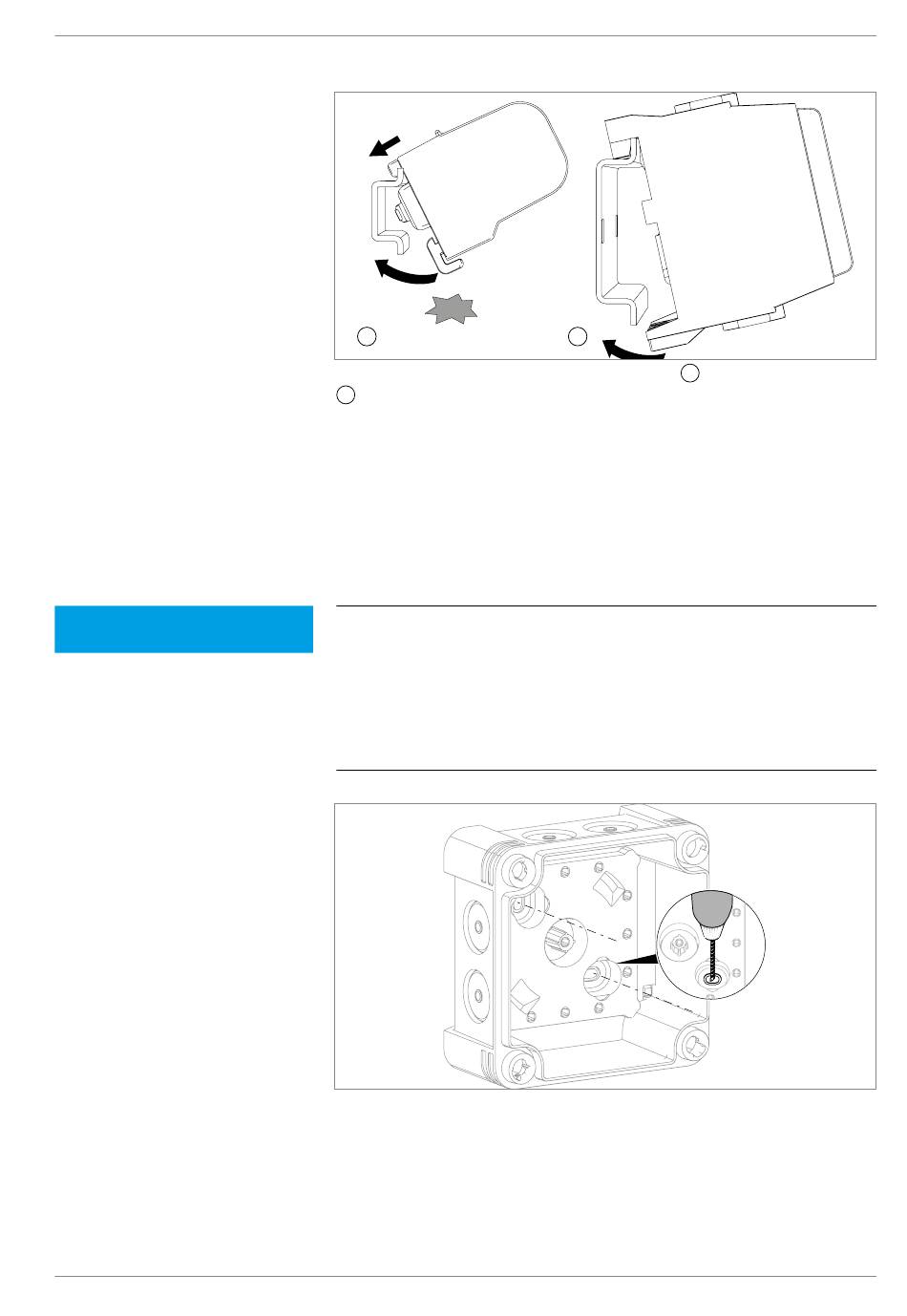

Afb 15:
Klemmenstrook KL-T 06 op DIN-rail 46277
en HLAK op DIN-rail 2069
B
monteren
1. Klemmenstrook met één zijde op DIN-rail plaatsen.
2. Andere zijde van de klemmenstrook naar beneden trekken.
4 4
wandmontage
4 4 1
Kabeldoos door de achterwand aan de wand monteren
Gevaar voor kortsluiting door onvoldoende isolatie!
ATTENTIE
Openliggende schroefkoppen kunnen stroom vanuit de kabeldoos
naar de wand overdragen.
Door de gaten in de achterwand kan vocht in de kabeldozen bin-
nendringen. Kortsluiting kan optreden.
Schroefgaten in de kabeldoos van binnen met afdekkappen slui-
ten.
Afb 16: Gaten in de achterwand boren
1. Gaten in de markeringen in de achterwand boren.
2. Kabeldoos in de gewenste positie tegen de wand houden en de
markeringen op de wand aftekenen.
3. Gaten in de wand boren en pluggen plaatsen.
