GEBRUIKSAANWIJZING
Let op de montagepositie
en -richting.
4
Montagegereedschap
ventielnaald,
Bestelnr. 2309368
3
SW9
1.8 Nm
Montagegereedschap spanschroef,
bestelnr. 2325263
BESTELNUMMER DOC2358832
Goudcontacthuls (10)
Controleer of de goudcontacthuls in het
verlengstuk zit (11). Zo niet, moet de huls
op de weerstand worden geplaatst (12).
Let op inbouwpositie.
2
0.1 Nm
10
11
12
(1)
(4)
B_04793

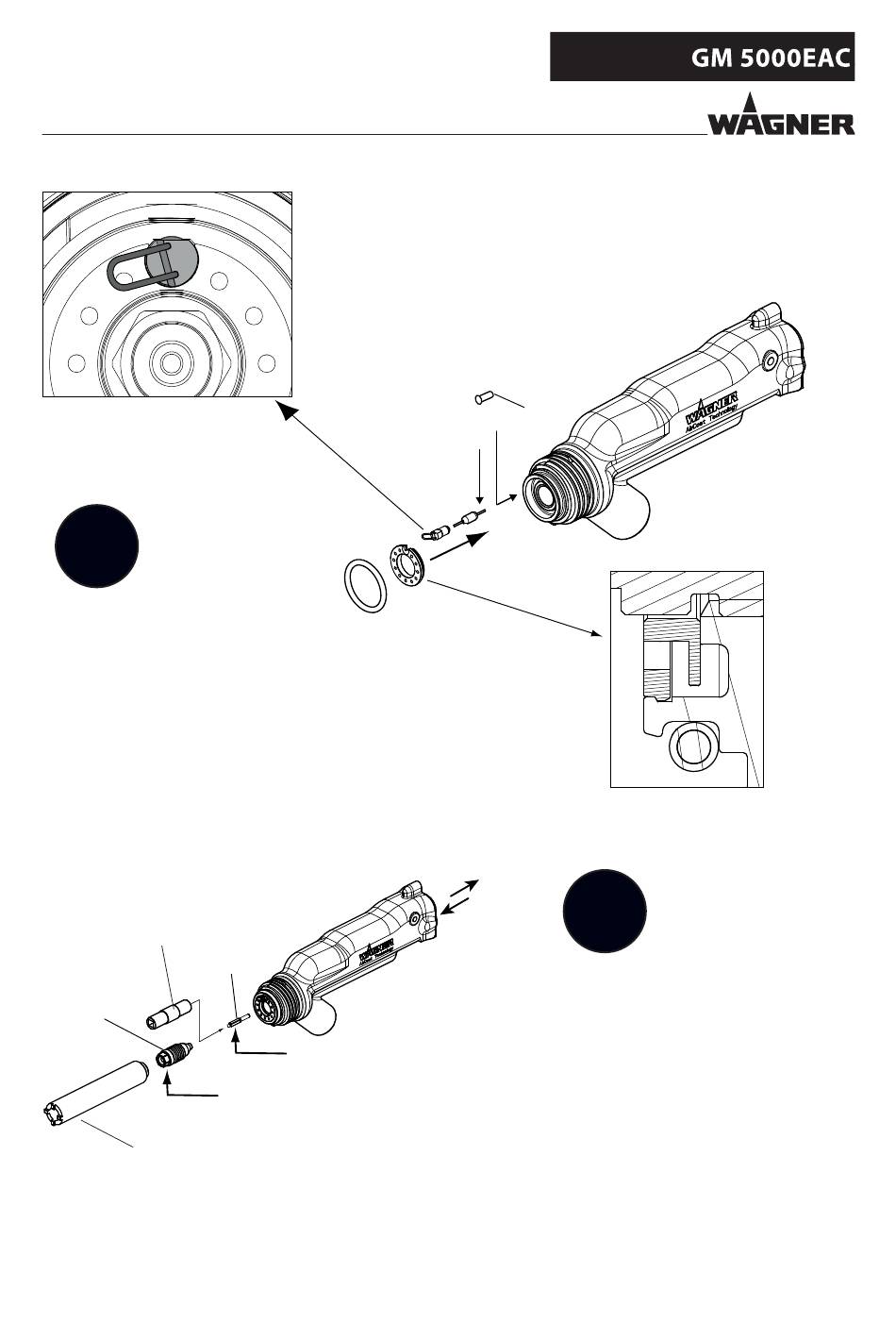

1. Trek de klepstang in de achterste positie, zodat
het afdichtingsdeel niet wordt bekrast (1).
2. Draai de ventielpunt AC (2) met montagegereedschap
met drie vingers slechts heel licht vast.
3. Draai de ventielopname (3) vast met een
montagegereedschap, dop- of ringsleutel (geen
steeksleutel).
4. Schuif de klepstang in de voorste positie (bij de
ventielzitting) (4).
5
B_04379
