Locatievereisten
De ruimten waarin opvoerstations worden geïnstalleerd moeten voldoende groot zijn, zodat naast en boven alle
bedieningselementen, of punten waar onderhoud nodig kan zijn een werkruimte van tenminste 60 cm breed of
hoog beschikbaar is.
Elektrische voeding / aarde:
Driefase aansluiting: 3 x 400 V + N + aarde
Enkelfase voeding: 1 x 230 V + N + aarde
Vereiste zekering:
drie fase aansluiting met 400 V: 3 x 16 A, traag
Enkelfase aansluiting op 230 V: 1 x 16 A, traag
OPM.
Zekeringen, kabeldiameter en spanningsval van de voedingskabel moet voldoen aan
DIN/EN en de relevante regelgeving van het lokale nutsbedrijf.
Eventuele openingen die nodig zijn in wanden of plafonds voor afgifte-, ventilatie- of inlaatleidingen, moeten van
adequate afmetingen zijn zodat de gebruikte openingen afgedicht kunnen worden m.b.v. geluidsabsorberende
materialen.
De inlaatleidingen moeten zo worden gelegd dat er sprake is van een continue afloop van de voorgeschreven
gradiënt naar de inlaatpoorten van de verzameltank
OPM.
Bij het installeren van opvoerstations moeten de geluidsbeschermingsregelgeving in
gebouwen conform DIN 4109 worden aangehouden.
4.2
Installatie van de verzameltank
Bepaal de installatielocatie en plaats de tank zo dat deze op een vlakke ondergrond staat en horizontaal in alle
richtingen.
Borg de verzameltank tegen bewegingen of drijven m.b.v. de pluggen (3) zeskantbouten (2) en ringen (2).
OPGELET
Draai de zeskantbout (2) niet te strak aan, anders kan de verzameltank (1) beschadigd
raken.
OPM.
De verzameltanks van de Sanimat 1000 serie kunnen ook worden geplaatst als
spiegelbeeld.

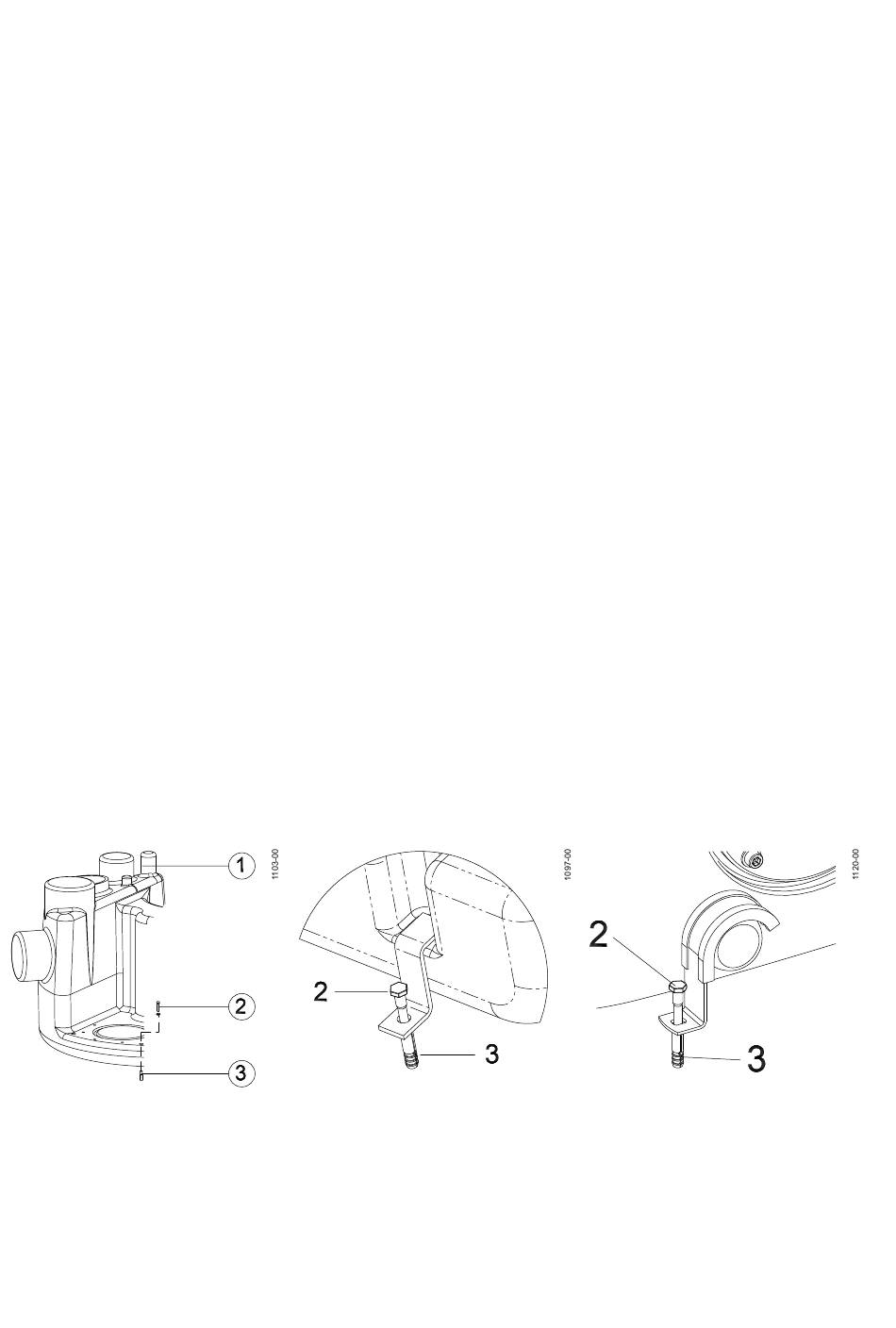

Figuur 9 Installatievoorbeeld
Piranhamat 1002
OPM.
Zeskant houtschroef (2) en plug (3) (niet meegeleverd)
10
Figuur 10 Installatie
Piranhamat 701
Figuur 11 Installatie Sanimat 1000,
1002 en 2002
