4.10
Installatie van de accessoires
4.10.1
Installatie van het afsluitventiel en sok met flens
Plaats de schuifafsluiter DN 80 (7) met platte pakking (8) op de tank afgifteflens DN 80 en draai deze vast
m.b.v. zeskant bouten en moeren. Plaats sok met flens (5) met platte pakking (6) op de schuifafsluiter en draai
deze vast met zeskant bouten en moeren. Druk de flexibele slang (3) op de sok met flens (5) en draai de
klemmen aan (4). Schuif de persleiding (1) in de flexibele slang (3) en draai de klemmen (2) aan.
6006092-02

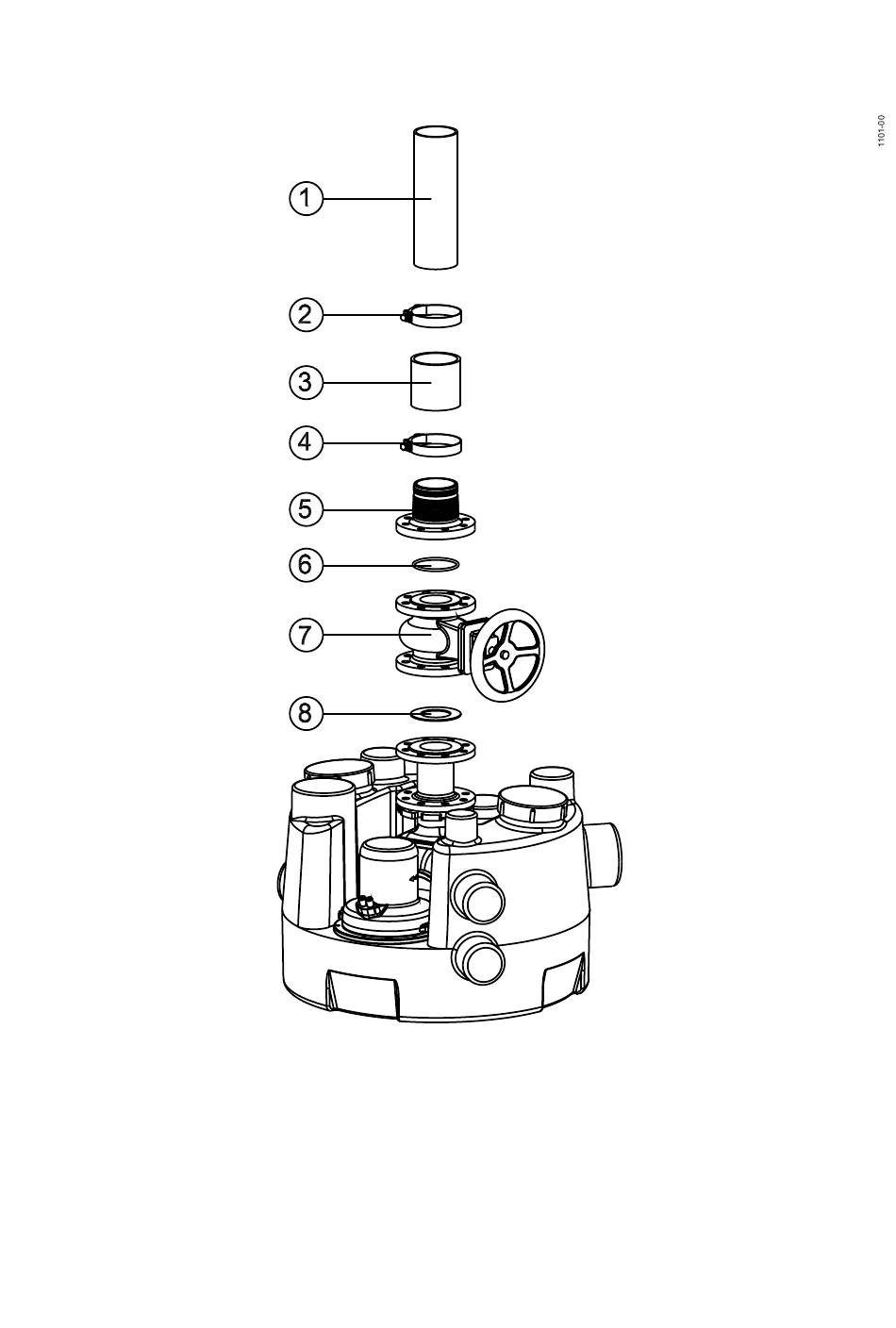

Figuur 16 Installatie van het afsluitventiel en de sok met flens
15
