5.5
Instellen van het
startcommando
Standaard is de softstarter ingesteld voor externe bediening
via klemmen 11, 12 en 13. Om de inbedrijfstelling te
vereenvoudigen, is het mogelijk om start- en stopsignalen te
geven vanaf het bedienpaneel.
2 0 0
2
Standaard:
2 (externe bediening)
Instelbereik:
1, 2, 3
1
Bedienpaneel.
2
Externe bediening.
3
Bediening via seriële communicatie.
Parameter [200] moet op 1 worden ingesteld om bediening
vanaf het bedienpaneel mogelijk te maken.
LET OP: De fabrieksinstelling is 2, externe bediening.
Om vanaf het bedienpaneel te starten en stoppen, wordt de
"START/ STOP" toets gebruikt.
Om te resetten, wordt de "ENTER
gebruikt. Een reset kan zowel worden gegeven wanneer de
motor draait als wanneer de motor gestopt is. Een reset door
middel van het bedienpaneel zal de motor niet starten of
stoppen.
5.6
Bekijken van de motor-
stroom
Stel het display in in menu [100]. U kunt nu de
motorstroom zien op het display.
1 0 0
0. 0
Instelbereik:
0,0-9999 A
CG Drives & Automation 01-5924-03r1
Setting
Besturingsbron
/RESET" toets
Uitlezing
Stroom
5.7
Starten
Start de motor via de "START/STOP"-toets op het
bedienpaneel of door middel van de externe bediening,
aansluitklemmen 11, 12 en 13. Als het startcommando
gegeven wordt, zal de netschakelaar worden geactiveerd door
het relais K1 (aansluitklemmen 21 en 22 van de softstarter).
De motor wordt dan soft gestart.
Stroom (A)
FLC

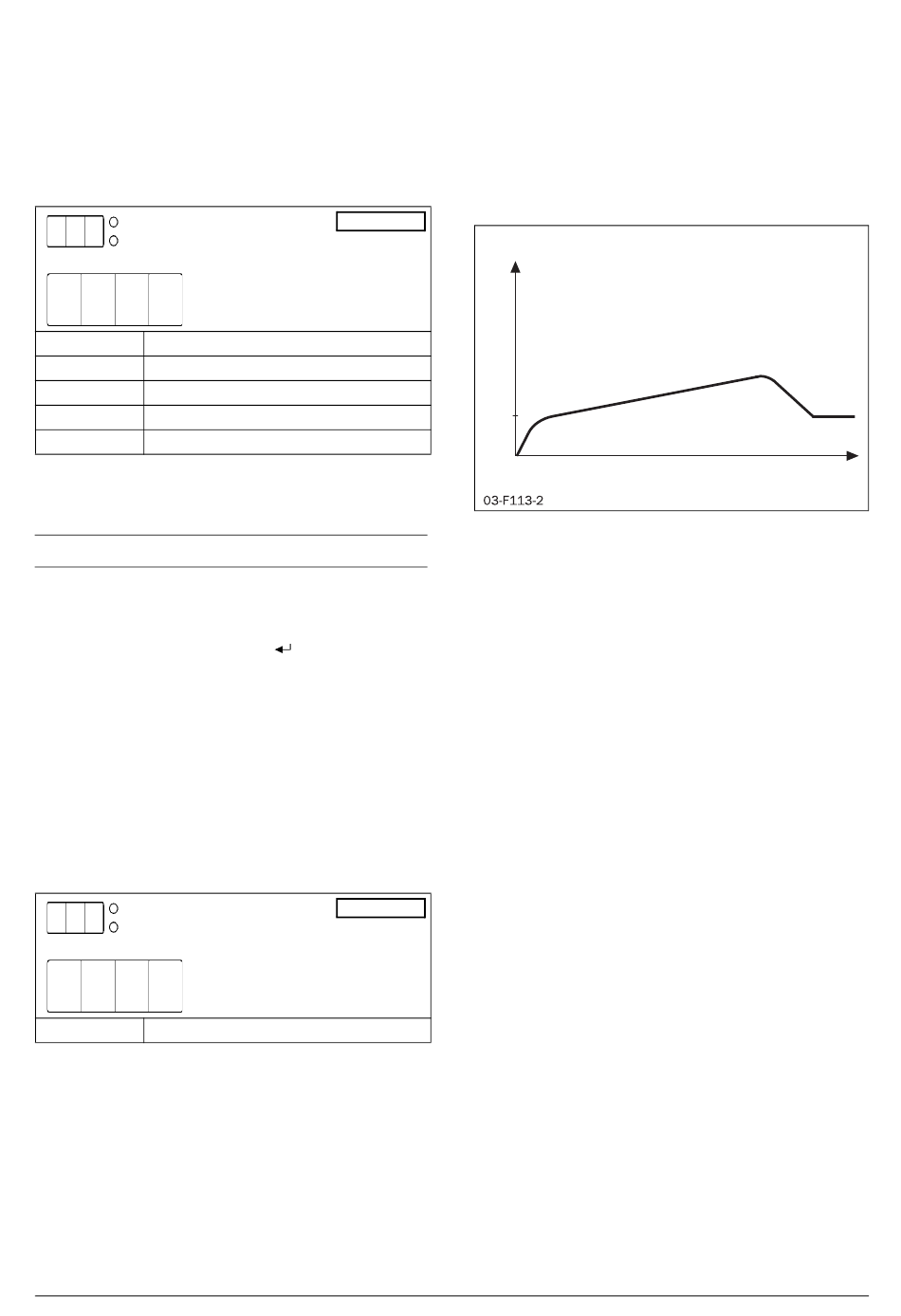

Fig. 26 Voorbeeld van startstroom met gebruik van de stan-
daard koppelbesturing.
Tijd
Hoe te beginnen
31
