Aanduiding van onderdelen
Gebruikershandleiding SEG IV ophalen

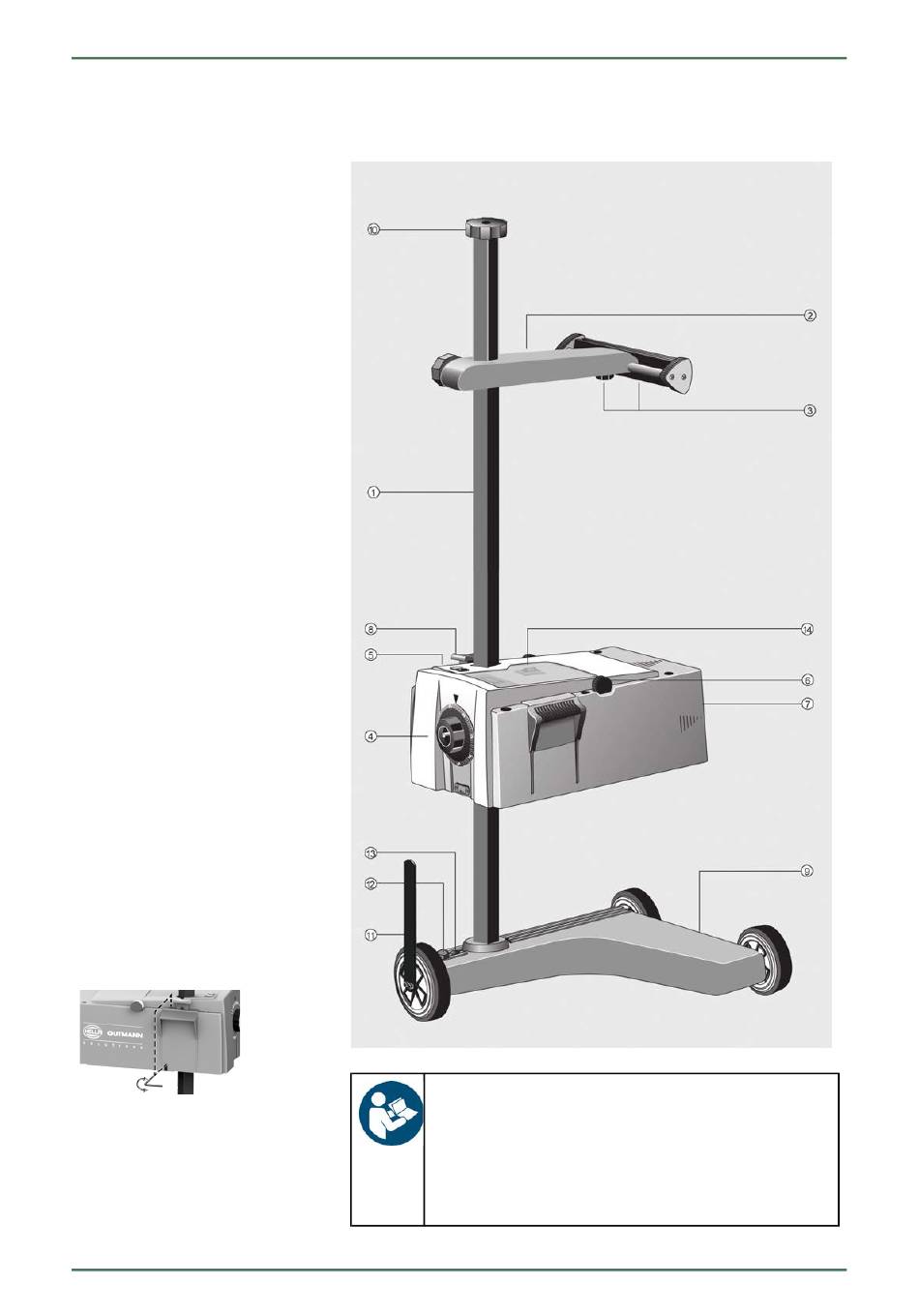

6 Aanduiding van onderdelen
Type 8PA 007 732-301; -311; -321;
-501
Modelgoedkeuring TPN100139420
SEG IV met rubberen loopwielen,
laservizier, digitale lichtmeetinrichting,
laser-positioneringshulp en
excentriekas.
1. Zuil
2. Vizierhouder
3. Breedbandvizier of laservizier met
klemschroef
4. Wiel met schaalverdeling
5. Schakelaar voor foto-elektrische
lichtmeetinrichting
6. Diagnosespiegel met instelwiel
7. Fresnellens
8. Bedieningshendel voor het op en
neer bewegen van de optiekkast
9. Voet met rubberen looprollen voor
toepassing op geschikte
opstelplaatsen
10. Handwiel voor vastzetten van zuil
11. Verstelhendel voor horizontale
uitrichting (uitsluitend bij 8PA 007
732-311; -321; -501)
12. Arreteerschroef op de as voor het
permanent vastzetten van de
horizontale uitrichting (uitsluitend
bij 8PA 007 732-311; -321; -501)
13. Arreteerschroef op de as voor het
permanent vastzetten van de
horizontale uitrichting (uitsluitend
bij 8PA 007 732-311; -321; -501)
14. Waterpas voor horizontale
uitrichting (uitsluitend bij 8PA 007
732-311; -321; -501)
Zijdelingse openingen voor het
nastellen van de glijstukken van de
zuilgeleiding met een zeskantsleutel
SW6.
De glijstukken van de zuilgeleiding
moeten regelmatig worden nagesteld.
12
Afb.: 8PA 007 732-311
BELANGRIJK
Negatieve beïnvloeding van de afbeelding op het test-
beeldscherm
Bekraste fresnellens vervangen (zie Onderdelen)
Reinig de fresnellens uitsluitend met een zachte doek en een
glasreinigingsmiddel.
