Motorisering met scharnierarmen voor poort met 2 vleugels
Inhoudsopgave
C - INSTALLATIE
Tip: Plaats de motor met de elektronische kaart op de zuil waar zich de toevoer van de netstroom 230V
bevindt.
Als de elektrische netstroom 230V zich reeds op de linkerzuil bevindt, hoeft u de aansluitingen niet om
te keren. Als de elektrische netstroom zich op de rechterzuil bevindt, volstaat het om de polariteit van de
aansluiting van de motoren om te keren om de richting van de rotatie om te keren ten opzichte van de
montage, zoals beschreven in deze handleiding (normale montage met motor en kaart links).

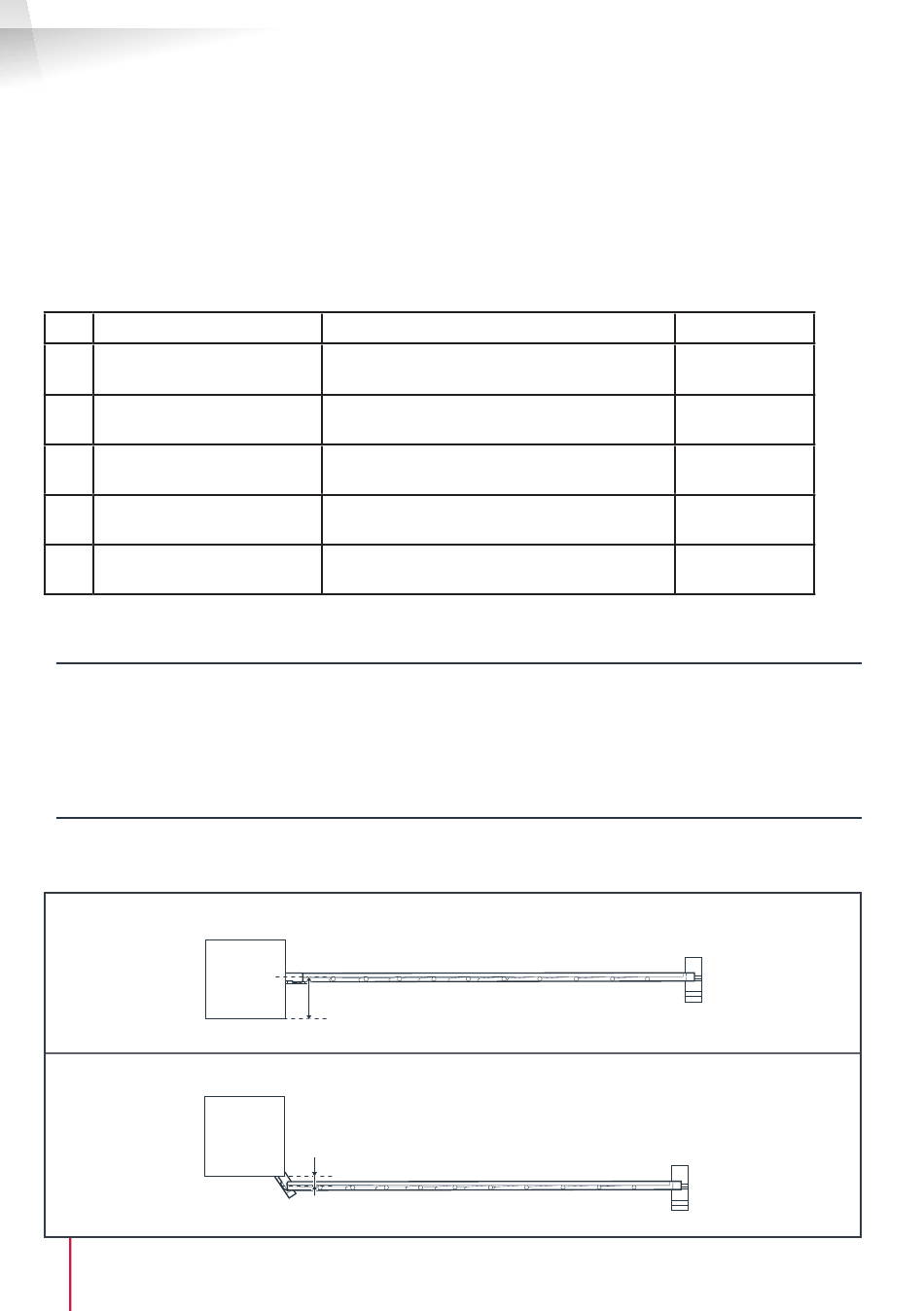

Kabellijst:
Verbinding
1
Voedingskabel 230 Vac
2
Knipperlicht
3
Secundaire motor
4
Ontvangende fotocel (RX)
5
Uitzendende fotocel (TX)
3.1. Installatie van de aanslagen
Deze poortmotorisering is een automatisch blokkerend motoriseringssysteem. Uw poort met 2 vleugels
moet absoluut uitgerust zijn met een centrale aanslag en zijdelingse aanslagen (niet meegeleverd). De
aanslagen (centraal en zijdelings) moeten de poort stoppen zonder deze te vergrendelen. Dit betekent
dat elk mechanisch slot (of slotplaat) en elk kantelend of remmend stootblok moet worden verwijderd.
3.1.1. - In het geval van een opening naar de binnenkant van de woning
De plaatsing van zijdelingse aanslagen is afhankelijk van de gewenste openingshoek die afhangt van
afstand D (afstand tussen de as van het scharnier en de binnenzijde van de zuil).
Positieve afstand D
Negatieve afstand D
14
NL
MOTORISERING VOOR EEN POORT MET 2 VLEUGELS - CONNECT
Kabel 3 x 2,5 mm
Kabel 3 x 1,5 mm
m
c o
n .
s o
m
o
h
y t
m
w .
w
w
zuil
D
D
zuil
D
D
Kabel
(langer dan 30 m)
2
(korter dan 30 m)
2
Kabel 2 x 0,5 mm
2
Kabel 2 x 1.5mm²
Kabel 4 x 6/10
Kabel 4 x 6/10
bovenaanzicht
bovenaanzicht
Maximale lengte
Niet beperkt
15m
10m
10m
10m
