MOTORISERING VOOR EEN POORT MET 2 VLEUGELS - CONNECT
6.5 - Aansluiting van de verbonden Guardian-module (ref.: 520015)
OPGELET: deze module is compatibel met alle ADSL-routers 2.4 GHz.
Met deze micromodule kunt u op afstand uw poort of garagedeur bedienen vanaf uw smartphone en de
At Home-app. De module beschikt over twee uitgangen: een voor de opening van de poort en een voor
de opening in deurmodus indien de motorisering dit toestaat.
BELANGRIJK: Voordat u uw accessoire definitief bevestigt, raden wij u aan het bereik te testen.
Hiervoor plaatst u uw micromodule zo dicht mogelijk bij de definitieve plaats voor bevestiging en voert
u de test van uw accessoire uit.

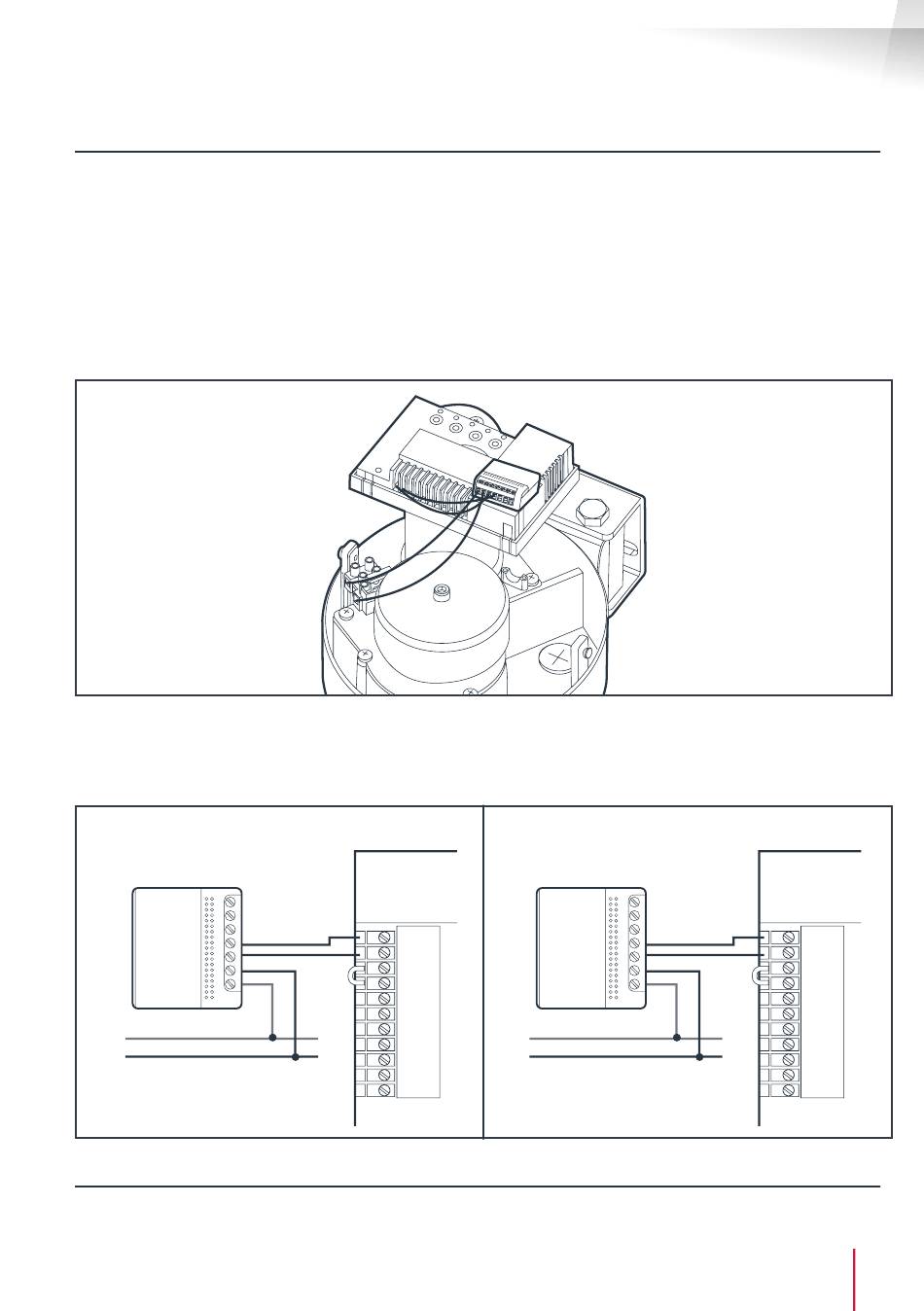

Sluit de draden van de uitgang van het droge contact aan zoals in onderstaand schema. De module kan
worden gevoed door of een netspanning van 230 Vac of een DC-spanning afkomstig van een zonne-
energieset, waarbij de polariteit +/- moet worden nageleefd.
Voeding met 24 V via de zonne-energieset
GND
+24 V
6.5.1. - Koppeling van de module
Zodra de Guardian-module is aangesloten de volgende instructies volgen om over te gaan tot de
koppeling. De stroomtoevoer van 230 V of de zonne-energieset moeten in werking zijn.
Voeding met 230 V via de netspanning
GND
2B
GND
PHO
+24V
M1-
M1+
N
M2-
M2+
P
warn-
warn+
C - INSTALLATIE
www.mythomson.com
GND
2B
GND
PHO
+24V
M1-
M1+
M2-
M2+
warn-
warn+
NL
