Staat de SPEED-regelaar niet helemaal naar links gedraaid,
dan kan het tempo van de CHASER door het intappen op de
MANUAL-toets bepaald worden. Hiervoor moet de toets
minstens twee keer op het tempo van de muziek ingedrukt
worden.
Verder worden met de SPEED-regelaar ook de MIDI-kanalen
geselecteerd (zie ook hoofdstuk 4. "MIDI").
Het DISPLAY toont de CHASER-programma's en in de MIDI-
modus het MIDI-kanaal of de positie van de octaven voor
de MIDI-parameters (zie hoofdstuk 4 "MIDI"). De met de
SPEED-regelaar ingestelde snelheid wordt aan de hand
van het knipperende decimaal punt weergegeven.
2.5 FOOTSWITCH
Door het gebruik van de voetschakelaar, b.v. een sustain-
pedaal, kunt u de STATIC- en BLACKOUT-modus activeren,
zonder die direct aan het toestel te moeten selecteren. Op die
manier kunt u aan uw apparatuur nog flexibeler zijn.
Als de STATIC-LED niet brandt en de voetschakelaar
ingedrukt wordt, dan schakelt het toestel in de BLACKOUT-
modus (BLACKOUT-LED brandt). Wordt de voetschakelaar
losgelaten, dan schakelt het toestel in de laatst gekozen
modus terug.
Wordt de STATIC-toets ingedrukt (LED brandt), dan is de
STATIC-modus in stand-by. Als u nu de voetschakelaar
intrapt, dan schakelt de BLM420 in de STATIC-modus.
Dit is de aansluiting voor de 6,3-mm-klinkstekker van de
voetschakelaar (niet inbegrepen in de levering). Gebruik
een gewone voetschakelaar, het best een sustain-pedaal.
2.6 POWER-schakelaar
Met de POWER-schakelaar neemt u de BEHRINGER
EUROLIGHT BLM420 in gebruik. De POWER-schakelaar
moet zich in de stand "Uit" bevinden als u de verbinding
met het stroomnet tot stand brengt.
Opgelet: De POWER-schakelaar scheidt het toestel
bij het uitschakelen niet volledig van het stroomnet.
Trek daarom de kabel uit het stopcontact als u het
toestel langere tijd niet gebruikt.

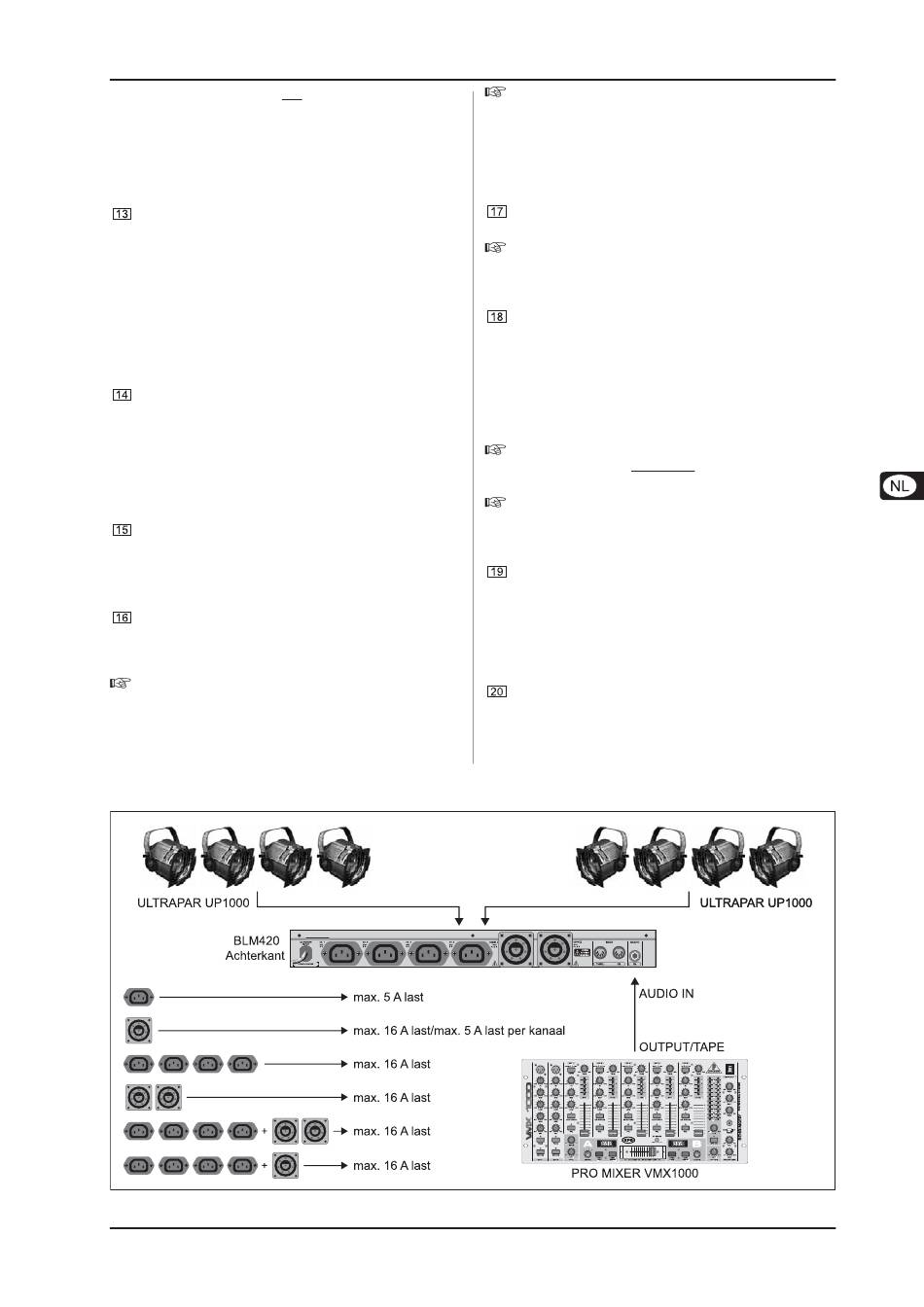

Afb. 3.1: Typisch toepassingsvoorbeeld met aansluitopties
2. BEDIENINGSELEMENTEN EN AANSLUITINGEN
EUROLIGHT BLM420
De BLM420 is voornamelijk voor het gebruik met
PAR-schijnwerpers ontworpen, er mogen geen
inductieve
lasten
(b.v.
voedingseenheden/transformatoren gecreëerde
effecten) aangesloten worden.
2.7 Achterkant toestel
Hier bevinden zich de 4 IEC-toestelaansluitingen waaraan
u de verschillende lampen aansluit.
Per IEC-toestelaansluiting kan een maximale last van
5 A aangesloten worden. Worden echter de 4 IEC-
aansluitingen ingenomen, dan mag de maximale last
van 16 A niet overschreden worden.
De BLM420 is standaard ook met 2 BULGIN
uitgerust. Elk van deze aansluitingen beschikt over 4 kanalen
die in een multicor-kabel (multicore = kabel met meerdere
draden) samengebracht worden.
Hinweis:
De voor de V.S. bestemde toestellen worden
zonder BULGIN
stekkers geleverd.
®
Een BULGIN
-aansluiting bestaat uit 4 kanalen.
®
Ook hier geldt dat per kanaal een maximale last van
5 A aangesloten kan worden.
Houd er rekening mee dat naargelang de aansluitconfi-
guratie nooit meer dan maximaal 16 A last aan het
toestel aangesloten mogen worden. Mogelijke
aansluitconfiguraties vindt u in de afbeelding 3.1.
De MIDI-aansluitingen dienen voor de communicatie van de
BLM420 met een computer of andere MIDI-compatibele
toestellen (b.v. MIDI-toetsenborden). Via de MIDI IN-
aansluiting worden MIDI-gegevens ontvangen.
Ontvangen MIDI-bevelen worden aan de MIDI THRU-
aansluiting uitgegeven en kunnen naar andere toestellen
verder geleid worden. Lees hiervoor ook hoofdstuk 4 "MIDI".
Aan deze 6,3-mm-stekkerbus kunt u de uitgang (b.v. Tape
Out) van uw mengpaneel of een andere analoge
audiosignaalbron aansluiten om de CHASER met het
aangesloten audiosignaal te "triggeren". U kunt hiervoor
een mono- of stereokabel gebruiken.
motorische
of
met
®
-aansluitingen
