EUROLIGHT BLM420
Voor het gebruik van een adapter gelieve afbeelding
5.3 in hoofdstuk 5.2 in acht te nemen.

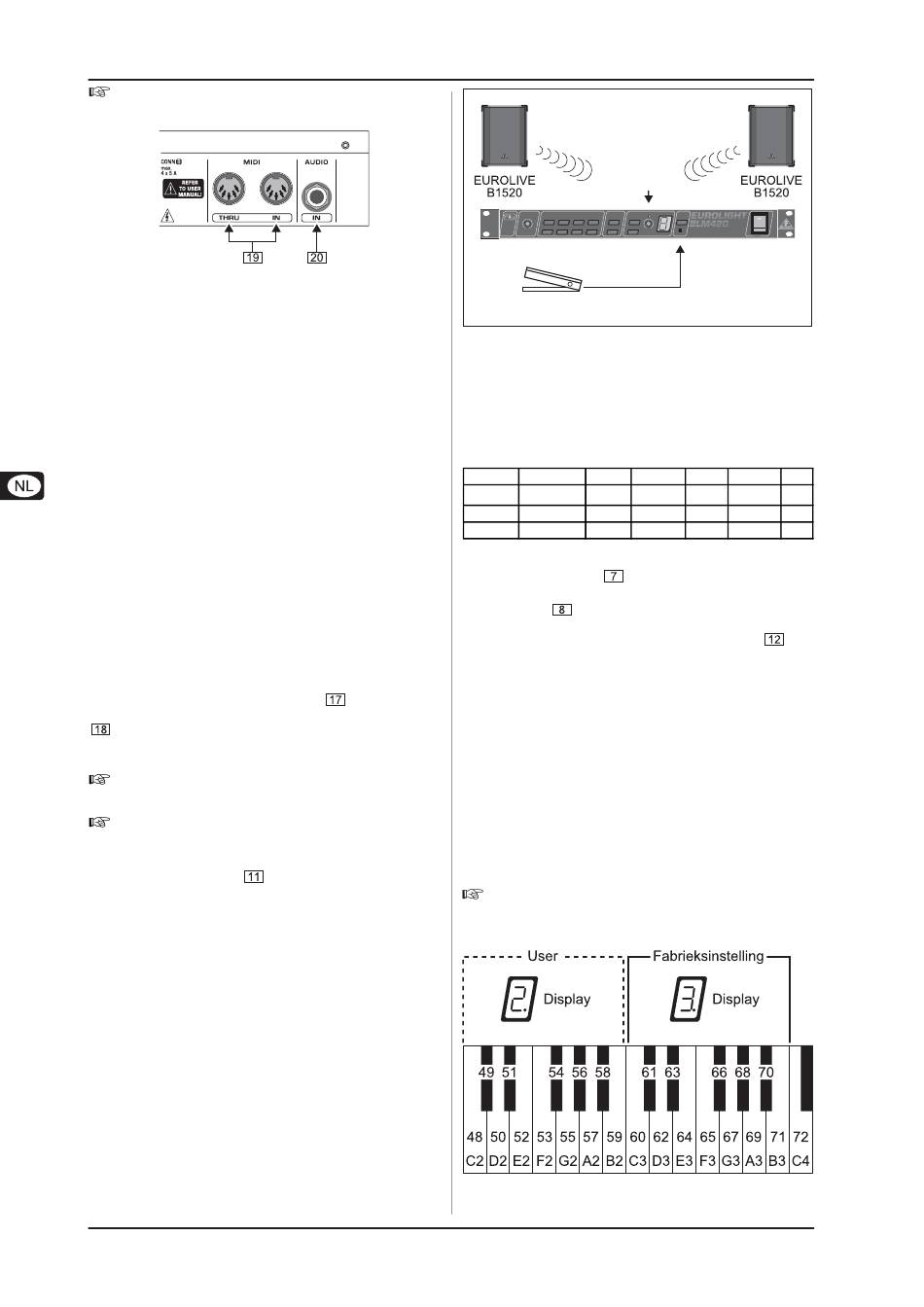

Afb. 2.4: Aansluitingen aan de achterkant
3. TOEPASSINGSVOORBEELDEN
De EUROLIGHT BLM420 kan voor verschillende toepassingen
gebruikt worden. In dit hoofdstuk tonen we u enkele
toepassingsvoorbeelden.
Een van de gebruikelijkste toepassingen is het gebruik van de
BLM420 door dj's en entertainers en op kleinere podia.
Een mogelijke positie van de podiumverlichting is op afbeelding
3.1 weergegeven.
Hierbij moet altijd op de maximale last gelet worden, die in het
totaal tot 16 A beperkt is. Als u niet zeker bent of de maximale
last al bereikt is, tel dan het vermogen van de lampen (in watt) op
en deel het totale vermogen van alle lampen door de netspanning.
Voorbeeld: 2 lampen met telkens 575 watt vermogen
(b.v. BEHRINGER ULTRAPAR UP1000 met lamp BEHRINGER
575H):
2 x 575 watt = 1150 watt: 230 volt* = 5 ampère (maximale last)
*Netspanning in Europa
Over het algemeen kunnen de aansluitingen in elke willekeurige
configuratie gebruikt worden, zolang de maximale last van 16 A
niet overschreden en er geen kanaal met meer dan 5 A belast.
Een interne veiligheidsschakeling beschermt het toestel en de
aangesloten lampen tegen overbelasting.
Zoals op afbeelding 3.1 weergegeven, kunt u de lampen
afzonderlijk aan de IEC-toestelaansluitingen
via zogenaamde multicore-kabels aan de BULGIN
aansluiten. Elke BULGIN
-aansluiting bestaat uit 4 kanalen.
®
Ook hier geldt dat de maximale last tot 16 A beperkt is of tot 5 A
per kanaal.
Houd er rekening mee dat altijd slechts 2 kanalen
tegelijk actief zijn, onafhankelijk van de ampèrewaarde.
Let bij het aansluiten van de lampen altijd op de
maximale last per kanaal van 5 A en de maximaal
toegestane totale last van 16 A.
De ingebouwde microfoon
het ritme van de muziek) en "triggert" zo de CHASER, die op het
ritme van de ontvangen signalen zijn programma's automatisch
verder schakelt (als de MUSIC-modus geactiveerd is). Op afbeelding
3.2 wordt deze situatie weergegeven.
Verder is op de afbeelding ook de aansluiting van een
voetschakelaar, hier een sustain-pedaal, weergegeven (zie ook
hoofdstuk 2.5).
6
of ook gebundeld
-aansluitingen
®
ontvangt bass-signalen (meestal
4. MIDI
Microfoon
DIM
CONTROL
MIDI
BLACKOUT
STATIC
CHASE
MUSIC
ENTER
PROGRAM
EUROLIGHT
EUROLIGHT
4–CHANNEL 8–PATTERN
4–CHANNEL 8–PATTERN
DIMMABLE RACKMOUNT
DIMMABLE RACKMOUNT
NOISE–FREE
CONTROLLER
CONTROLLER
ZERO–CROSS
CH 1
CH 2
CH 3
CH 4
SELECT
MANUAL
MODEL BLM420
MODEL BLM420
DARK
BRIGHT
SWITCHING
TECHNOLOGY
Sustain-pedaal
Afb. 3.2: "Triggeren" van de CHASER via de ingebouwde
microfoon en aansluiting van een sustain-pedaal
4. MIDI
De EUROLIGHT BLM420 kan met een MIDI-keyboard of door
een ander, MIDI-compatibel toestel gestuurd worden. In tabel 4.1
zijn de via MIDI selecteerbare note-bevelen en functies opgesomd.
60
61
MIDI-note
Functie
BLACKOUT STATIC CHASER MUSIC MANUAL CH 1
66
67
MIDI-note
Functie
PR -
CH 2
Tab. 4.1: MIDI note-bevelen en functies
Als u de ENTER-toets
langer dan 2 seconden ingedrukt
houdt, komt u in het MIDI-menu terecht.
Met SELECT
kiest u een van de beide MIDI-functies. De
eerste functie regelt de keuze van de MIDI-kanalen: Het display
geeft het MIDI-kanaal "1" aan. Met de SPEED-regelaar
u het gewenste MIDI-kanaal. Er staan 16 MIDI-kanalen ter
beschikking: 1 - 16. De MIDI-kanalen 10 - 16 worden als volgt
op het display weergegeven: 0. = 10, 1. = 11 enz.
Met de tweede functie legt u de positie van de MIDI-note on/off-
bevelen op het toetsenbord vast. Er staan in het totaal 12 MIDI
note-bevelen ter beschikking (zie tabel 4.1). In de fabrieksinstelling
is het MIDI-note-bevel 60 (BLACKOUT) op de C
keyboard, op het display staat "3". (zie afbeelding 4.1). Daarvan
uitgaande zijn de resterende 11 MIDI-note-bevelen per halve toon
stijgend aangebracht, zodat het note-bevel 61 (STATIC) op Cis
ligt, 62 op D enz. Het laatste MIDI-note-bevel is de 71 (CH 4).
Als u de MIDI-note-bevelen met een octaaf naar onderen wilt
verschuiven, wijzig dan de weergave van "3" op "2".
Het eerste MIDI-note-bevel BLACKOUT is nu MIDI-note 48,
STATIC is MIDI-note 49 enz. (zie afb. 4.1).
De octaven kunnen op het toetensbord in het bereik
van C
- C
verschoven worden. Op het display
1
6
verschijnt dan voor C
1
= 1, C
Afb. 4.1: Verdeling van de MIDI-note-bevelen op het
toetsenbord
CHASER
FOOT
SWITCH
STATIC
SLOW
FAST
4–CHANNEL 8–PATTERN DIMMABLE
SPEED
RACKMOUNT CONTROLLER
POWER
62
63
64
65
68
69
70
71
PR +
CH 3
-
CH 4
kiest
-toets van het
3
2
= 2 enz.
