Cino eC by

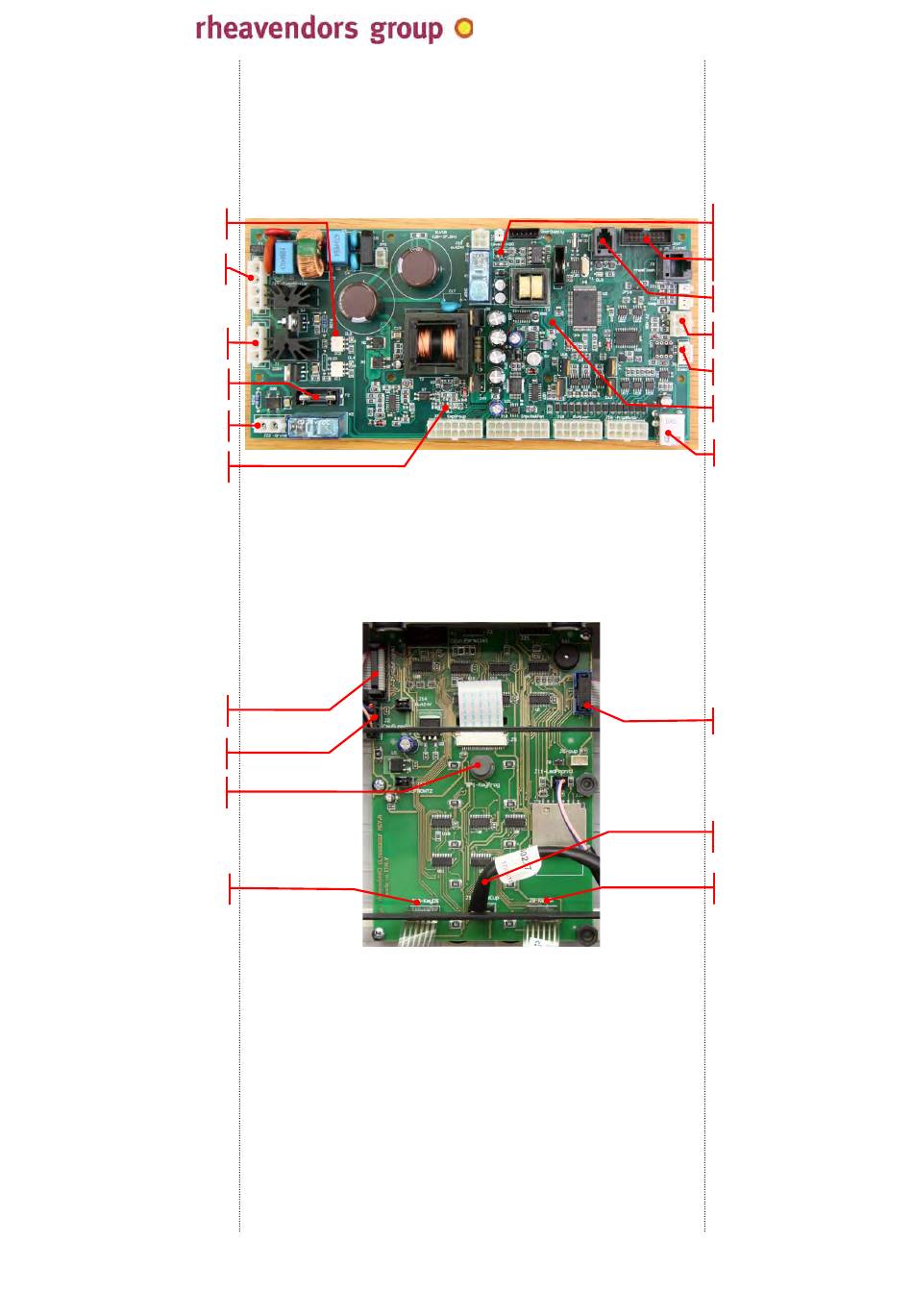

05.37. elektronica
05.37.a. Centrale
verwerkingseenheid
(CPU)
led van verwarmingselement
van de espressoboiler
espressoboiler en
verwarmingselement pomp
IN 230 V ac
koffiemalermotor
2 A zekering
koffiemotor aansluiting
24 V dc led
05.37.b. printplaat van
het display
aansluiting van het
CPU-bord
voedings-
aansluiting
interne toets PROG
rechter aansluiting
selectietoetsen
05.36.c. RFID
MAN1010111 uitg. 02 d.d. 02-10-2012
www.rheavendors.com
Het CPU-bord stuurt de werking van de machine aan. Hierop zijn
de machineprogramma's opgeslagen. Het bord is bevestigd op het
frame.
De
temperatuursondekabel
gescheiden, zodat de sonde eenvoudig kan worden verwijderd.
Het verzamelt en verwerkt de signalen die nodig zijn om de
berichten weer te geven voor de gebruiker en de beheerder. Het
ontvangt de signalen van de twee sets selectietoetsen en voedt de
verlichtingsleds van het bekerstation.
De RFID-kaart is een hardware-optie waarmee de machine kan
worden uitgerust. Hij bevindt zich in de deksel, en stelt de
beheerder in staat de productaftellers te programmeren (zie
09.01.n.) en/of kan worden gebruikt als betalingssysteem (zie
09.01.p.).
tel: 0039 02 966 551
rheavendors group's sole property
is
van
de
machinebedrading
fax: 0039 02 96 55 086
e mail: rheavendors@rheavendors.com
Temperatuursonde-
aansluiting
connector van de
printplaat van het display
RFID-aansluiting
MDB-aansluiting
Executive-aansluiting
5 V dc led
USB-aansluiting
flash key-aansluiting
doseercapaciteit
ledvoeding
linker aansluiting
selectietoetsen
pagina nr. 19 van 48 pagina's
